多爪自适应抱持式管材抓取执行机构

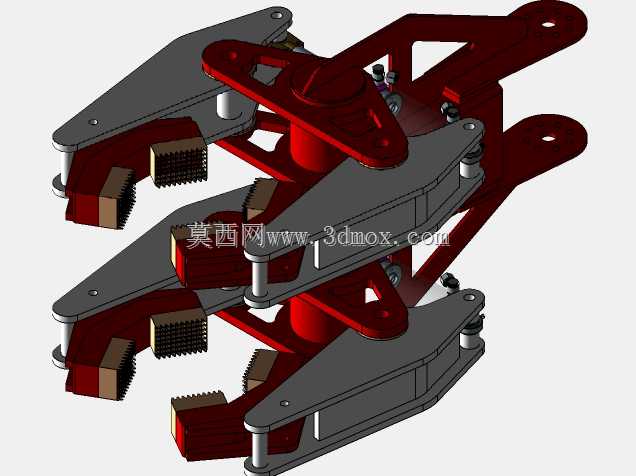

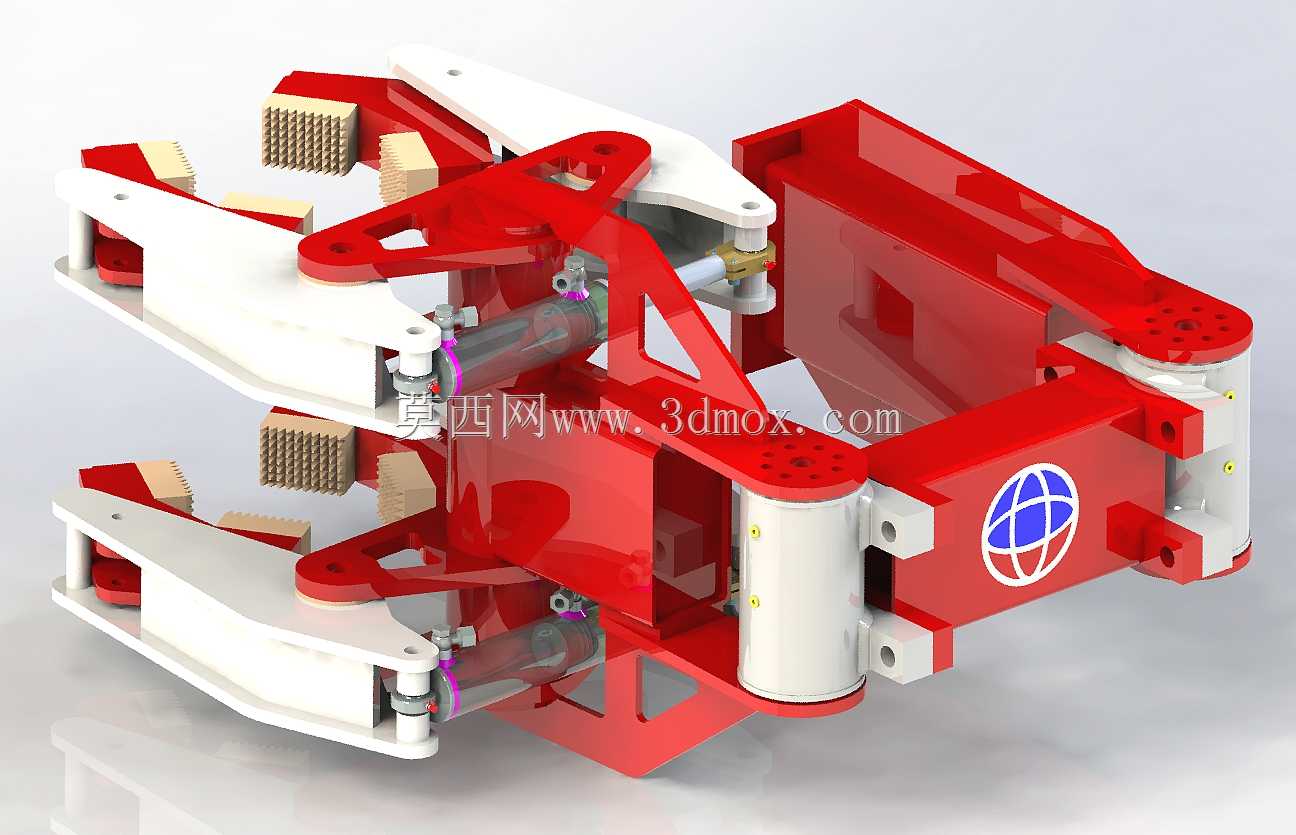

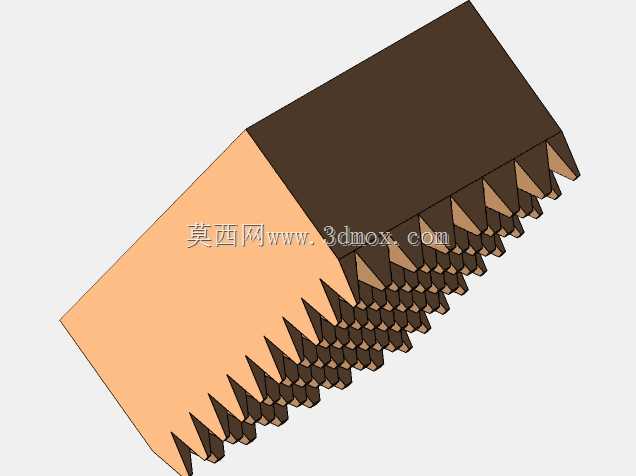

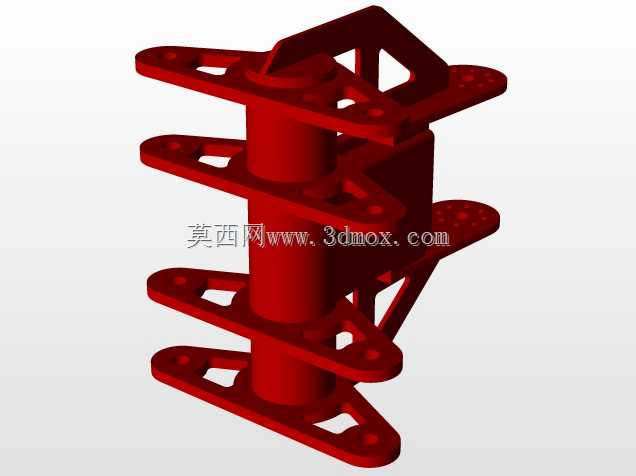

　　在管材加工、油气钻采、市政管网施工的物料转运环节，传统两爪夹爪常因圆管外壁曲率适配性不足，出现夹持打滑、管壁压伤、大管径负载下夹持力不足的问题，这款多爪抱持式执行机构正是针对这类场景开发的末端作业部件。从结构布局来看，该机构采用对称式双组四爪布局，上下两层夹爪沿中心安装座周向均匀分布，单组夹爪通过铰接连杆与中心驱动块连接，当驱动块沿安装座轴向做直线位移时，可同步带动所有夹爪沿径向做开合动作，这种同步连杆结构能保证各夹爪的夹持行程完全一致，抓取不同管径的管材时，所有夹持面可同时贴合管壁，避免单爪受力不均导致的管材偏转。夹爪的接触端采用模块化嵌装设计，接触块可根据管材材质更换，针对表面光滑的塑料管材可更换带细密齿纹的防滑接触块，

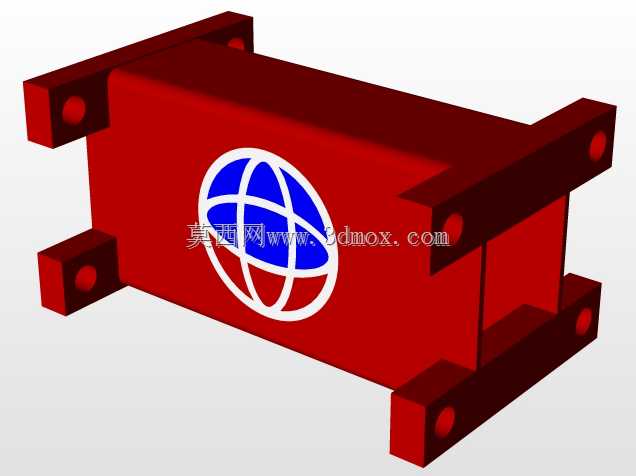

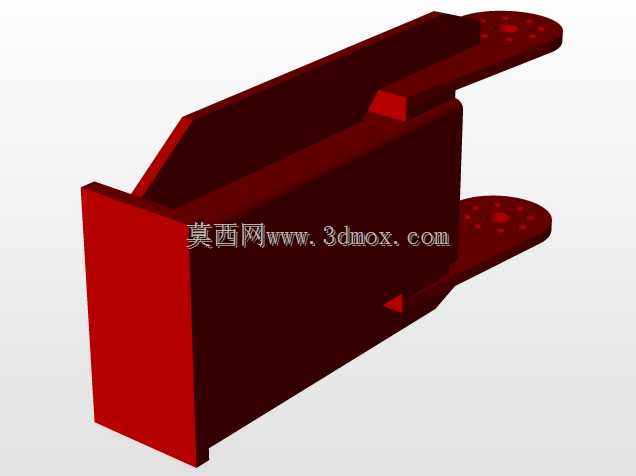

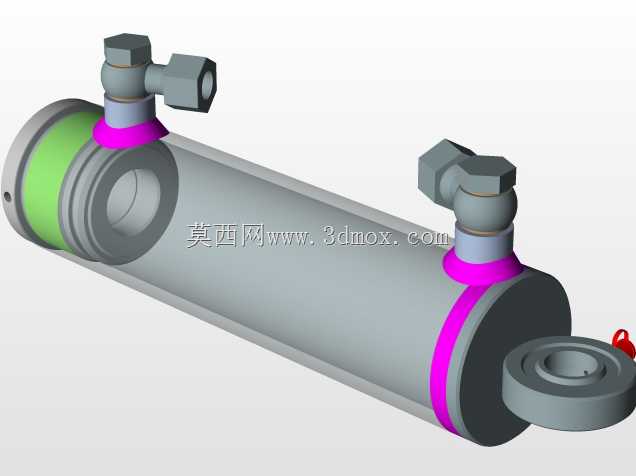

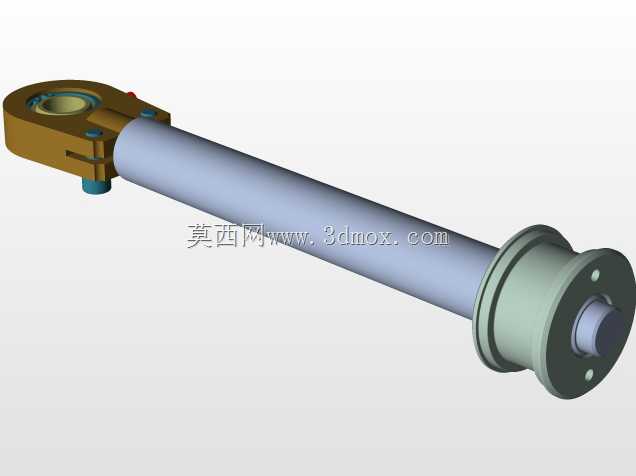

　　针对薄壁金属管材可更换带缓冲垫层的软质接触块，兼顾夹持摩擦力与管壁防护需求，避免硬接触造成的管材表面损伤。驱动单元采用对称布置的双液压缸结构，缸体铰接固定在中心安装座的加强筋位，活塞杆端与夹爪的驱动摆臂铰接，相比单缸驱动结构，双缸布局可抵消单侧驱动的偏载力矩，让夹爪开合过程的受力更均衡，重载抓取时不会出现夹爪卡顿、开合不同步的问题。中心安装座采用箱式焊接结构，侧面预留标准法兰安装接口，可直接适配主流工业机械臂的末端连接尺寸，安装时无需额外制作过渡转接板，法兰面的定位销孔可保证机构与机械臂的同轴度，降低末端负载的偏心距，提升机械臂高速转运时的运行稳定性。从安装边界来看，该机构完全收拢时的径向尺寸可适配小口径管材的抓取空间，

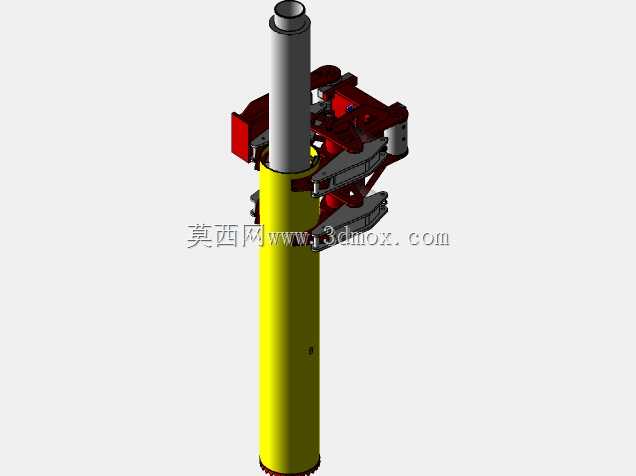

　　完全张开时的夹持范围可覆盖常规工业管材的主流管径，轴向安装长度控制在机械臂末端负载的允许悬臂范围内，不会因悬臂过长导致机械臂关节负载超限。夹爪的铰接点全部采用自润滑轴承配合 hardened 销轴的结构，长期往复开合作业时无需频繁加注润滑脂，铰接部位的防尘密封结构可阻挡作业现场的金属碎屑、泥沙进入铰接间隙，降低铰接副的磨损速率，延长机构的维护周期。机构的主体承力部件采用高强度合金钢板焊接后去应力处理，夹爪臂的受力部位做了加厚加强设计，可承受大吨位管材的夹持负载，不会出现夹爪臂变形、焊缝开裂的问题。在实际作业场景中，该机构可配套安装在搬运机械臂、桁架机械手的末端，完成管材从料架到加工工位、从堆场到运输车辆的自动转运作业，

　　相比人工配合吊带的吊装方式，夹持定位精度更高，可直接将管材精准放置到加工设备的上料位，减少后续人工对位的辅助工时。夹爪的开合行程可通过驱动缸的位移传感器做闭环控制，针对不同管径的管材可自动匹配对应的开合度，无需人工手动调整夹爪位置，适配多规格管材混线生产的自动化产线需求。机构的管线全部采用内置式布局，液压油管、传感器线缆从中心安装座的内部走线槽排布，外部无裸露管线，避免作业过程中管线与周边设备、管材发生刮蹭破损，提升复杂作业环境下的运行可靠性。
