双工位重载夹持式机械操纵执行机构

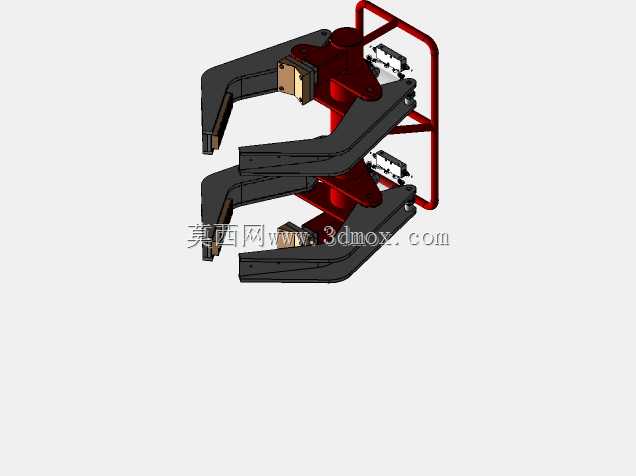

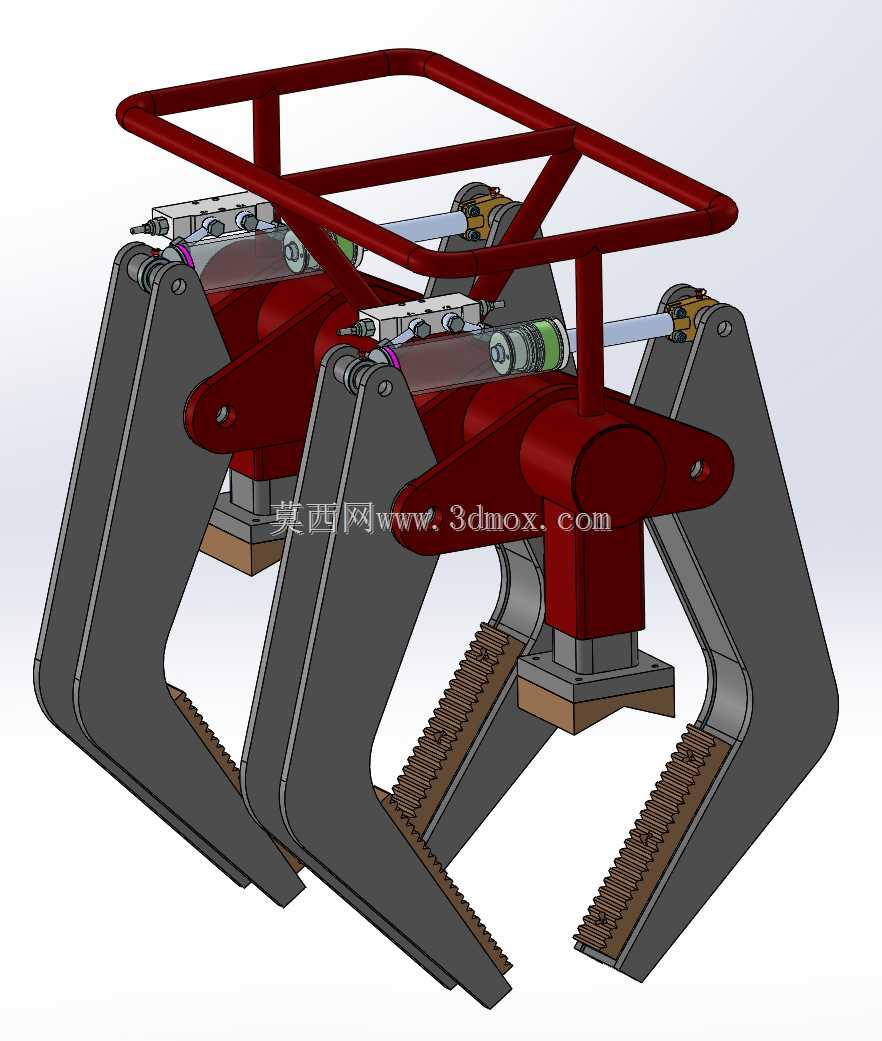

　　该夹持式操纵执行机构主要适配重载工况下的工件转运、工位对接作业场景，常见于冶金坯料搬运、重型零部件装配线、大型管材上下料等需要大夹持力稳定抓取的作业环节，可直接安装在多轴机械臂末端、直线滑移模组或者专用桁架设备上，替代人工完成高温、重负载、高重复定位要求的夹持操纵动作，降低人工操作的安全风险，同时提升批量作业的一致性。从功能特性来看，该机构采用上下对称的双夹爪布局，单组夹爪为弯臂式杠杆结构，配合中部的回转支撑基座，可实现两组夹爪的独立开合动作，也可根据作业需求同步动作完成双点位同步夹持，适配长条形、异形结构件的多点位稳定抓取，避免单夹爪夹持长工件时出现的偏转、滑落问题。夹爪的接触端镶嵌有耐磨缓冲块，既可以提升夹持接触面的摩擦系数，

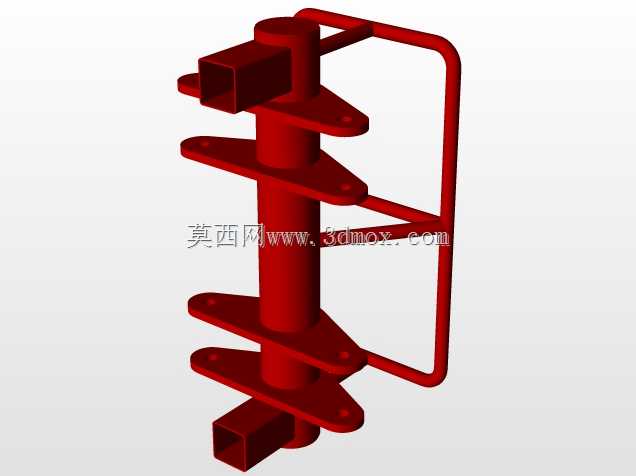

　　保证大重量工件抓取时的摩擦力足够，也能避免刚性夹爪直接接触工件表面造成的压痕、磕碰损伤，适配表面质量要求较高的精加工零件转运需求。背部的红色框架式防护结构一方面作为内部液压或者气动管路的走线防护支架，避免作业过程中管线被工件剐蹭、拉扯造成的故障，另一方面也可作为机构吊装、转运的受力挂点，方便整机的安装与维护拆卸。设计过程中优先考虑了受力传递的合理性，夹爪的回转铰接点位置经过受力优化，将驱动端的输出力通过杠杆臂放大到夹持端，在同等驱动动力下可获得更大的夹持力，降低对驱动元件的功率要求；夹爪臂采用变截面的箱型结构设计，在保证整体结构刚性、减少夹持重载时的臂体变形量的同时，尽可能削减非受力区域的材料厚度，控制整机的自重，

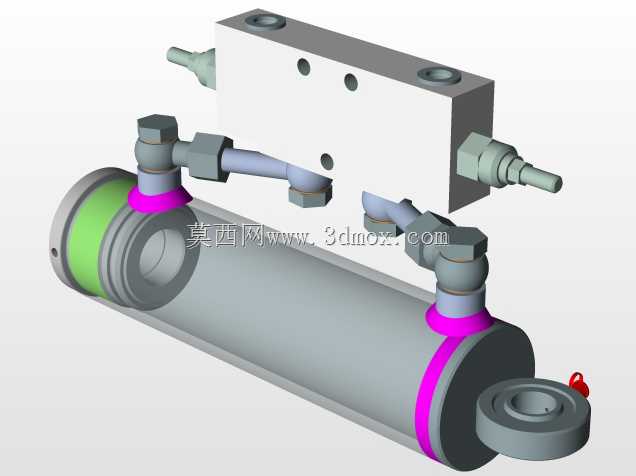

　　降低对搭载设备的负载冗余要求。安装边界方面，该机构的顶部预留有标准的法兰连接接口，可直接匹配通用工业机器人的末端安装尺寸，不需要额外制作过渡连接板；整体的外轮廓尺寸在夹爪完全收拢状态下无外凸的尖锐结构，可适配狭窄工位内的伸缩作业，不会和周边的工装、设备产生干涉；夹爪的开合行程覆盖了常见的大尺寸棒料、方坯、结构件的夹持范围，不需要频繁更换夹爪即可适配一定尺寸区间内的不同工件，减少换型调整的辅助时间。在实际使用过程中，该机构的铰接位置均采用了带密封的自润滑轴承，可适应多粉尘、少量切削液飞溅的车间作业环境，延长日常维护的周期，减少润滑保养的工作量；驱动元件内置在中部的基座腔体内部，外部有防护壳体覆盖，可避免作业过程中的焊渣、氧化皮、

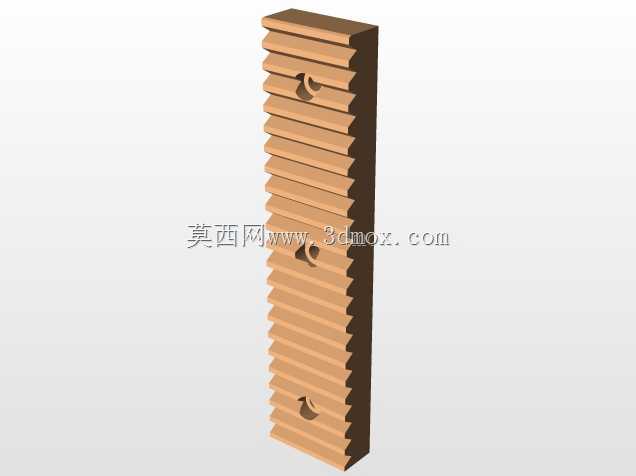

　　粉尘进入驱动部件造成的卡滞、磨损问题，提升恶劣工况下的运行可靠性。针对不同的作业场景，该机构的夹爪接触面可根据工件的外形更换对应仿形的垫块，比如抓取圆管类工件时更换带V型槽的接触块，抓取方形工件时更换平型带防滑纹的接触块，进一步提升夹持的适配性，不需要改动主体结构即可快速完成适配调整，降低多场景应用的改造成本。
