重载作业平台配套支撑稳定装置结构

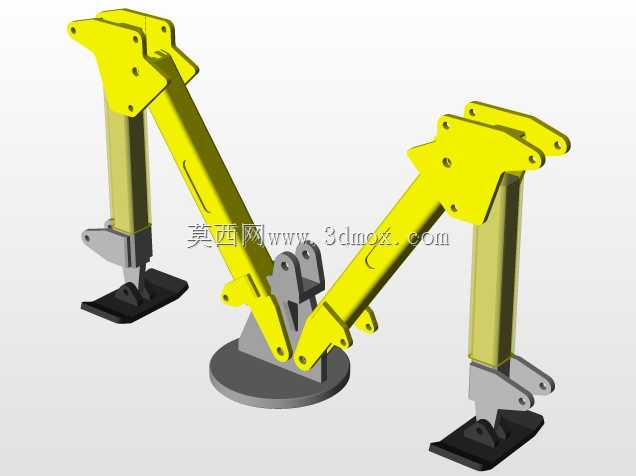

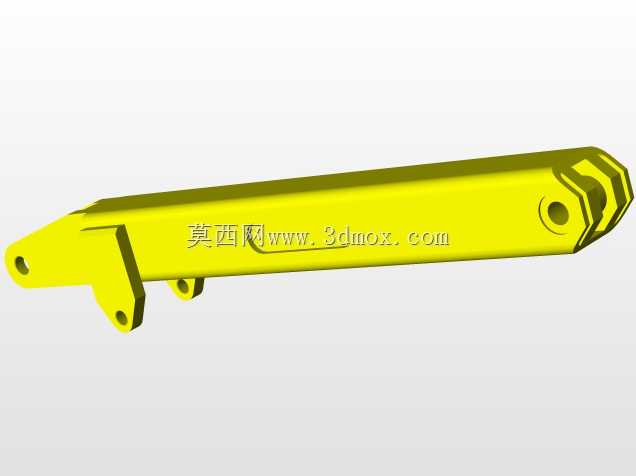

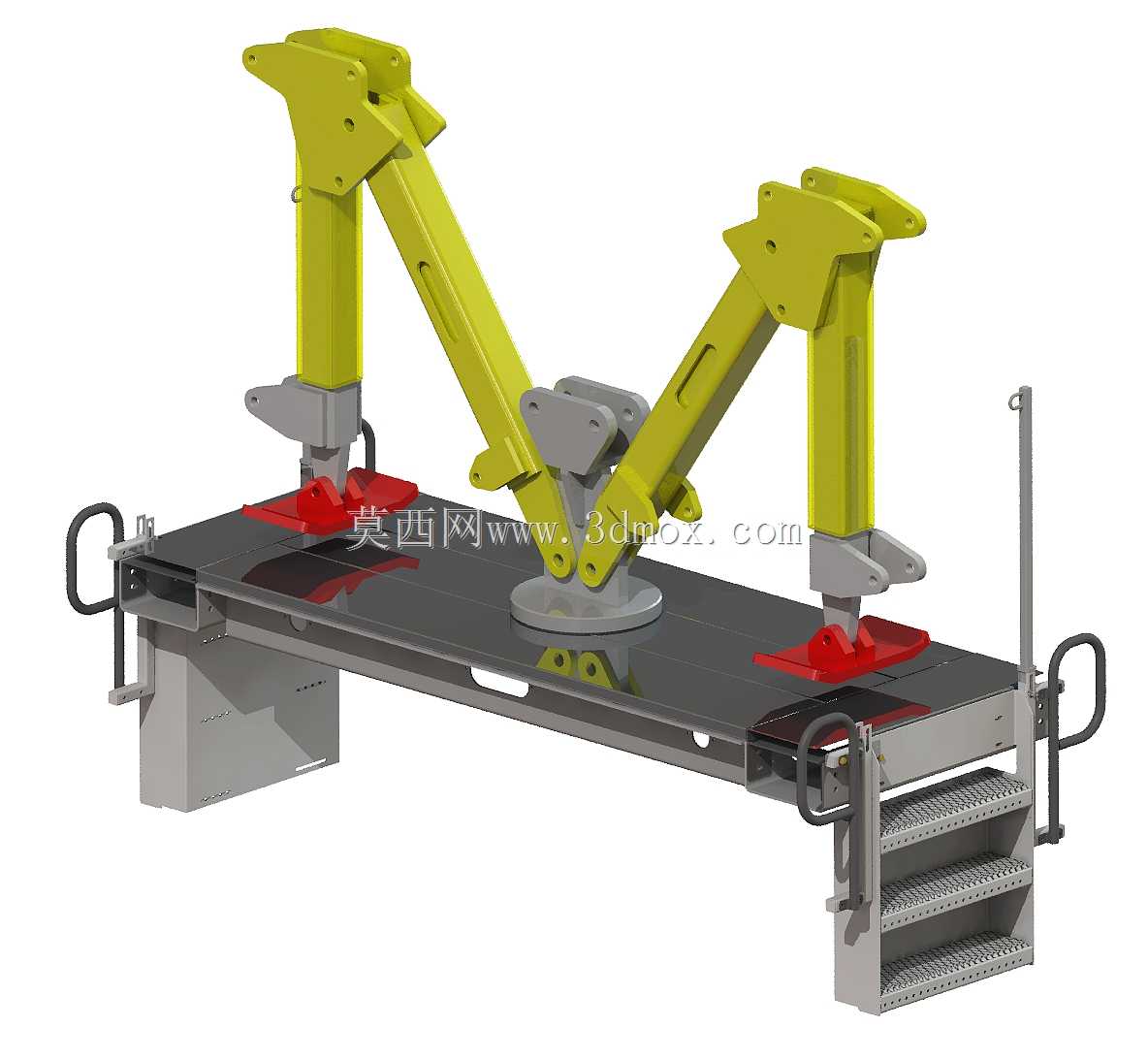

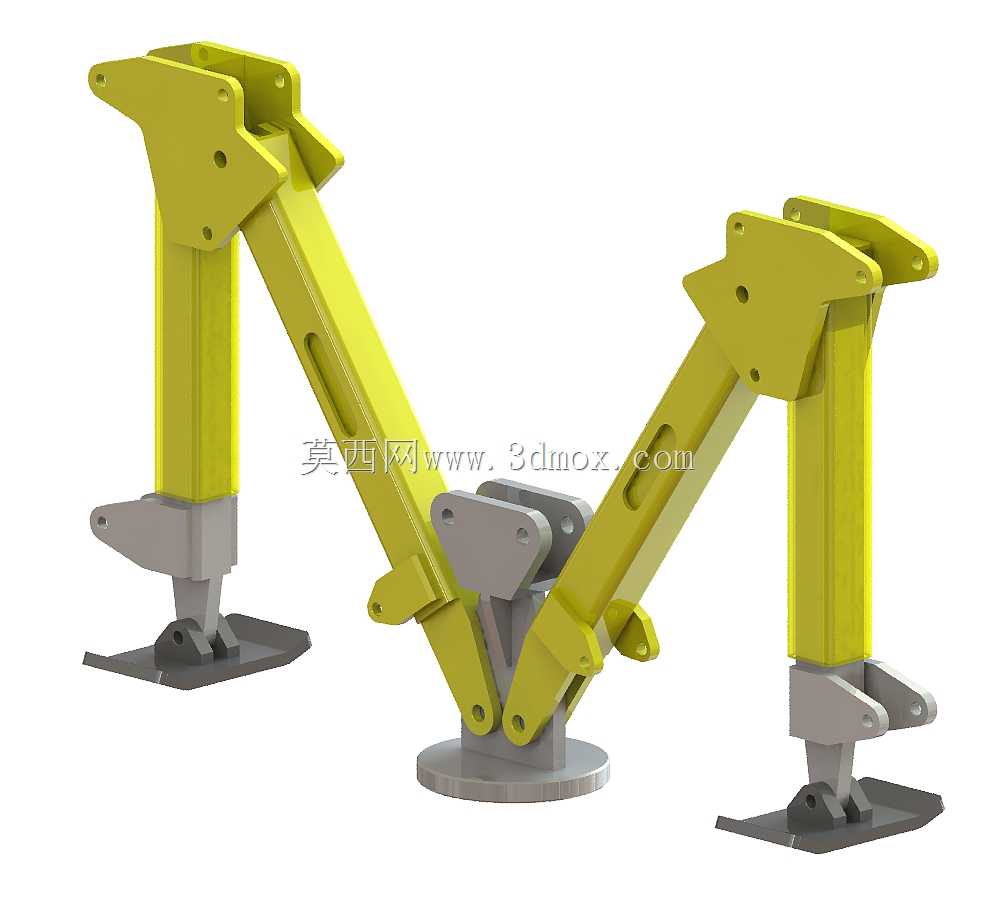

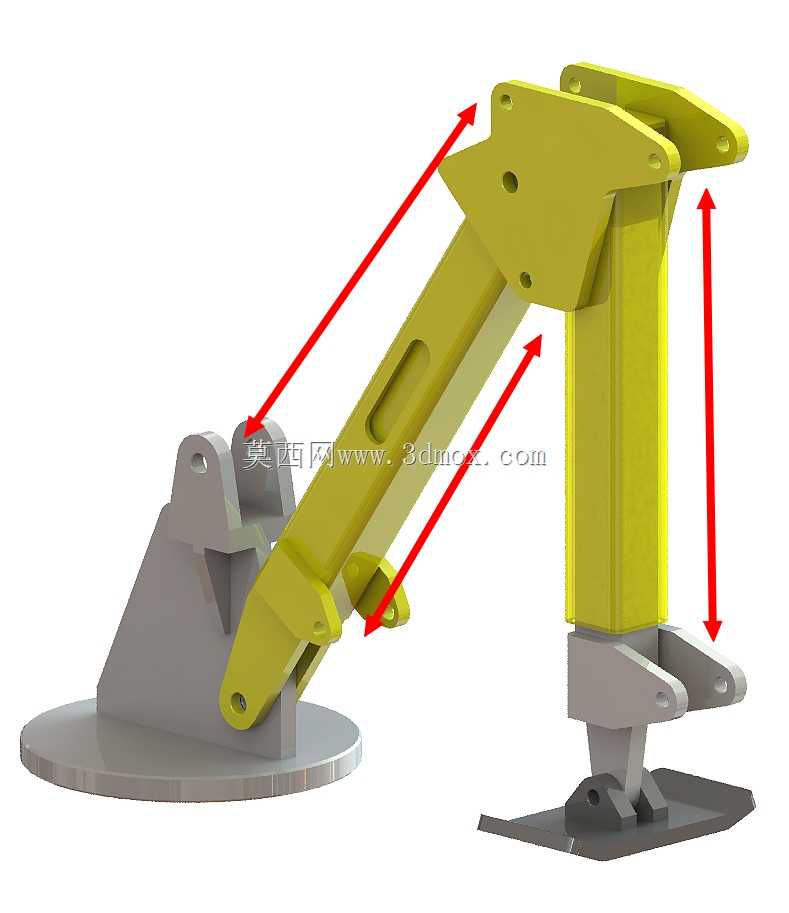

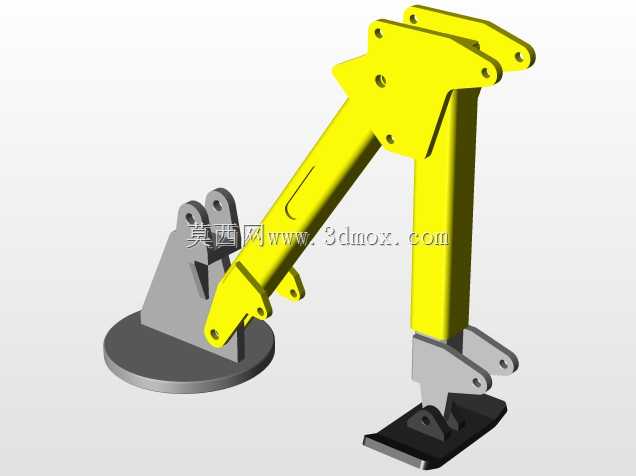

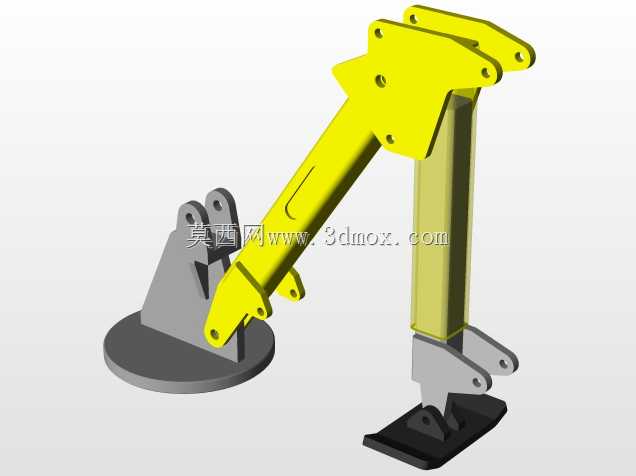

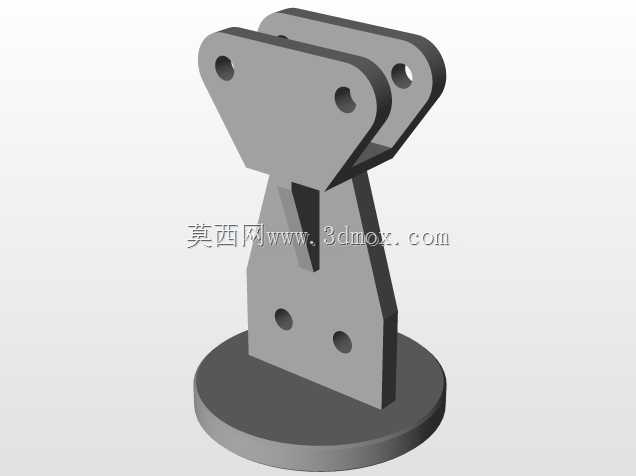

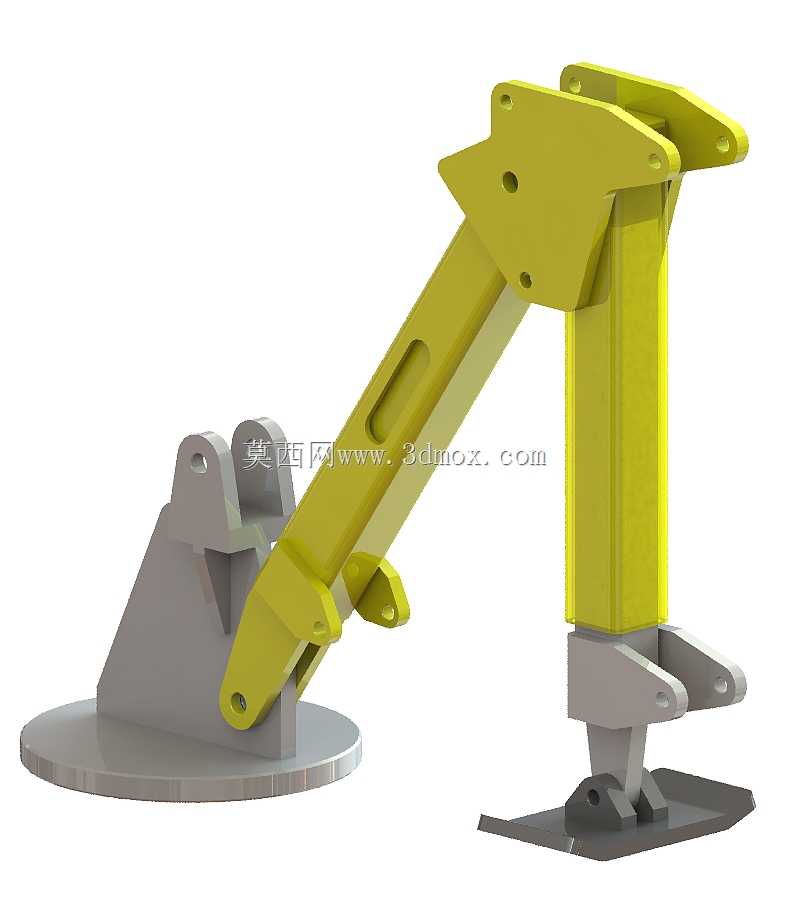

这套支撑稳定装置主要适配高空作业、重型设备检修、户外临时作业等场景下的移动式作业平台，核心作用是在平台到达指定作业位置后，为平台提供额外的刚性支撑，抵消平台作业过程中产生的偏载、振动与倾覆力矩，避免平台因支腿受力不均、地面沉降或者作业人员移动、设备加载产生的晃动，保障作业面的稳定性与作业安全。从结构组成来看，装置分为上部支撑臂组、中部回转连接座、下部支撑压脚以及配套的平台安装基座几个部分，四组支撑臂呈对称式布局分布在平台两侧，每侧的两组支撑臂可独立调整伸出长度与支撑角度，适配不同平整度的地面工况，即使在存在一定坡度或者局部地面硬度不均的作业现场，也能通过分别调整各支腿的下压量，让整个平台保持水平稳定的状态。支撑臂主体采用箱型焊接结构，在保证整体结构强度的同时尽可能降低自重，臂身预留的多组铰接孔位可适配不同的支撑高度调节需求，铰接位置均采用自润滑轴承配合销轴连接，既保证转动灵活性，又能降低长期使用过程中的磨损量，减少维护频次。下部的支撑压脚采用大接触面积的碟形结构，压脚表面做防滑处理，增大与地面的接触摩擦力，同时降低对地面的单位面积压力，避免在沥青、松软铺装地面作业时出现压脚下陷的问题。中部的回转连接座采用法兰式连接结构，可实现支撑臂组整体的角度回转，在平台行驶转场时，可将支撑臂向上折叠收起，贴合在平台侧边，不会超出平台的整体通行宽度，满足道路通行的尺寸要求；到达作业位置后，可将支撑臂向下展开至支撑角度，通过液压或者机械锁紧机构固定臂体位置，再调整压脚下压量完成支撑锁定。配套的安装基座直接与作业平台的主框架焊接为一体，基座上设置的踏步结构可作为作业人员上下平台的通道，侧边的防护扶手与基座一体化设计，无需额外加装防护结构，减少整体装配工作量。从设计思路上，这套装置优先考虑了野外作业的复杂工况适应性，所有铰接位置都做了防尘密封处理，避免户外作业时的泥沙、粉尘进入铰接间隙造成卡滞；支撑臂的受力路径经过反复优化，作业时的载荷直接通过支撑臂传递到地面，不会对平台的主框架产生额外的附加弯矩，降低平台主框架的结构强度要求，进而控制整体设备的制造成本。安装边界方面，整套装置安装完成后，收起状态下的最大外轮廓尺寸与平台本体宽度保持一致，不会增加转场时的通行宽度；展开状态下，横向支撑跨距可根据需求调整至超出平台宽度1.2米至1.8米范围，纵向支撑位置覆盖平台的前后两端，保证最大支撑稳定性，支撑高度调节范围适配平台离地高度300毫米至1200毫米的作业场景，可匹配多数常规移动式作业平台的安装尺寸需求。在实际使用过程中，这套稳定装置可配合平台自带的行走轮支腿共同作用，当作业载荷较大或者作业位置存在风载影响时，伸出该稳定装置可将平台的抗倾覆能力提升60%以上，同时有效降低作业面的振动幅度，满足精密设备检修、高空焊接等对作业面稳定性有较高要求的场景使用需求。结构上没有采用复杂的电控元件，纯机械配合液压锁紧的结构形式故障率更低，即使在低温、高粉尘等恶劣作业环境下也能可靠工作，日常维护仅需定期对铰接销轴加注润滑脂、检查锁紧机构的可靠性即可，运维成本较低。
