带腰型安装孔的弯臂式轴承支撑座

项目分类:轴承座 发布时间:2021-11-01 ID:353590
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座
  • 带腰型安装孔的弯臂式轴承支撑座

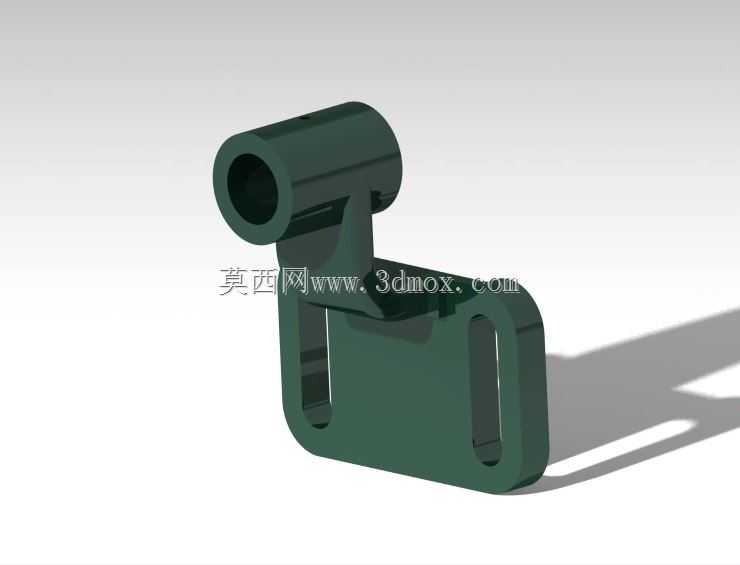

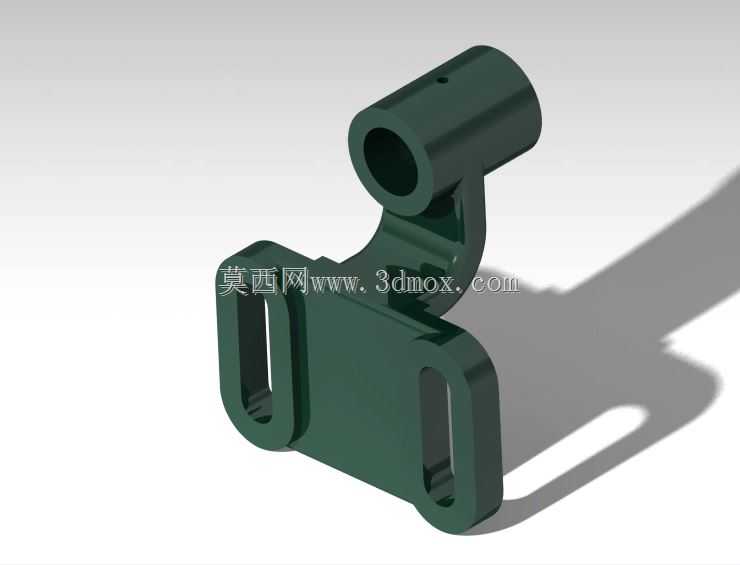

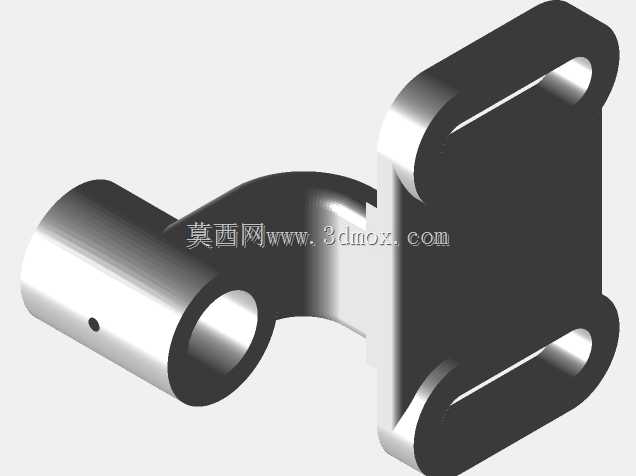

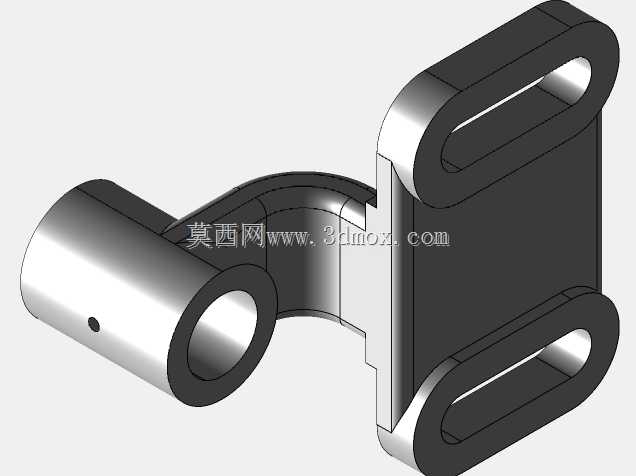

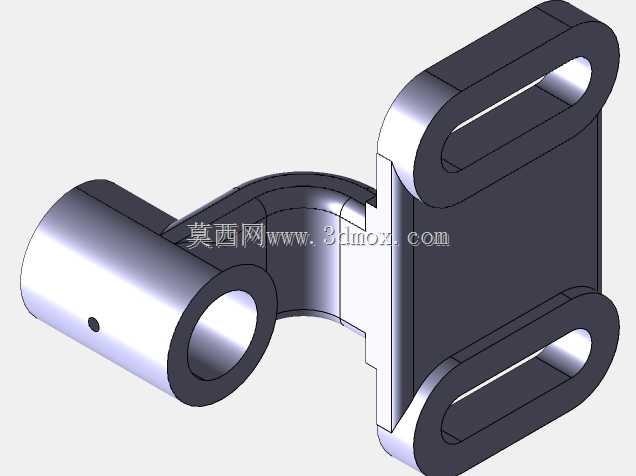

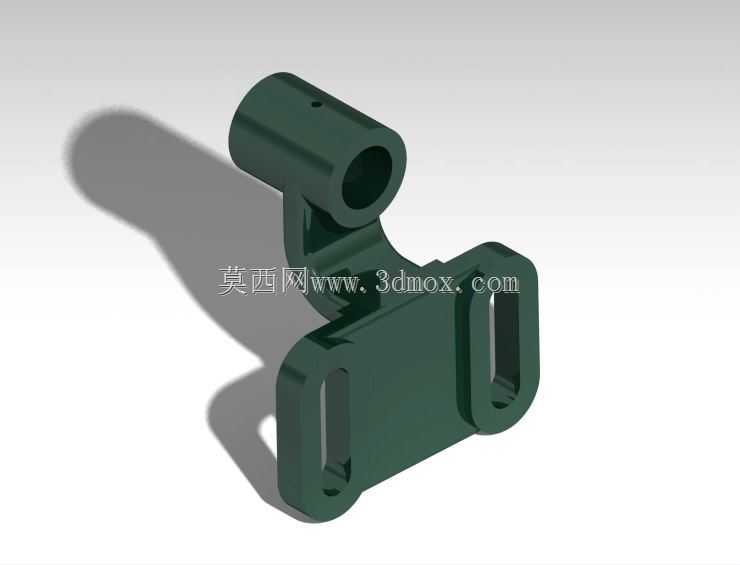

  这款弯臂结构的轴承支撑构件,主要应用在中小载荷的传动系统布局中,常见于轻工自动化输送线、小型专用机床的辅助传动单元、台式加工设备的进给机构旁,用来承托旋转轴类零件,抵消轴系运转过程中产生的径向载荷,避免轴端出现挠曲变形,保证传动部件的同轴度稳定。和常规直筒式轴承座不同,这款支撑座采用了偏移式的轴承安装位设计,轴承安装孔的轴线和底部安装面存在固定高度差,同时向侧方偏移一定距离,能够适配安装空间受限、轴系位置需要偏离安装基准面的布局场景,不用额外加高或者拼接垫块,减少装配环节的累计误差。底部的安装面设计了两个平行的腰型长孔,安装时可以沿着腰孔的长度方向微调支撑座的固定位置,补偿轴系加工或者机架焊接带来的位置公差,

  调整到位后再锁紧固定螺栓,对现场装配的容错率更高,也方便后期维护时调整轴系的张紧度,比如配套同步带、链传动的场景下,不用拆卸其他部件就能微调中心距。轴承安装孔为通孔结构,孔壁的加工精度需要满足对应轴承外圈的配合公差要求,通常采用基轴制过渡配合,保证轴承装入后不会出现外圈滑动蠕变的问题,孔的端面设计有垂直于轴线的贴合面,用来抵住轴承外圈的端面,限制轴承的轴向窜动。连接轴承孔和底部安装板的弯臂部分做了等壁厚的圆弧过渡,没有出现直角锐边的应力集中结构,在承受径向载荷的时候,应力可以沿着圆弧面均匀分散,避免长期交变载荷下出现臂部断裂的问题,弯臂的厚度经过载荷校核,能够满足额定载荷下的刚度要求,不会因为受力出现明显的形变导致轴承孔偏斜。

  从安装边界来看,底部安装板的两个腰孔中心距为固定值,腰孔的宽度适配常用的内六角圆柱头螺栓尺寸,安装时不需要在机架上加工高精度的定位销孔,先通过腰孔调整位置再锁紧即可,适合非精密焊接机架的装配场景;轴承孔的内径尺寸适配常用的深沟球轴承系列,孔的轴向长度满足轴承外圈的宽度要求,装入轴承后不会出现外圈凸出或者凹陷过多的问题。在实际使用场景中,这类支撑座往往成对或者和其他标准轴承座配合使用,用来承托长轴的悬臂端,或者作为中间支撑减少长轴的挠度,比如在小型皮带输送机的从动端、非标设备的排线机构转轴支撑位、小型木工机械的刀轴辅助支撑位都能看到这类结构的应用。设计这类支撑座的时候,首先要明确需要承托的轴径大小,

  匹配对应型号的轴承外径确定轴承孔的尺寸,再根据轴系和安装基准面的高度差、偏移距离确定弯臂的高度和偏移量,随后根据载荷大小核算弯臂的壁厚和安装板的厚度,避免受力变形;腰型孔的长度需要结合实际需要的调整量来确定,通常预留3-5mm的调整余量即可,过长会导致安装板的结构强度下降,过短则起不到公差补偿的作用。整个构件的外形没有多余的装饰结构,所有的棱边都做了小倒角处理,既避免装配时割伤操作人员,也能消除加工时产生的毛刺,铸造或者铣削成型后只需要对轴承孔、安装贴合面做精加工即可,其余非配合面保持基础加工精度就能满足使用要求,加工成本可控,适合批量生产应用。在装配环节需要注意,轴承装入孔位前要清理孔内的铁屑和杂物,贴合面要保证平整无凸起,固定螺栓要采用对角锁紧的方式,避免安装板受力不均出现翘起,导致轴承孔的轴线和轴系不同心,运转时出现轴承发热、异响的问题。
