高精度01005规格贴片式电阻三维数模

在高密度电子装联领域，01005封装的片式电阻是当前消费电子、可穿戴设备、微型医疗检测模组里应用占比极高的无源元件，这类元件的三维数模搭建，往往是PCB布局仿真、结构干涉检查、整机装配公差分析环节里最容易被忽略但影响最终良率的细节。很多刚接触高密度SMT设计的工程师容易直接调用通用电阻模型，忽略实际元件的外形公差、端电极尺寸偏差，最后在回流焊工序出现元件立碑、偏移，或者结构件与板上元件干涉的问题，这也是做这类微型元件精准建模的核心价值所在。

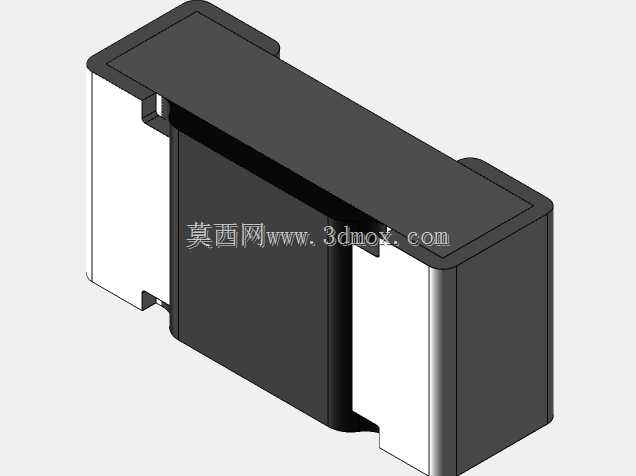

从实际应用场景来看，这类超小尺寸片式电阻主要适配0.4mm节距以内的高密度PCB组装场景，常见于TWS耳机主板、智能手表内部传感模组、微型植入式医疗设备的信号调理电路，这类场景的板上空间余量往往以微米为单位计算，元件的外形尺寸偏差、安装后的高度余量，直接决定了整机组装的可行性。建模过程中首先要明确元件的实际安装边界：元件本体为长方体陶瓷基体，两端的端电极覆盖基体两端的指定区域，建模时不能简单将端电极与基体做布尔合并，要还原实际生产中端电极与陶瓷基体的台阶差，这个台阶差在做焊盘设计、钢网开孔厚度计算时是关键参考参数，直接影响焊膏印刷量与焊接可靠性。

设计思路上，这类元件的建模不需要做内部电阻膜、电极层的内部结构还原，重点要匹配SMT产线的实际检测需求：首先是元件的拾取面平整度，建模时要保证元件顶面的平面度公差与实际物料一致，方便贴片机吸嘴拾取仿真时的负压吸附计算；其次是元件两端电极的共面度，这个参数直接影响回流焊过程中元件的熔融焊锡润湿平衡，共面度偏差超过0.05mm就会大幅提升立碑缺陷的概率，建模时要严格按照物料规格书的共面度要求做基准对齐。另外要考虑真实感渲染的需求，陶瓷基体的表面哑光质感、端电极的金属镀层光泽，都要匹配实际物料的表面特征，方便做产品爆炸图、装配工艺演示动画时的视觉还原，不需要额外做夸张的倒角或者纹理修饰，完全还原量产物料的实际外观即可。

从安装边界来看，这类01005封装电阻的本体长度、宽度、高度都严格遵循电子工业协会的封装标准，建模时要预留焊盘焊接后的焊锡圆角空间，不能直接将元件本体与焊盘做面接触对齐，要按照实际回流焊后的焊锡浸润角度，预留出焊锡的填充空间，在做PCB与周边结构件的间隙检查时，要把焊锡的凸起高度计算在内，很多结构设计出现的装配干涉，就是因为只计算了元件本体高度，忽略了焊盘上焊锡融化后形成的圆角高度，导致组装后结构件压到焊锡位置引发短路。另外在做整机跌落仿真时，精准的元件模型可以更准确地模拟板上元件的受力情况，这类超小元件的抗冲击能力与元件本身的质量分布、端电极的结合强度直接相关，建模时还原陶瓷基体与端电极的质量分布差异，能让仿真结果更贴近实际跌落测试的失效情况，提前优化板上元件的布局位置，避开应力集中区域。

对于结构设计工程师而言，这类微型元件的精准数模，是做高密度产品结构堆叠时的基础参考，不需要再反复对照物料规格书核对尺寸，直接调用模型就能完成布局间隙检查、装配路径规划；对于SMT工艺工程师而言，模型的外形尺寸、端电极位置的精准还原，能直接用于钢网开孔设计、回流焊炉温曲线对应的焊接应力仿真，提前预判可能出现的焊接缺陷；对于三维建模从业者而言，做这类微型元件的模型，最考验的是对公差配合的理解，不能只做视觉上的外形相似，要结合实际生产中的工艺要求，还原每一个影响装配、焊接、检测的细节特征，让模型真正能服务于产品开发全流程，而不是仅用于外观展示。
