渲染测试用多面切割晶体高脚杯造型件

　　在三维渲染效果验证环节，这类晶体造型测试件是结构设计、渲染表现从业者手边常备的验证载体，日常做材质调试、光影参数校准的时候，很少会直接拿完整的量产产品模型做测试，毕竟复杂产品的曲面、材质分层多，很难快速定位参数问题，而这类结构简洁、光学特征明确的测试件，能把光线交互的效果直接呈现出来，帮工程师快速把折射、反射、焦散这些核心参数校准到位。

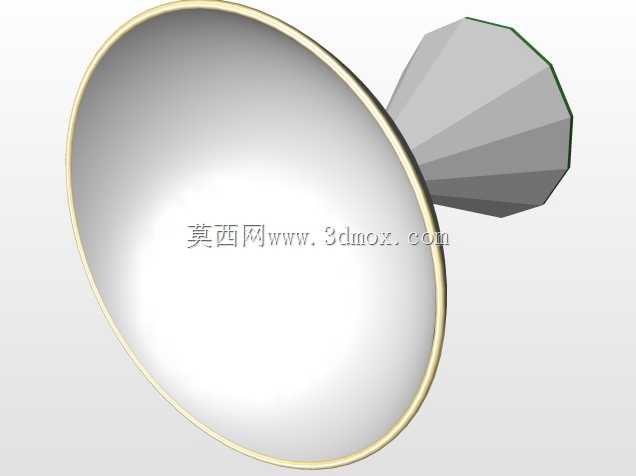

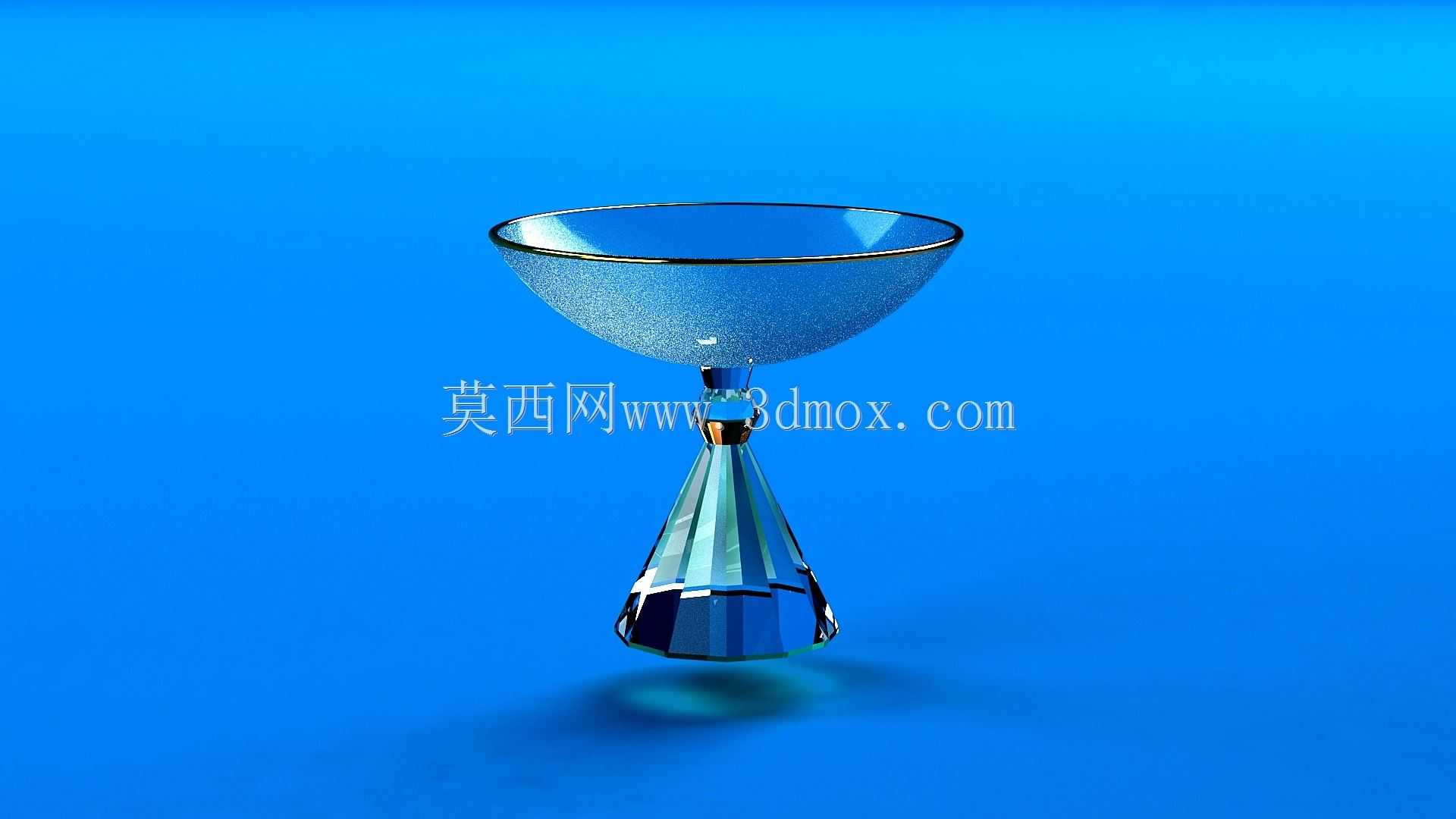

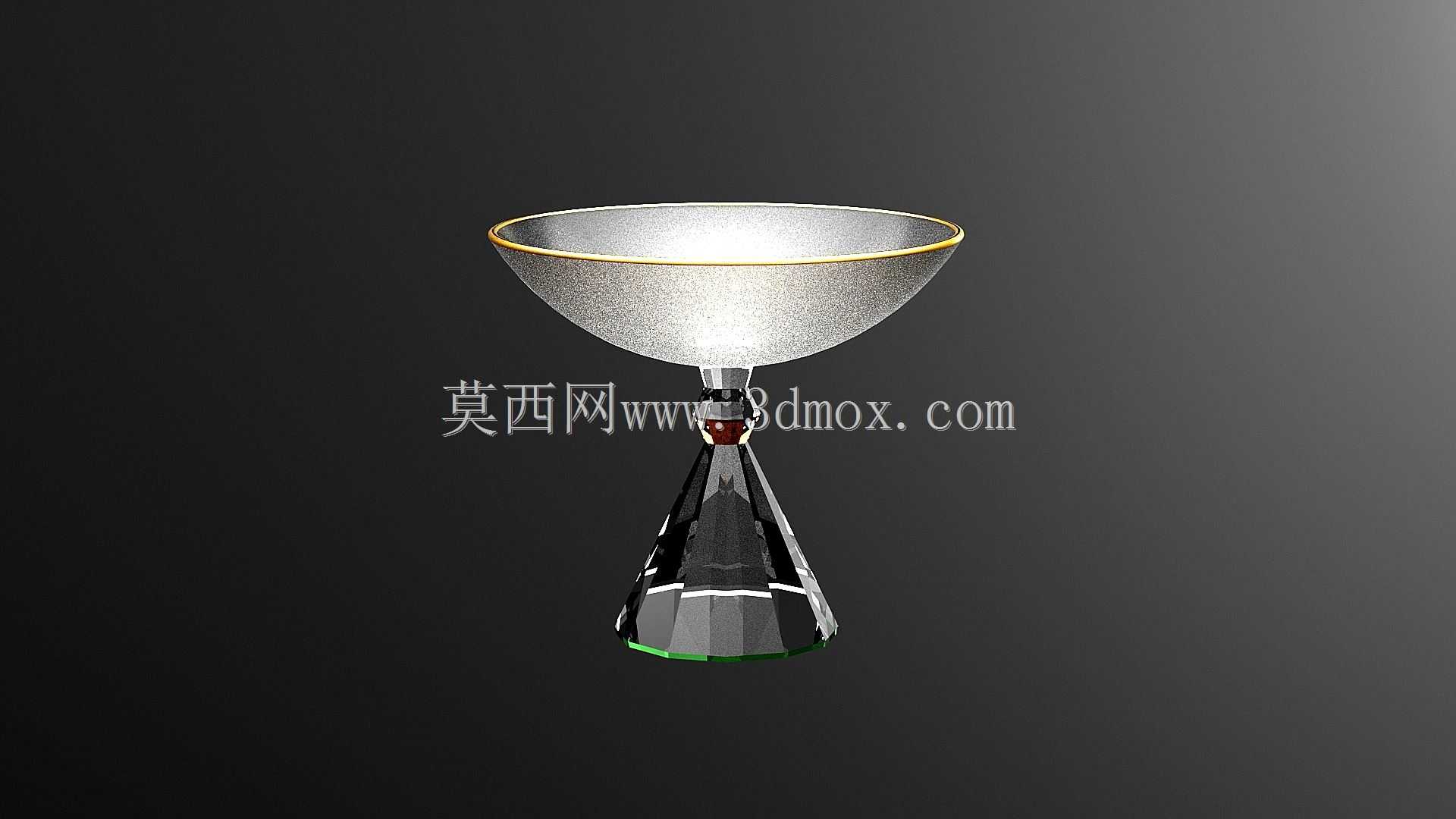

　　这个测试件采用上宽下窄的高脚杯式构型，上部是敞口浅碗状的承托结构，边缘做了均匀的薄边处理，曲面过渡全程保持G2连续，没有硬棱拐点，光线打在这个曲面上的时候，能形成连续的反射带，不会因为曲面断差出现异常的光影断层，刚好可以验证曲面建模的连续性是否达标，要是曲面衔接处有曲率突变，渲染出来的反射光带就会出现错位，一眼就能发现建模的问题。下部的支撑结构采用多面切割的晶体构型，每一个切面的角度都经过反复调整，相邻切面的夹角保持在固定数值，既模拟了天然水晶的切割面特征，也能让入射光线在切面之间形成多次内部折射，最终在支撑结构底部投射出清晰的焦散光斑，刚好可以用来验证渲染器的光线追踪深度、折射阈值设置是否合理，要是光线深度设置不够，切面之间的折射就会发灰发暗，出不来通透的晶体质感。

　　做建模的时候，上部碗状结构先通过旋转成型做出基础曲面，再对边缘做0.3毫米的圆角处理，避免渲染时出现锐利边缘的锯齿异常；下部切割晶体部分先做基础回转体，再通过阵列切割平面做出均匀的多面结构，每个切割面的法向角度都做了统一校准，保证相邻面的角度差一致，不会出现某一个面过陡或者过平导致的光影异常。上下两部分的衔接处做了微小的锥形过渡段，直径控制在3毫米，既保证两个部分的衔接自然，也能让光线穿过衔接位置的时候形成自然的光路收束，不会出现结构断层导致的光影穿模问题。整个测试件的总高度控制在120毫米，上部碗口直径90毫米，底部晶体支撑的最大直径35毫米，整体尺寸刚好适配常规的渲染测试画布比例，不需要额外调整视角就能完整呈现所有光学特征，不管是做产品级渲染的材质预设调试，还是做渲染器本身的功能验证，都能直接调用，不用再调整模型比例。

　　日常工作里，不管是调试玻璃、水晶、透明亚克力这类透明材质的预设，还是校准场景灯光的角度、强度、阴影参数，这个测试件都能快速反馈参数调整的效果。比如测试反射环境的时候，上部的连续曲面可以完整反射出周围的环境贴图，能直观看到环境贴图的映射是否变形、反射强度是否合适；测试折射参数的时候，下部的多面切割结构可以清晰呈现光线穿过透明介质后的偏折效果，包括不同折射率下的光路变化、色散效果强弱，都能通过这个结构直接观察到。甚至在测试渲染采样参数的时候，这个模型的焦散区域、曲面反射区域都是最容易出现噪点的位置，只要把这些区域的噪点控制到位，其他常规产品模型的渲染质量基本就能达标，不用反复在复杂模型上调试参数浪费时间。

　　很多刚接触渲染的工程师容易忽略这类测试件的作用，总觉得直接上产品模型调参数就行，但实际操作中，复杂产品的结构遮挡多、材质层次杂，调出来的参数往往适配了这个位置就顾不上另一个位置，最后渲染出来的效果总有局部瑕疵。而用这类专门的测试件先把核心的光学参数、材质参数校准好，再套用到产品模型上，能省下大量反复调试的时间，尤其是做高精度产品渲染的时候，透明材质、反光材质的参数差0.1，最终呈现的质感就会差很多，有了这个测试件做参照，就能快速把参数锁定在合理区间，避免反复试错。另外这个模型的结构足够简洁，也可以用来测试不同渲染器的光线计算效率，对比不同硬件下的渲染速度，毕竟它包含了透明材质最核心的折射、反射、焦散计算需求，测试出来的渲染速度参考性很强，比用简单的球体、方块测试更贴近实际产品渲染的计算负载。
