Airsoft项目AFAM M4A2M枪械结构设计

　　在影视视效制作、战术模拟训练、Airsoft竞技活动的场景中，高度还原的枪械结构道具是支撑场景真实感、操作手感还原的核心载体，本次呈现的AFAM M4A2M结构设计，完全围绕CG渲染、仿真道具开发的实际需求搭建，所有结构逻辑均服务于视觉呈现与非致命道具的功能实现，全程规避真枪的击发相关结构设计，从根源上适配民用仿真道具的合规要求。

　　从实际应用场景出发，该结构可直接对接影视CG制作的资产需求，渲染环节可直接拆分各部件材质，金属机匣的阳极氧化质感、聚合物护木的磨砂纹理、枪托的防滑纹理都做了独立的面组拆分，不需要二次拓扑就能直接赋予材质输出高精度渲染帧，适配战争题材短片、战术宣传物料、游戏资产预演的制作需求；在实体道具开发层面，所有部件的安装接口都遵循市面通用Airsoft配件的适配标准，护木的皮卡汀尼导轨段、机匣顶部的战术导轨、枪托的缓冲管接口都预留了标准安装尺寸，可直接兼容市面在售的瞄准镜、战术握把、激光指示器等外挂配件，不需要二次修改接口尺寸就能完成整枪组装。

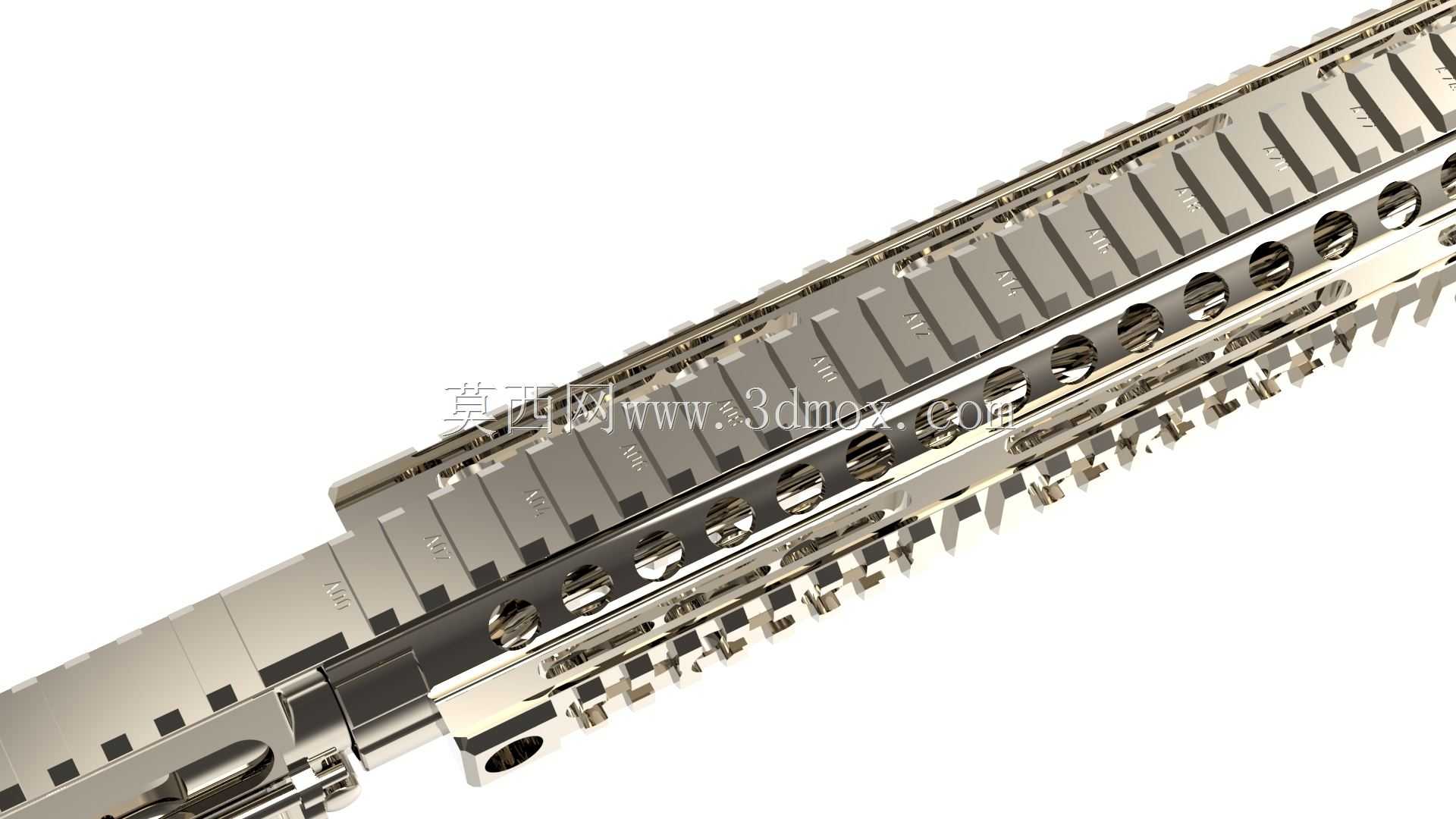

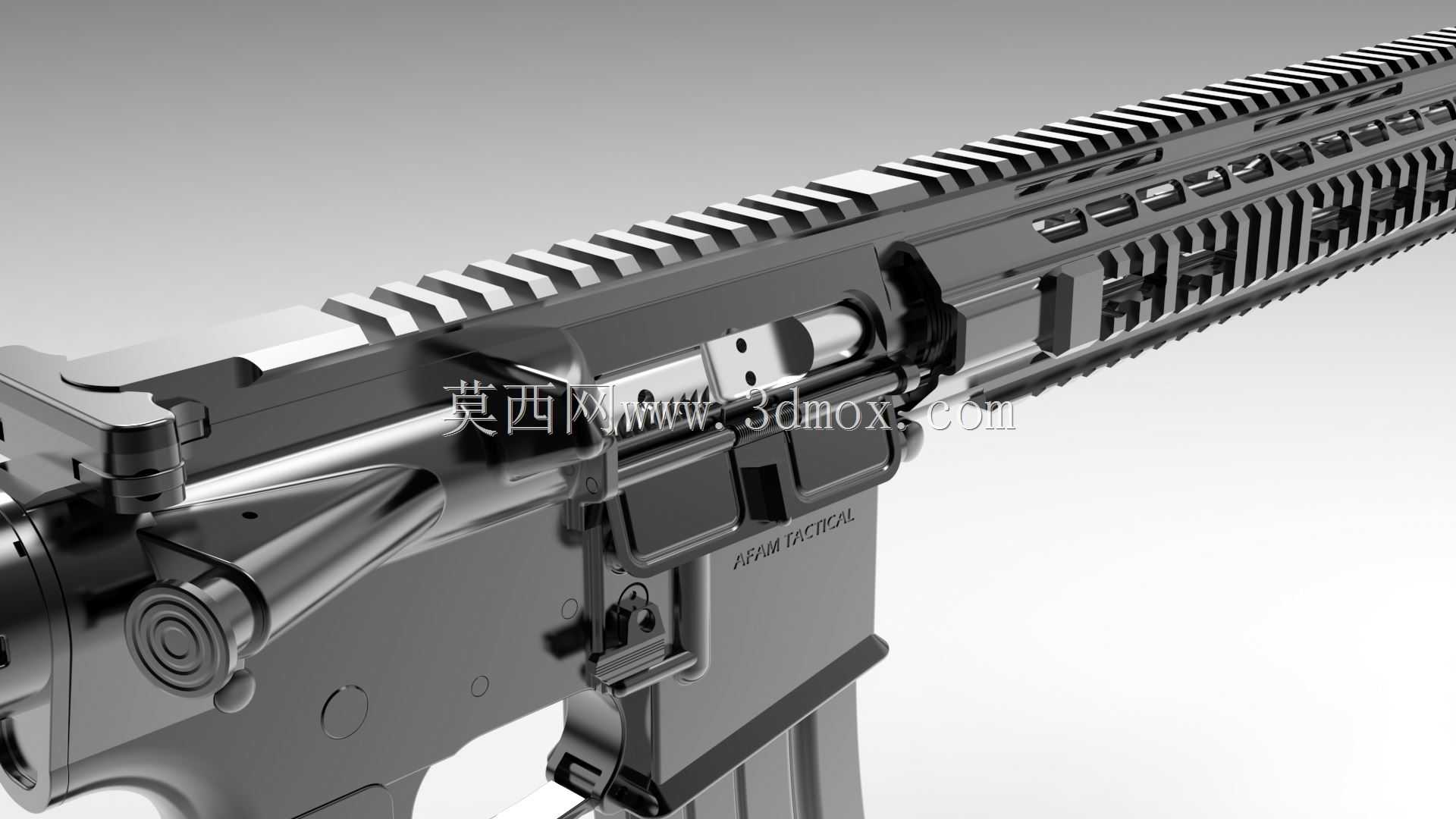

　　设计思路上没有照搬现有制式枪械的全部结构，而是针对CG渲染与道具使用的核心需求做了针对性优化：将原结构中复杂的击发组件做了外观保留、内部简化处理，既保证了外观轮廓的还原度，又减少了不必要的曲面碎面，降低渲染时的面数压力；护木部分的散热孔、导轨防滑齿都做了均匀的倒角处理，避免渲染时出现尖锐边的高光断层，同时实体打印时不会出现应力集中导致的部件断裂；弹匣部分做了分体式结构设计，外观的弧度、卡槽纹理完全还原实枪比例，内部预留了配重块安装空间，可根据需求调整整枪重心，还原真实持握的重量感。

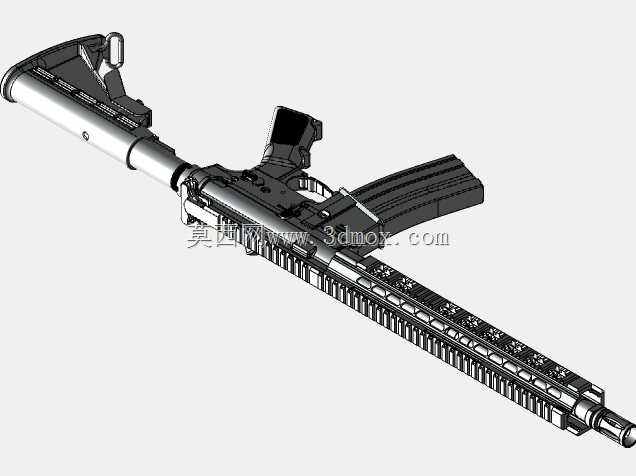

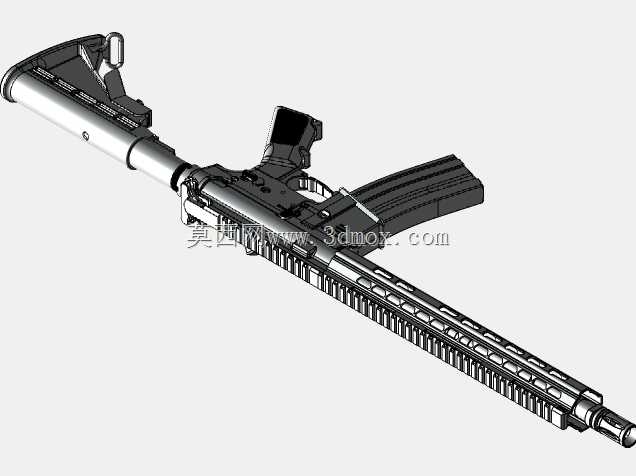

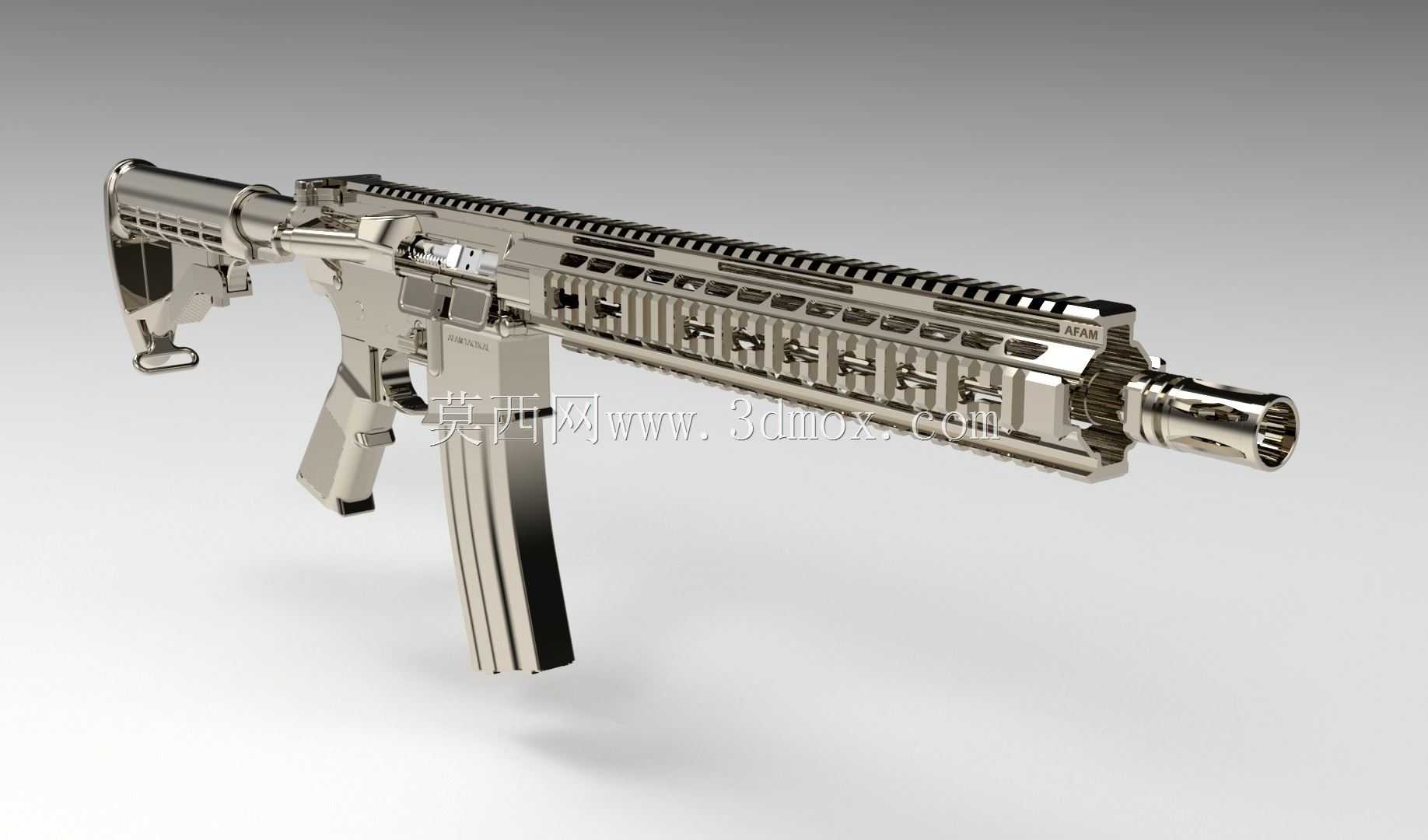

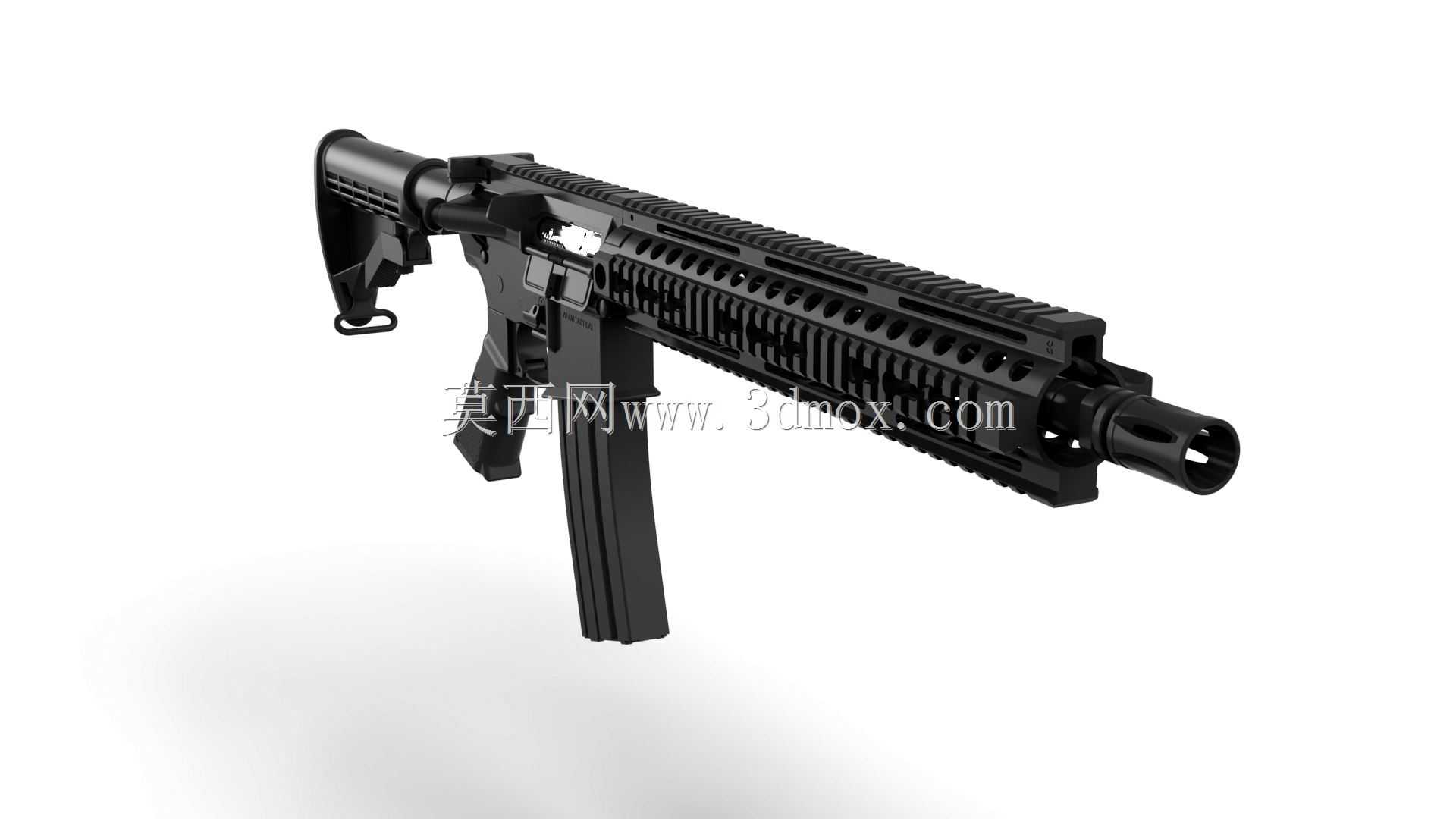

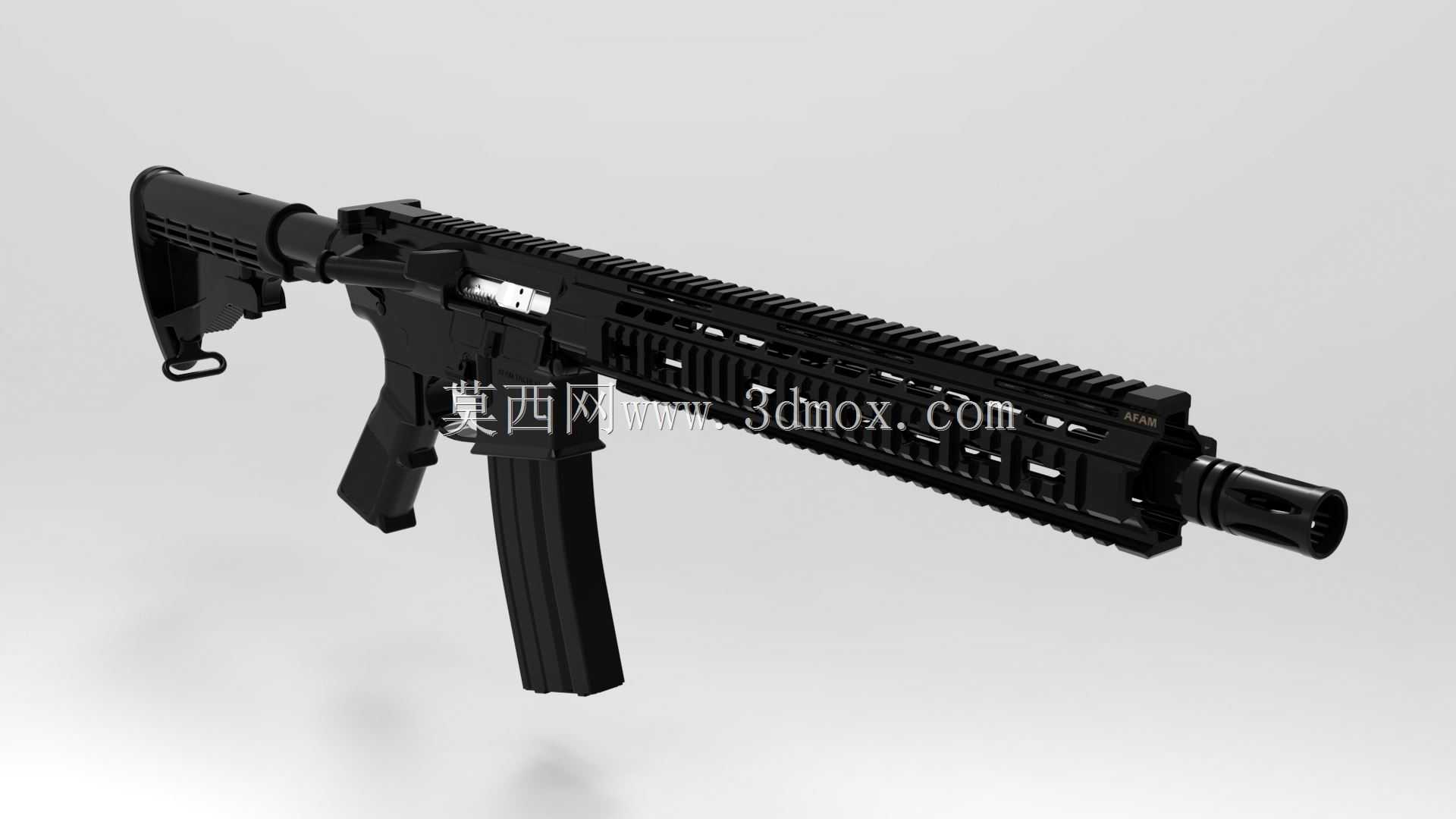

　　外形尺寸方面，整枪完全遵循M4A2系列枪械的真实比例，收缩枪托状态下全长840mm，展开枪托后全长930mm，护木部分外径32mm，适配内径30mm的外管安装，机匣部分的上下机匣配合间隙控制在0.2mm以内，既保证组装时的公差容错，又不会出现外观上的明显缝隙；安装边界上，所有外挂接口的尺寸都遵循MIL-STD-1913皮卡汀尼导轨标准，导轨槽宽度5.2mm，相邻槽间距10mm，可兼容所有标准战术配件，枪托缓冲管采用标准Mil-Spec直径29.2mm的规格，可替换市面上绝大多数商用AR系列枪托，握把安装螺丝孔位采用标准6mm螺纹孔，适配通用电机握把的安装需求。

　　功能特性上，该结构做了多部件的可动设计：拉机柄可实现往复拉动模拟上膛动作，快慢机拨杆可在保险、半自动、全自动档位间切换，枪托可实现6档长度伸缩调节，弹匣释放钮、空仓挂机释放杆都做了可动结构设计，在CG动画制作中可直接制作部件动画，不需要额外绑定骨骼就能实现操作动作的还原；实体道具制作时，所有可动部件的转动轴、滑动配合面都预留了0.15mm的配合间隙，采用PLA或者光敏树脂打印时不需要额外打磨就能实现顺畅的动作反馈，金属件加工时可根据材料特性适当调整公差带，保证动作可靠性。

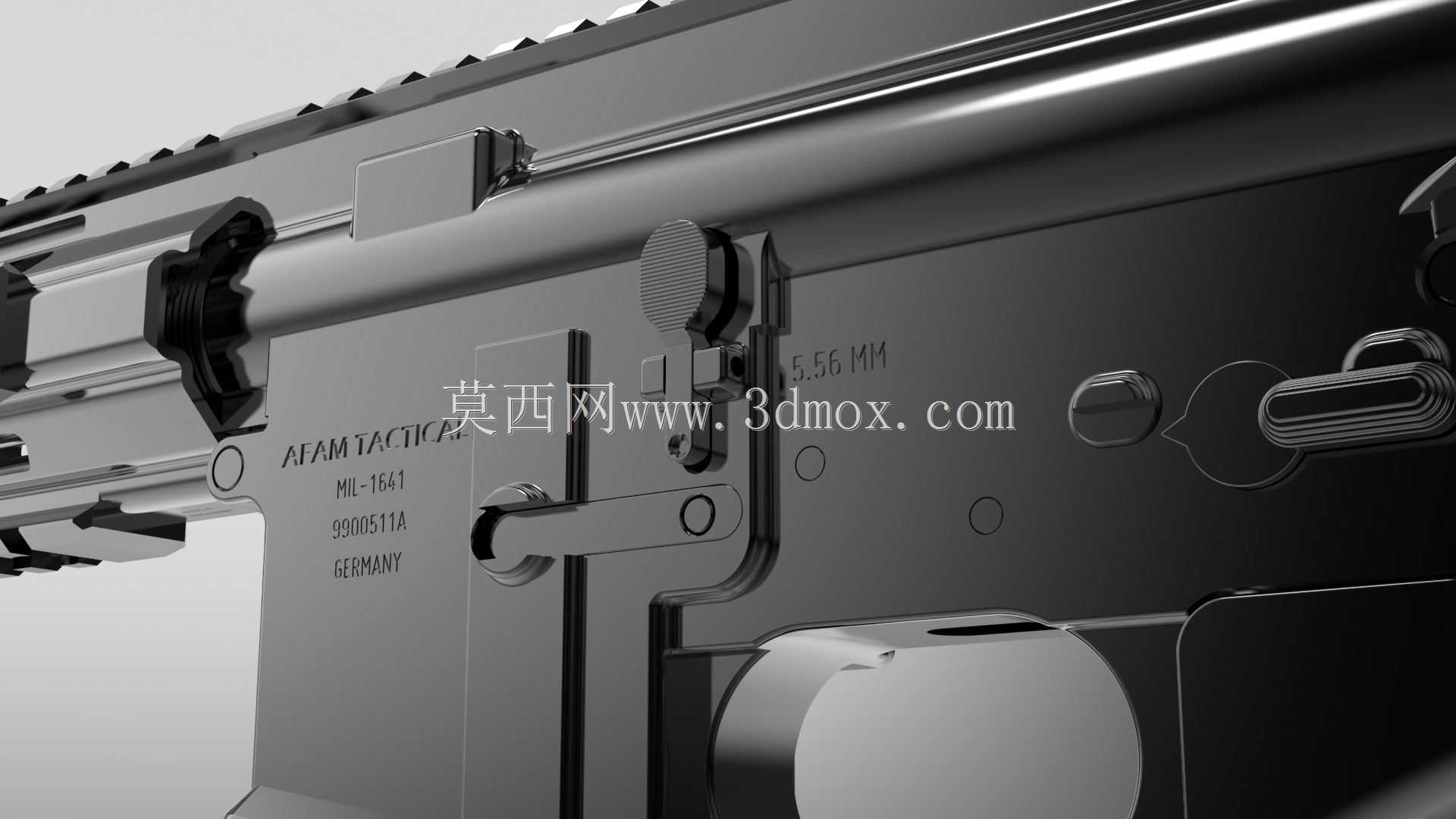

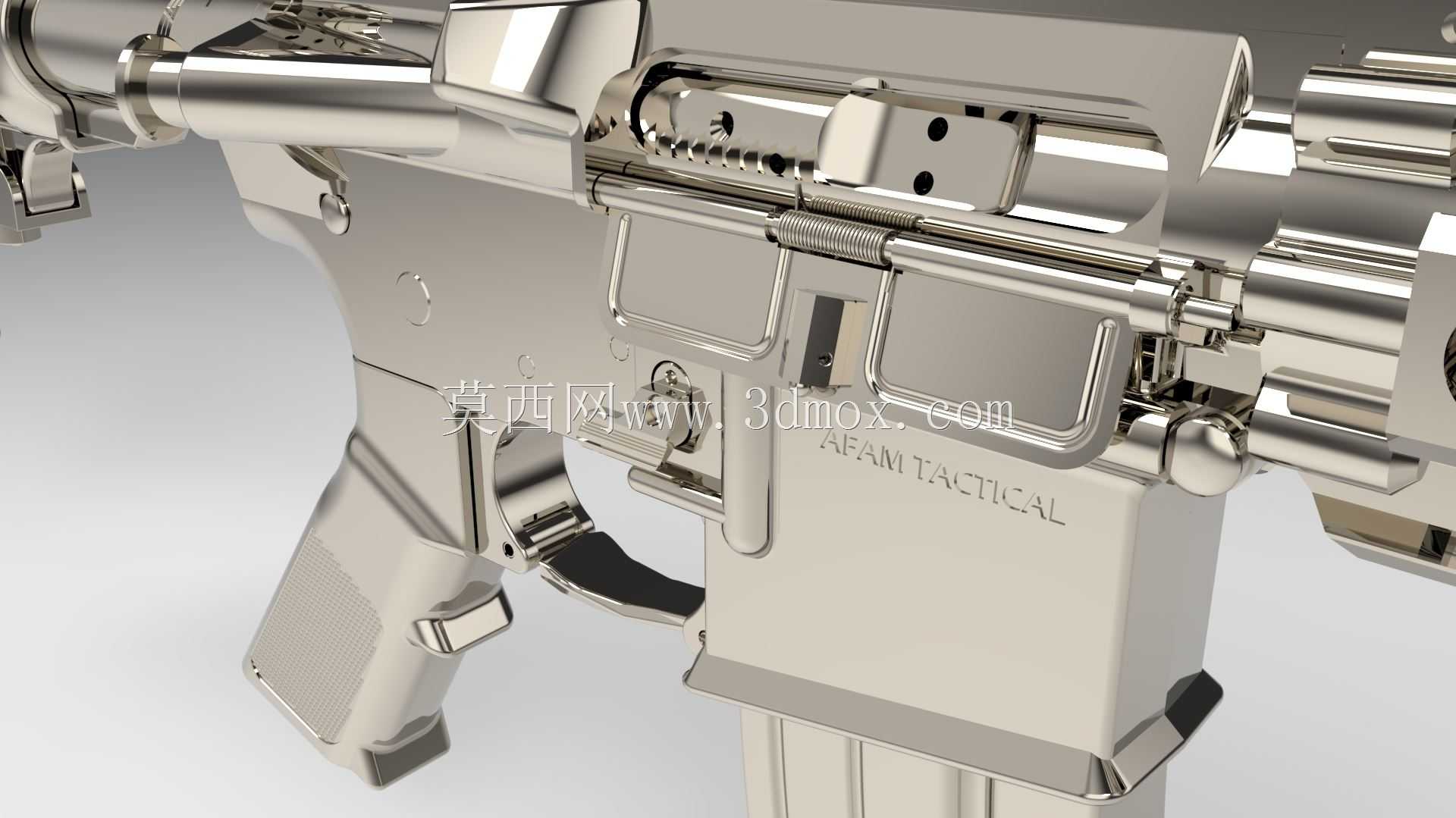

　　结构细节处理上，机匣表面的刻字位置、快慢机标识、弹匣井的倒角都做了1:1的还原，没有做简化处理，渲染特写镜头时不会出现细节缺失的问题；枪口部分的火帽接口采用标准14mm逆牙螺纹，可兼容市面上主流的消音器、火帽配件，不需要额外改螺纹；护木内部预留了走线空间，可容纳电池、线路的布置，适配电动道具的改装需求，内部走线槽宽度8mm，深度5mm，可容纳常规规格的硅胶线通过，不会出现夹线、走线外露的问题。

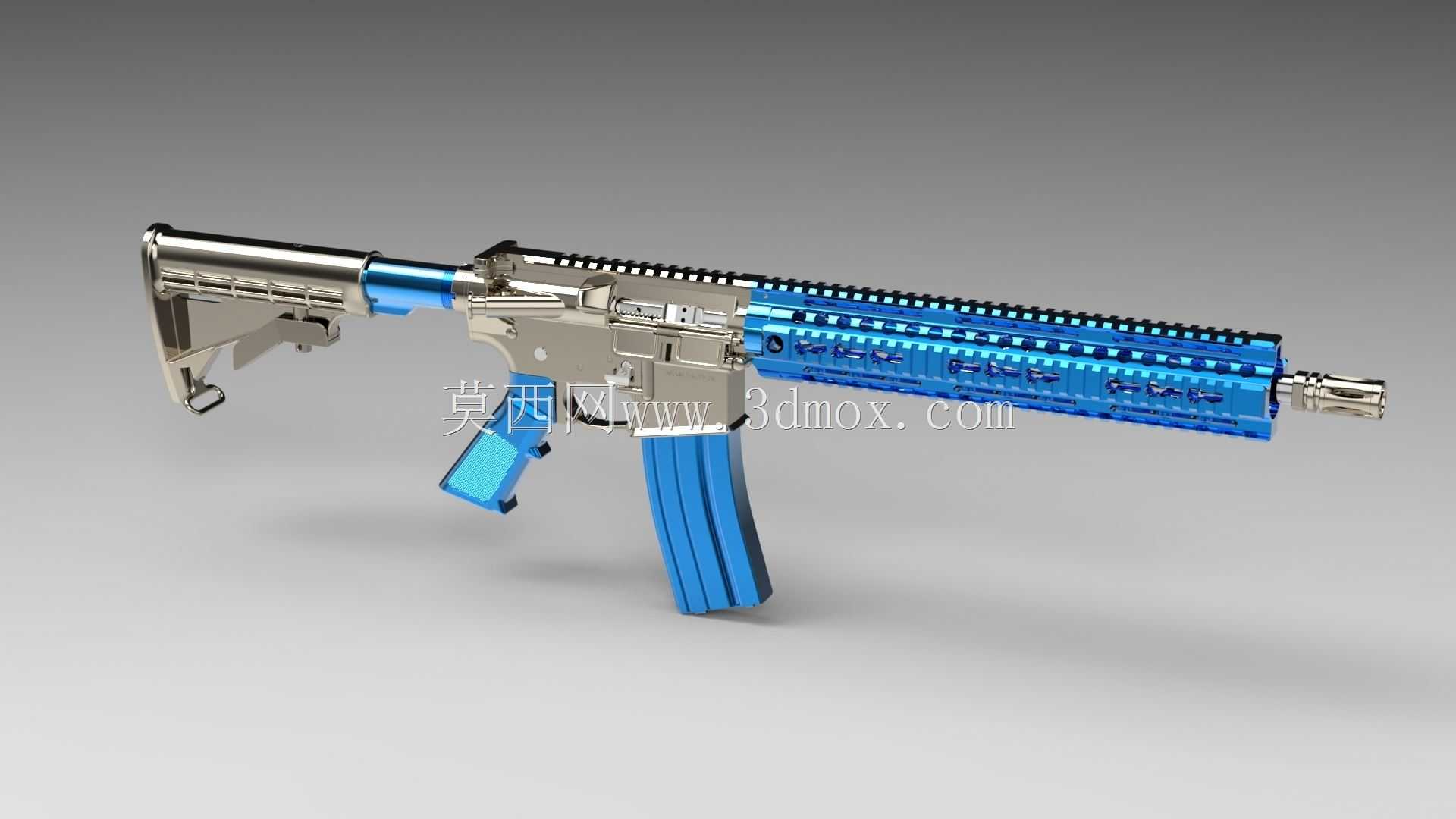

　　针对不同的使用场景，该结构还做了模块化的拆分设计，可根据需求单独提取护木、机匣、枪托、弹匣等独立部件，用于单独的配件渲染或者配件开发，不需要拆分整个装配体就能导出单独部件的模型；所有部件的分型面都做了贴合外观缝隙的设计，实体生产时的合模线刚好落在部件拼接的缝隙处，后期处理时不需要额外打磨合模线，就能获得整洁的外观效果。
