高精度0402规格片式电阻器三维数模

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，0402封装的片式电阻是应用频次极高的无源元件，这类超小型片式电阻的三维数模，是结构工程师做PCB堆叠干涉检查、整机装配公差校核、SMT贴装路径仿真时不可或缺的基础模型。不同于大封装电阻带有清晰的阻值标识，0402规格的片式电阻因为本体占地面积极小，表面没有预留芯片标记的空间，这一特性在数模设计时也做了精准还原，避免了设计阶段误判元件标识空间，导致后续丝印层设计出现干涉。

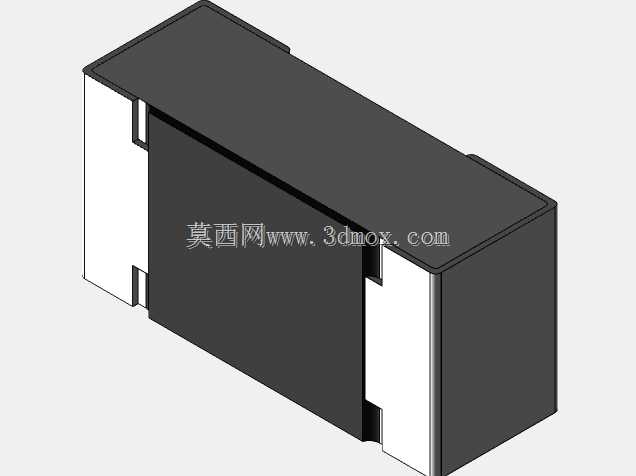

从实际设计逻辑来看，这款片式电阻的数模构建完全贴合量产实物的结构特征，两端的电气引脚做了精准的厚度还原，引脚与陶瓷本体的衔接处做了符合实际工艺的圆角过渡，没有出现建模时常见的直角锐边问题，能够真实模拟SMT回流焊过程中焊锡的爬锡空间，帮助工程师在做焊盘设计时提前预判焊盘尺寸与引脚的匹配度，减少虚焊、立碑等工艺不良的设计诱因。电阻本体的涂层厚度也按照量产实物的防护层参数做了对应还原，涂层覆盖范围严格匹配实物的绝缘区域，不会出现涂层延伸到引脚焊接区的建模错误，避免仿真时误判绝缘距离。

在安装边界的尺寸把控上，这款数模严格遵循0402封装的行业标准尺寸，本体长宽高的公差带控制在量产元件的常规公差范围内，工程师在做PCB布局时，可以直接调用该模型做元件间距校核，确认相邻元件之间的安全间隙是否满足SMT贴装的最小间距要求，同时也能验证电阻与周边结构件、接插件、高大元件之间的空间距离，避免整机装配时出现元件顶壳、干涉接插等问题。对于做高密度PCB设计的场景，比如智能手机主板、可穿戴设备的核心板、微型传感器模块，这类小尺寸电阻的布局密度极高，精准的三维模型能够帮助工程师在设计阶段就完成空间排布的优化，不需要等到打样阶段才发现元件干涉问题，大幅缩短研发迭代周期。

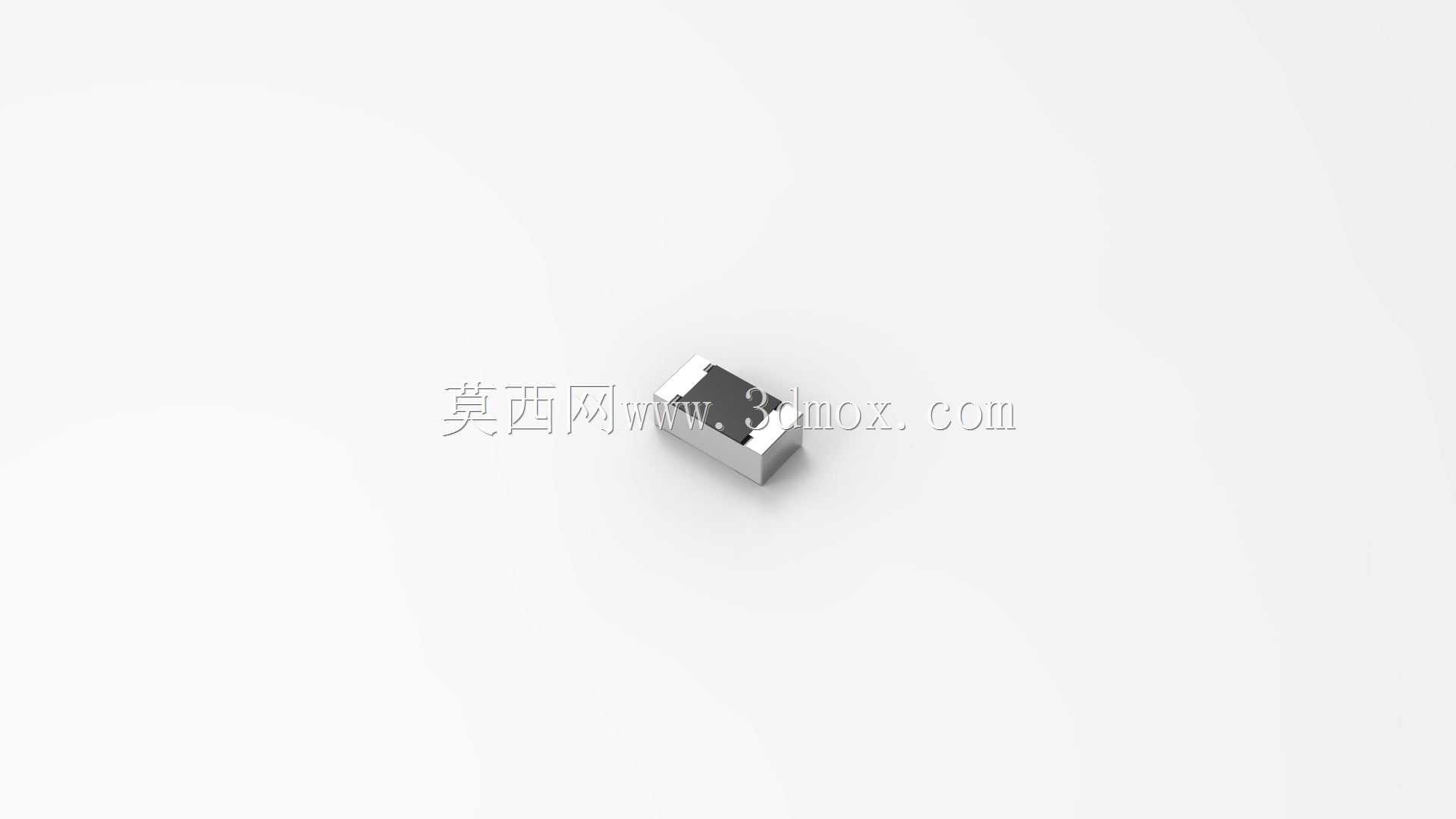

从功能特性的还原角度，这款数模没有做多余的结构简化，陶瓷本体的质感、两端电极的金属层结构都做了对应呈现，在做产品渲染、装配示意动画制作时，能够直接调用该模型输出符合实物效果的展示内容，不需要额外做外观面的二次处理。对于需要做整机热仿真的场景，该模型的本体尺寸、材质分区也能直接对接热仿真软件的参数设置，准确模拟电阻在额定功率工作时的发热情况，以及热量通过引脚传递到PCB焊盘的散热路径，帮助工程师评估板卡的热分布合理性，避免局部过热导致的元件失效。

在实际工程应用中，很多工程师在做初期布局时容易忽略小元件的实际厚度，导致后续结构设计时出现元件与壳体、屏蔽罩的干涉，这款数模的厚度尺寸严格匹配量产实物的常规厚度，能够让工程师在布局阶段就精准把控板卡的整体堆叠厚度，尤其是在做超薄类电子产品设计时，每一个元件的厚度公差都会影响整机的厚度控制，精准的元件模型是实现超薄设计的基础。同时，该模型的引脚位置精度完全符合封装标准，在导出STEP等通用格式对接PCB设计软件时，不会出现引脚偏移、焊盘对位不准的问题，能够直接匹配标准封装库的焊盘位置，减少模型导入后的对位调整工作量。

不同于很多简化建模的元件库模型，这款片式电阻的数模考虑到了实际生产中的工艺细节，比如电极与陶瓷本体结合处的微小弧度、本体端面的电极覆盖范围，这些细节虽然在常规装配检查中影响不大，但在做高精度的SMT贴装仿真、焊锡应力仿真时，会直接影响仿真结果的准确性，细节的还原能够让仿真结果更贴近实际生产情况，帮助工艺工程师提前优化贴装参数、钢网开口设计，提升量产良率。对于刚接触电子结构设计的工程师来说，调用这类精准的元件模型，也能帮助其快速建立对小尺寸片式元件实际形态的认知，避免在设计中出现常识性的封装尺寸错误。
