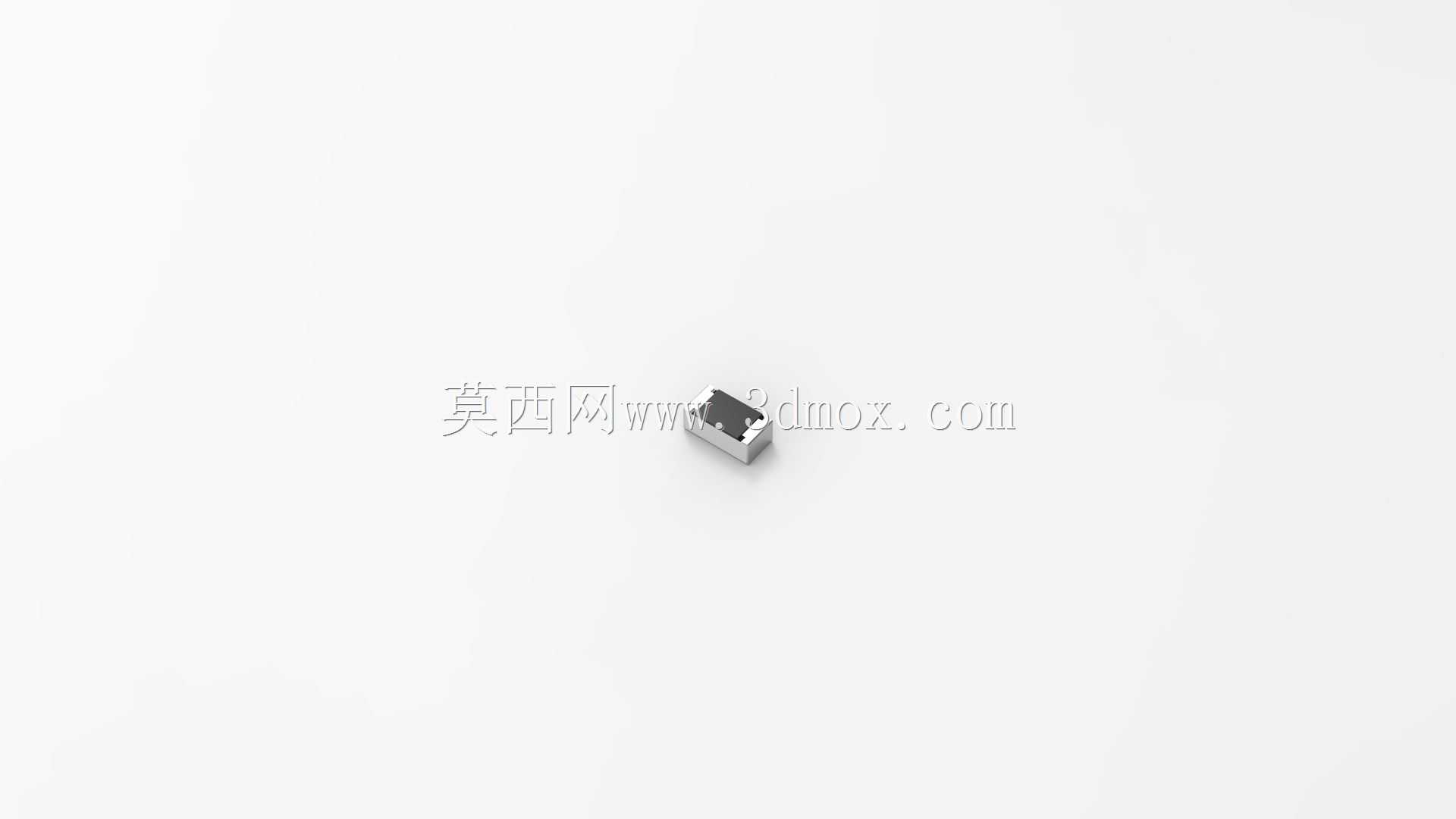

高精度0201规格片式电阻器三维结构

在消费电子、通信设备、工业控制板卡的高密度PCB布局场景中，0201封装的片式电阻是占比极高的基础无源元件，这类超小型元件的三维建模精度，直接影响到PCB装配仿真、SMT钢网开孔校验、整机结构干涉检查的最终结果。不同于大封装电阻可以预留较大的装配冗余，0201规格的元件长宽尺寸仅为0.6mm与0.3mm，焊盘间距、元件本体高度、电极镀层厚度的微小偏差，都可能导致回流焊过程中出现立碑、偏移、虚焊等工艺缺陷，因此建模时需要严格匹配实际量产元件的物理边界。

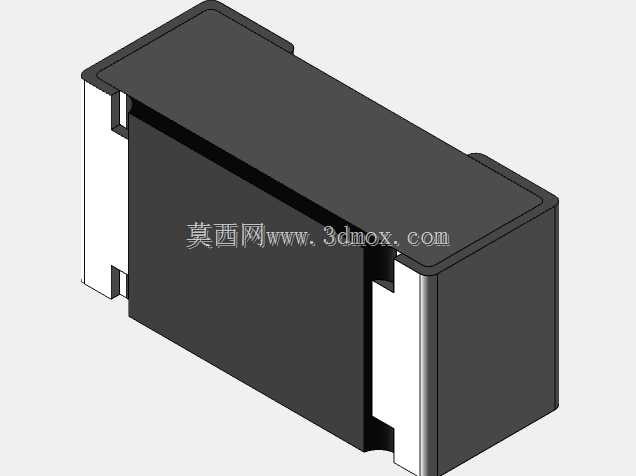

这款片式电阻采用无芯片标记的设计，核心原因是其本体尺寸过小，丝印标记不仅无法清晰印刷，还会额外增加元件厚度，占用板件垂直方向的装配空间，在智能手机、TWS耳机、可穿戴设备这类内部空间极度紧凑的产品中，垂直方向的每0.01mm空间都需要精准管控，去掉冗余的丝印结构后，元件整体厚度可以控制在0.23mm的常规水平，能够适配绝大多数高密度板卡的层叠布局要求。建模过程中，两端的电极结构是重点还原部分，实际量产的片式电阻电极分为三层结构，最外层是可焊性良好的锡镀层，中间是镍阻挡层，内部是与陶瓷基体结合的银钯层，三维结构里需要准确区分电极与陶瓷本体的分界位置，确保在做装配干涉检查时，不会误将电极区域判定为绝缘本体，也能为SMT工艺仿真提供准确的焊料润湿面参考。

从安装适配的角度看，这款模型还原了元件底部的平整性特征，实际生产中0201电阻的陶瓷基体底面平整度公差控制在0.02mm以内，建模时严格遵循这一公差要求，避免出现底面凸起或凹陷导致的仿真装配偏差。在做整机跌落仿真、热仿真分析时，该模型的重量参数、材质分区也能提供准确的输入依据：陶瓷基体部分的密度、热导率参数与电极金属部分差异明显，准确的结构分区可以让仿真结果更贴近实际工况，比如电阻在通过额定电流时的温升分布，以及跌落过程中电极与焊盘结合处的应力集中情况，都能依托精准的三维模型得到可靠的计算结果。

不同于通用的简化元件模型，这款片式电阻的结构还原考虑了自动化贴装的实际需求，元件本体的边角倒角、电极的圆弧过渡都按照量产实物的特征做了还原，在做贴片机吸嘴取料仿真、飞达送料路径校验时，能够准确模拟吸嘴与元件顶面的接触面积，避免出现仿真时吸料正常、实际生产中频繁掉料的问题。对于硬件设计工程师来说，在PCB布局阶段调用这款精准模型，可以提前核对元件与周边走线、屏蔽罩、相邻元件的安全距离，尤其是在射频板卡的布局中，电阻与周边传输线的距离会直接影响阻抗匹配效果，精准的三维模型能帮助工程师在设计阶段就规避结构冲突，减少后期打样的迭代次数。

在工业控制类板卡的应用场景中，这类高精度片式电阻往往工作在存在轻微振动、温度波动的环境下，模型还原的电极与本体结合处的过渡结构，可以辅助工程师做焊点疲劳寿命的仿真计算，通过模拟不同温度循环、振动量级下的焊点应力，提前评估板卡的长期可靠性，避免产品在实际使用过程中出现焊点开裂导致的功能失效。另外，在做产品的X-Ray检测仿真、AOI检测程序编写时，精准的三维模型也能作为标准参考件，帮助调试检测设备的参数，提升生产线的缺陷检出率，减少误判情况的发生。
