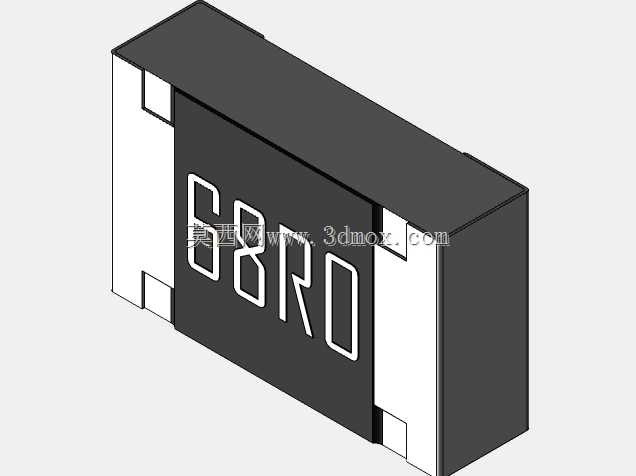

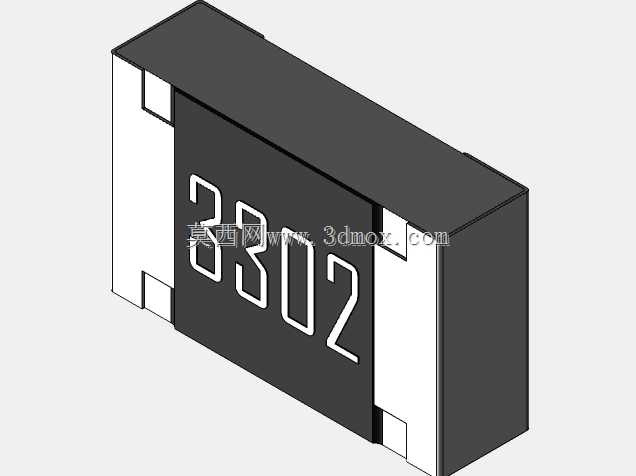

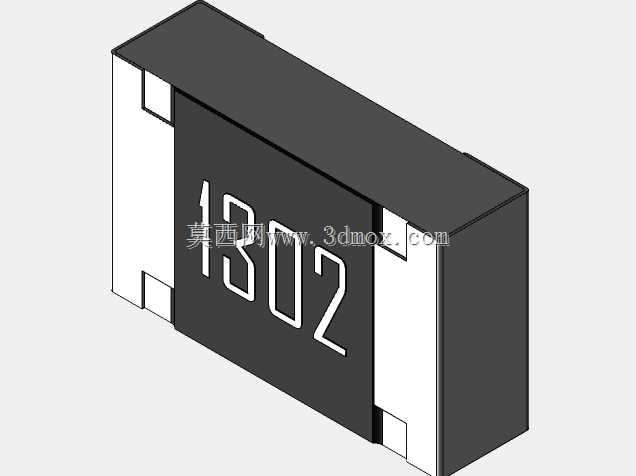

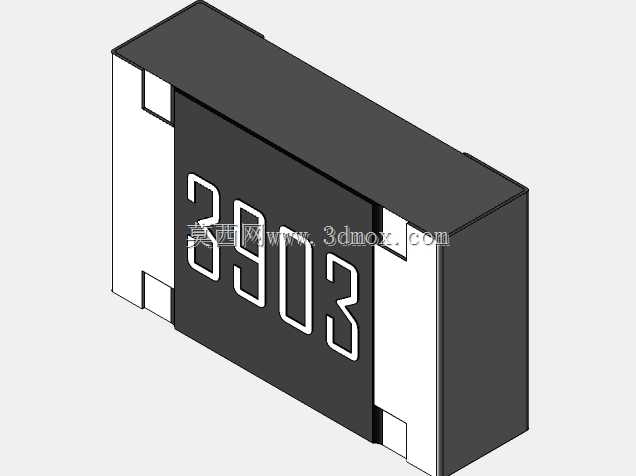

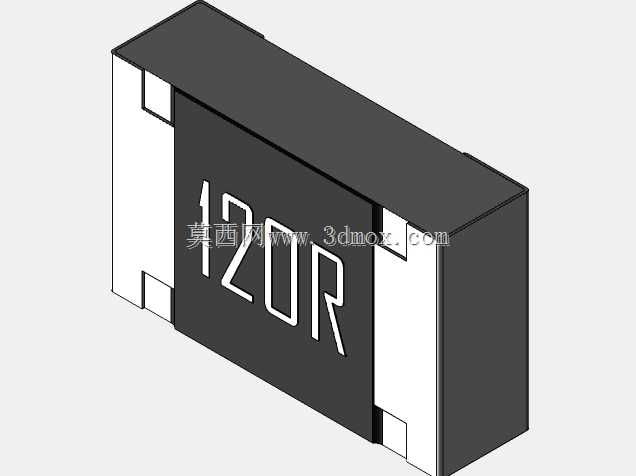

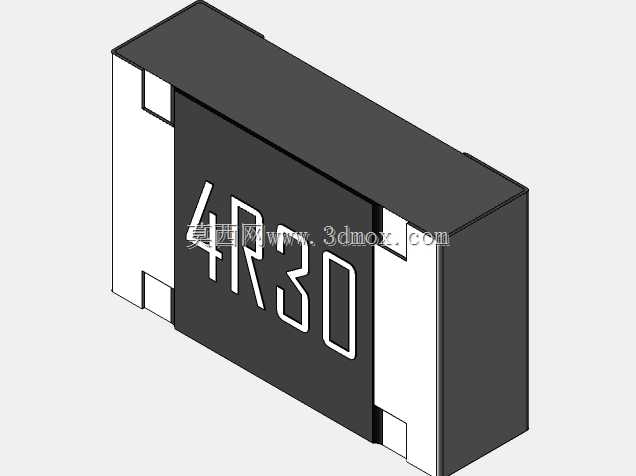

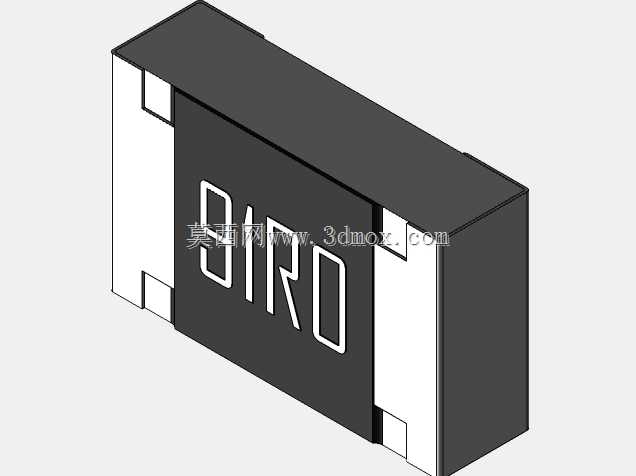

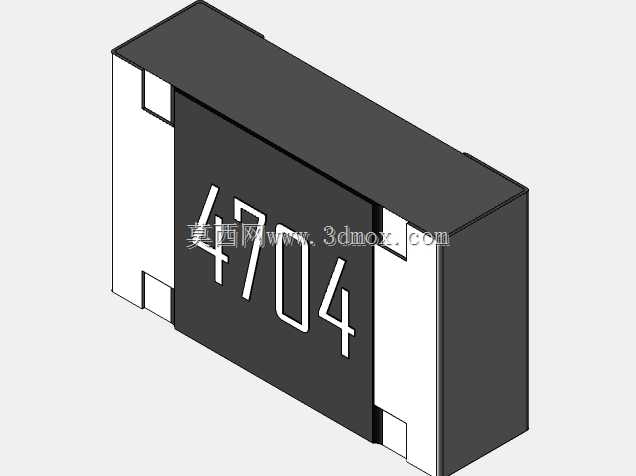

高精度0805系列片式电阻器三维结构设计

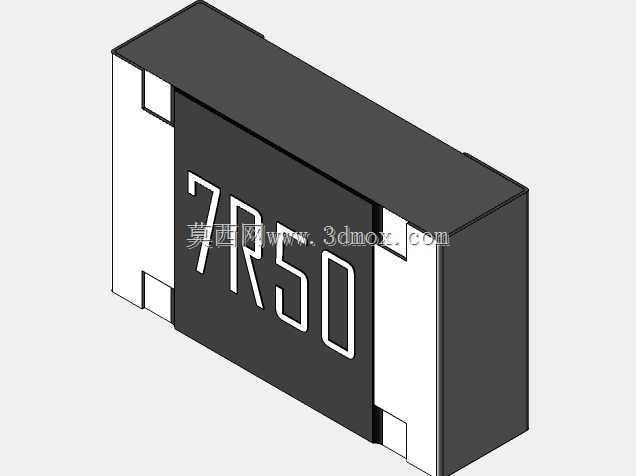

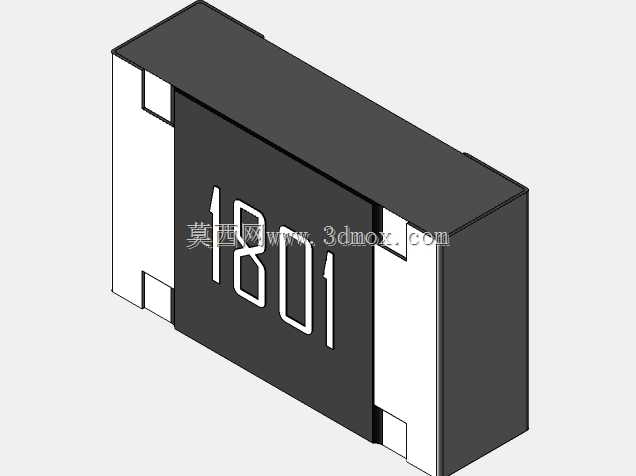

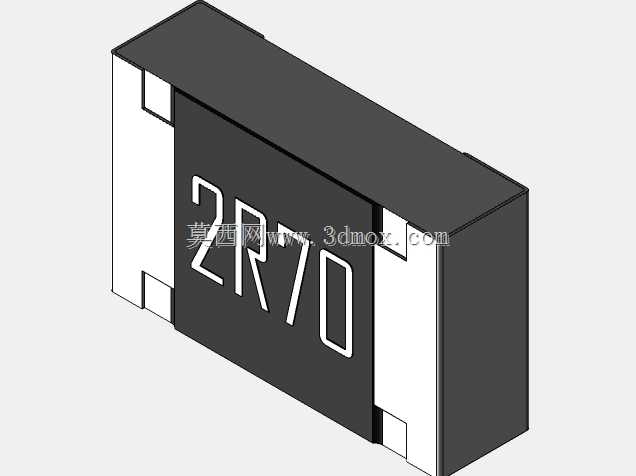

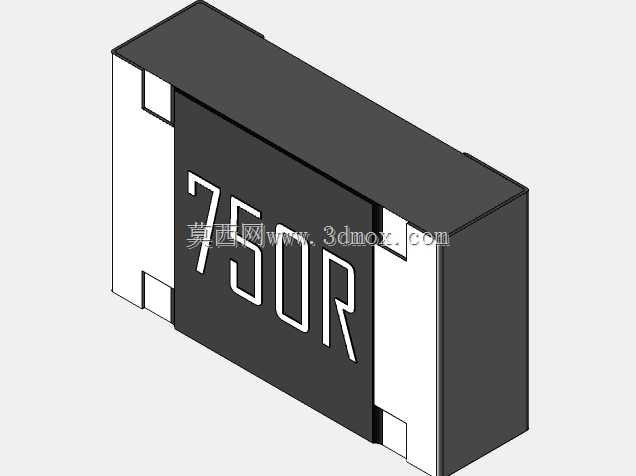

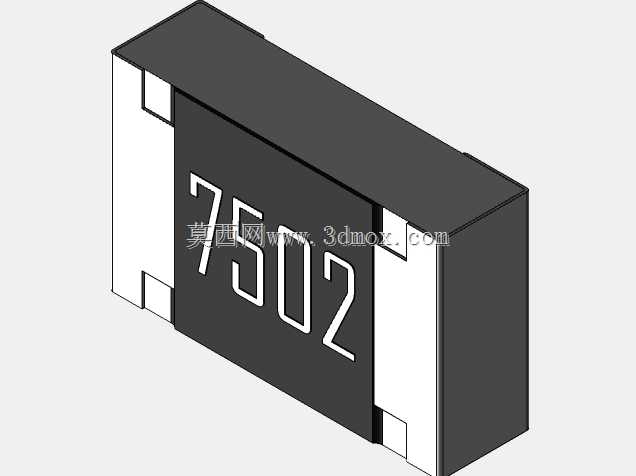

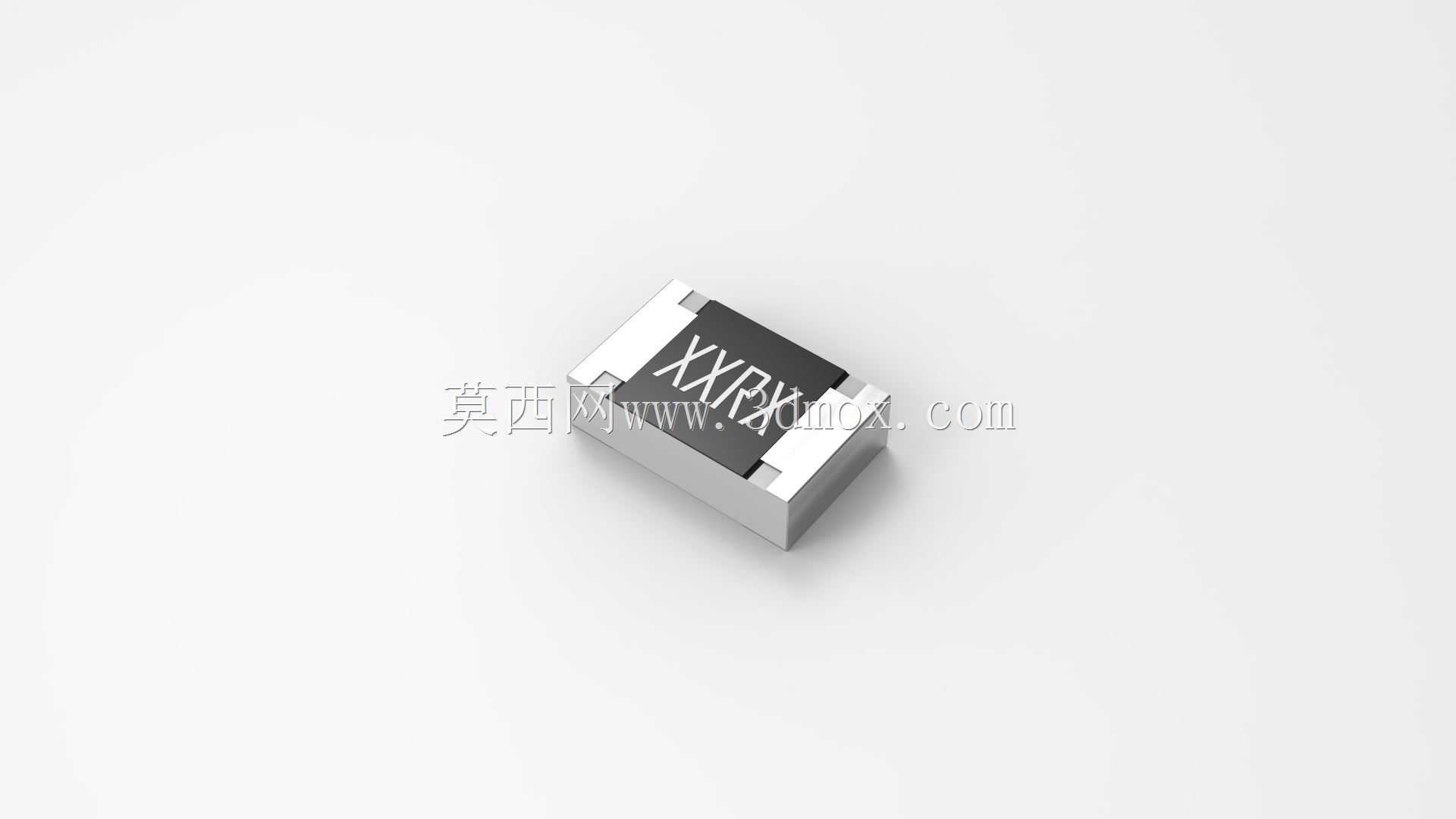

在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，0805封装的片式电阻是应用频次极高的被动元件，这类元件的三维建模精度，直接影响PCB装配干涉检查、结构空间校核、整机热仿真分析的结果准确性，很多刚接触板级结构设计的工程师容易忽略这类小型元件的建模细节，往往直接调用简化方块模型，导致后续SMT贴片模拟、外壳装配间隙校验时出现偏差，甚至出现批量生产时元件与周边结构件干涉的问题。这款0805规格的片式电阻模型，完全遵循JEDEC标准中0805封装的尺寸边界要求，主体长度控制在2.0mm±0.1mm，宽度1.25mm±0.1mm，整体厚度按照常规厚膜片式电阻的通用规格设定，两端电极的尺寸、倒角弧度都完全匹配实际量产元件的外形特征，电极区域的避让间隙也按照实际焊接要求做了预留，能够直接导入PCB设计软件的3D布局环境中使用，不需要二次调整尺寸参数。从设计思路上，建模时没有采用简单的方块拉伸方式，而是还原了实际片式电阻的层叠结构特征：主体陶瓷基体的边缘做了微小的倒角处理，避免实际生产中元件边角崩裂的结构特征在模型中有所体现，两端端电极的覆盖范围、电极与陶瓷基体的台阶差都做了1:1还原，电阻表面的标识区域也按照实际元件的印刷位置做了结构区分，方便后续做渲染或者丝印标识映射时直接调用。在实际工程应用中，这类高精度的片式电阻三维模型，主要用于几个核心场景：首先是PCB板级的3D布局校核，在高密度板卡设计中，0805电阻周边往往会布置贴片电容、IC引脚、接插件等元件，精准的模型能够帮助工程师提前排查元件之间的高度差、横向间隙是否满足SMT贴装的最小间距要求，避免贴装时吸嘴干涉、元件过近导致焊接桥连的问题；其次是整机结构的装配校验，很多便携式电子产品、车载控制模块的内部空间非常紧凑，PCB与外壳、屏蔽罩、散热片之间的间隙往往只有零点几毫米，精准的元件高度模型能够准确计算装配后的剩余间隙，避免外壳压碰元件导致的元件损坏、焊接脱落问题；另外在产品的可视化渲染、工艺仿真环节，还原真实外形的电阻模型能够让整机3D效果图的真实度大幅提升，也能为热仿真提供更准确的元件体积、表面积参数，让热分布模拟的结果更贴近实际工作状态。很多工程师在做这类小型被动元件建模时，容易忽略端电极的结构细节，实际上片式电阻的两端电极是包裹陶瓷基体端面并延伸到上下表面一小段距离的，这个结构特征不仅影响焊接时的焊盘润湿范围，也会影响元件在PCB上的焊接应力分布，如果模型做成简单的方块加两个端面电极，在做焊接应力仿真、焊点可靠性分析时就会出现参数偏差，这款模型在电极结构的处理上完全还原了实际元件的电极包覆范围，电极与基体的衔接处做了微小的圆弧过渡，匹配实际元件的生产工艺特征。从安装边界来看，这款模型的焊盘匹配区域完全按照行业通用的0805焊盘设计规范设定，模型底部与PCB接触的平面做了平面度约束，能够直接贴合标准焊盘位置放置，不需要额外调整坐标偏移，元件底部与PCB表面的间隙也按照实际焊接后的焊锡厚度预留了合理空间，在做SMT贴装过程模拟时，能够准确模拟元件贴装到焊盘上的高度位置，为锡膏印刷厚度、贴装压力参数的设定提供参考。在高密度电源模块、信号采集板卡的设计中，往往会在狭小区域内布置多颗0805电阻，这时候每一颗元件的尺寸精度都会影响整体的空间利用率，采用精准的三维模型进行布局，能够在保证电气间隙、爬电距离满足安规要求的前提下，最大化压缩板卡的整体尺寸，这对于便携式设备、车载嵌入式模块这类对空间要求极高的产品来说，能够有效提升产品的空间利用率，减少不必要的结构冗余。另外，这款模型的电阻值参数采用模型属性关联的方式设置，工程师在调用时可以直接通过修改模型属性来匹配不同阻值的同封装电阻，不需要重复建模，大幅提升板级布局的设计效率，尤其是在做多阻值BOM的板卡设计时，只需要调整属性参数就能完成不同阻值元件的配置，同时保留统一的外形尺寸特征，避免同封装不同阻值元件反复建模导致的尺寸不一致问题。
