0-75毫米夹持范围手动夹紧夹具

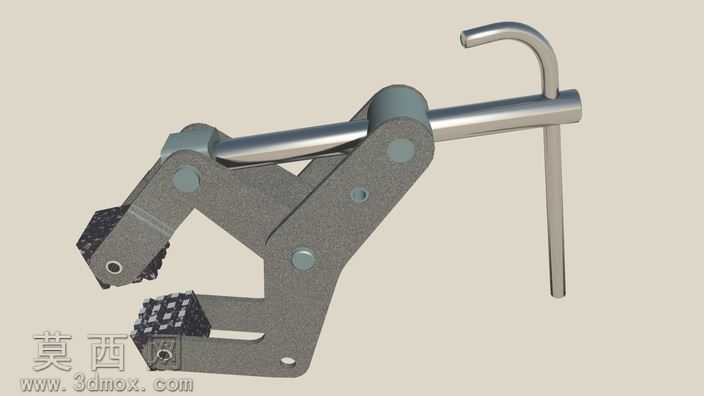

本作品为手动夹紧夹具三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的装配约束逻辑，对每一处铰接点、接触面都做了精准的尺寸定义，确保各活动部件的运动干涉检查完全通过，可真实模拟手动操作下的开合、夹紧动作流程。模型渲染阶段采用金属材质质感表现，主体夹持臂做了哑光发黑的金属材质处理，还原工装夹具常用的表面氧化工艺效果，铰接销轴、操作杆部分采用亮面镀铬金属材质，通过光影调整突出不同部件的材质差异，清晰展现结构层次。该夹具采用多连杆铰接的肘节夹紧结构，整体由操作弯杆、主夹持臂、副支撑臂、固定铰接座、夹持端头几个核心部分组成，各连杆之间通过销轴实现转动连接，利用连杆机构的死点特性实现夹紧后的自锁效果，避免夹持过程中出现松脱问题。设计过程中充分考虑手动操作的人机工程需求，操作杆设置了符合手部施力的弯折角度，无需额外工具即可徒手完成夹紧与释放操作，夹持端头做了防滑齿形结构设计，可增大与被夹持工件的接触摩擦力，提升夹持稳定性。模型的夹持行程覆盖0至75毫米范围，可适配不同厚度的工件装夹需求，各铰接位置预留了合理的装配间隙，既保证活动部件转动顺畅无卡滞，又避免间隙过大导致的夹持精度偏差。整体结构紧凑，零件数量精简，在保证夹紧力足够的前提下尽可能缩小整体体积，适合作为小型工装配套的夹紧部件使用，建模过程中对所有零件都做了可编辑的特征保留，可根据实际使用需求调整连杆长度、夹持角度、端头形状等参数，快速衍生出不同规格的同类型夹紧夹具方案。
