Creo模具设计常见拆分拔模错误解决方案

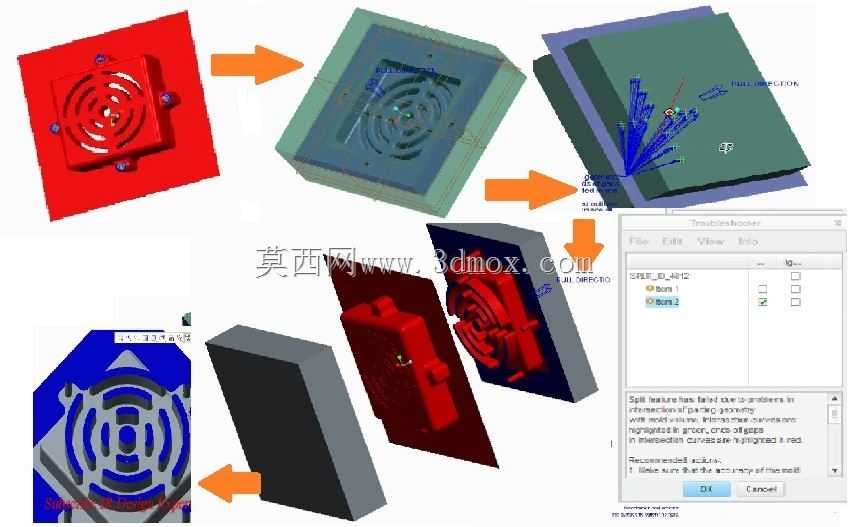

在压力铸造生产的实际场景中，模具分型面的拆分质量直接决定了铸件的成型良率与后续机加工余量，很多刚接触模具结构设计的工程师，在三维建模阶段常会遇到拆分后实体面丢失、圆角过渡区域无法拔模、拖拽特征时出现几何拓扑错误、分型面与型腔面存在离面间隙等问题，这些问题如果不在设计阶段排查解决，后续导入模流分析软件会出现网格划分失败，导入加工编程环节会出现刀路计算错误，最终生产出的模具会出现飞边过厚、铸件粘模、圆角处缺料等批量质量问题。

这套针对模具建模常见错误的解决逻辑，覆盖了从分型线确认到型腔拆分、从拔模角度校验到圆角特征处理的全流程细节。实际设计时，首先要确认产品的拔模方向与开模方向完全一致，很多拆分错误的根源是初始拔模方向选择时，忽略了产品内部倒扣区域的抽芯行程，导致拆分后的型腔块与抽芯滑块存在干涉。处理离面错误时，不能直接用软件的自动修复功能强行缝合面组，要逐段检查分型面的边界连续性，尤其是产品转角处的分型线延伸段，要保证延伸面与模仁镶件的安装基准面完全贴合，避免合模时出现封胶不严的问题。

针对圆角区域的拔模错误，要区分产品外观面与非外观面的圆角要求：外观面的圆角要在拔模完成后再做过渡处理，避免拔模后圆角出现大小端偏差影响外观质感；非安装面的内圆角可以适当调整圆角半径，保证拔模角度均匀控制在1.5°-3°的合理区间，避免压铸时铸件粘在定模内。处理拖拽特征错误时，要注意特征的父子关系，很多工程师在调整模仁尺寸时直接拖拽实体面，忽略了该面关联的冷却水道、顶针孔特征，导致后续特征出现参考丢失的报错，正确的做法是在拖拽前先断开非必要的父子参考，用基准面作为尺寸参考替代实体面参考，降低特征之间的关联耦合度。

从模仁的安装边界来看，拆分完成的型腔、型芯镶件，外形尺寸要匹配模架的镶件安装槽公差，单边预留0.02-0.05mm的研配余量，拆分后的镶件分型面要高于模架分型面0.1-0.15mm，保证合模时的锁模力能完全压紧分型面，避免铝水或塑料熔体从分型面溢出。设计分流道与浇口时，要注意浇口位置与分型面的衔接处不能存在锐角，避免拆分时出现几何错误，同时要保证浇口的拔模方向与开模方向一致，避免开模时浇口断在流道内影响连续生产。

在实际生产验证环节，很多工厂遇到的铸件分型面错位、圆角处气孔、粘模等问题，追根溯源都是建模阶段的几何错误没有排查干净，比如拆分面存在0.01mm的微小间隙，模流分析时不会识别出问题，但实际压铸时高温金属液会在高压下渗入间隙，形成难以清理的飞边；拔模角度不均会导致铸件顶出时表面被顶针顶白，甚至出现铸件变形。这套错误处理方法，是结合了上百套压铸模具的设计与试模反馈总结而来，不是单纯的软件操作技巧，而是贴合实际生产需求的设计逻辑：所有的特征拆分、拔模处理、圆角过渡，都要服务于后续的加工、装配、生产全流程，不能只追求建模阶段的特征速度，忽略后续环节的可行性。

处理分模错误时，还要注意斜顶、滑块等抽芯机构的行程边界，拆分斜顶对应的型腔区域时，要预留足够的斜顶运动空间，避免斜顶顶出时与模仁其他部位发生碰撞，很多新手设计师容易在这个环节出现错误，只考虑静态的装配位置，忽略了开模过程中运动部件的动态轨迹，导致模具试模时出现机构卡死的问题。针对实体建模时出现的表面误差，要定期检查实体的几何质量，用软件的几何检查工具排查存在小面、重叠面、自由边的区域，在建模过程中随时修正，不要等到所有特征都完成后再统一修复，否则会出现大量特征参考失败的报错，大幅降低设计效率。
