喷丸套筒法发动机部件压铸模具结构

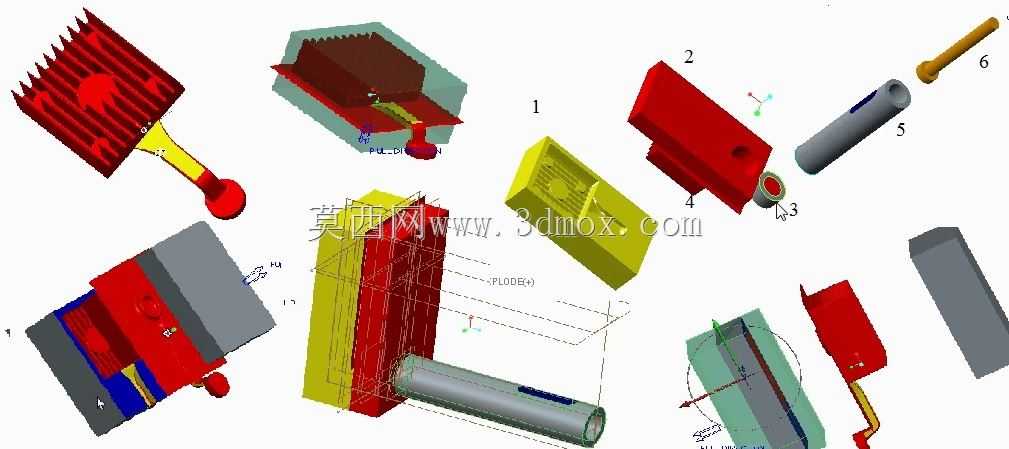

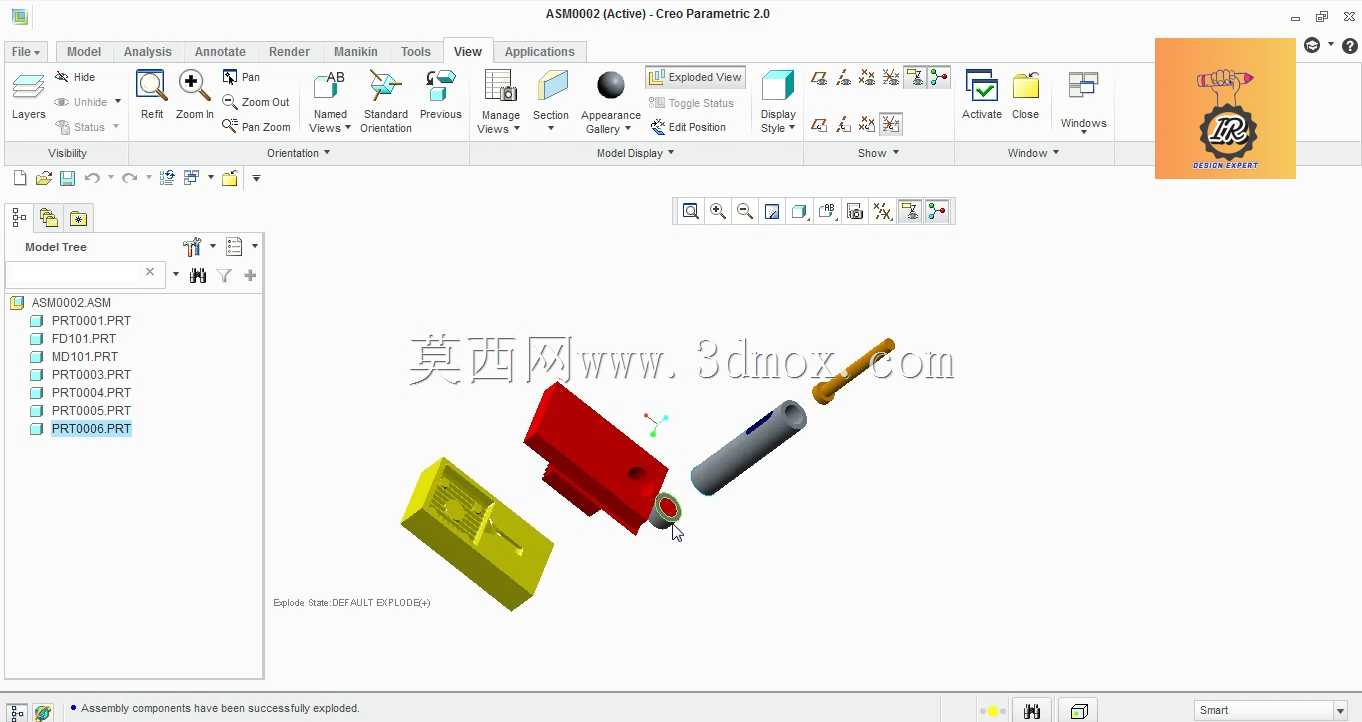

这套模具结构针对发动机头部承压类零部件的高压压铸生产场景开发，核心采用喷丸套筒配合直浇道的进浇方案，适配高压压铸工况下熔融金属高速充型的工艺需求。高压压铸工艺本身依靠压射机构的高压推力，将熔融金属快速压入密封模腔，待金属液冷却凝固后开模取件，整套模具的结构设计直接决定了成型件的内部致密性与外观尺寸精度，这套结构在进浇端的喷丸套筒设计，主要作用是优化金属液进入模腔时的流态，减少金属液高速冲入时产生的卷气、紊流问题，避免成型件内部出现气孔、夹渣等压铸常见缺陷。从拆分的结构件来看，整套模具包含定模镶块、动模镶块、侧抽芯组件、浇口套、顶出元件几大核心部分，模腔部分直接复刻发动机头部散热鳍片的复杂外形，散热鳍片属于薄壁深筋结构，压铸充型时金属液容易在筋条末端出现冷隔、缺料问题，设计时特意将进浇位置设置在靠近大面壁厚的区域，让金属液从厚壁处向薄壁鳍片方向流动，保证薄壁区域充型完整。侧抽芯组件对应模腔侧面的横向孔位结构，采用斜导柱驱动的抽芯方式，开模过程中抽芯动作先于动定模完全开模行程完成，避免抽芯结构刮伤成型件的侧面成型面，抽芯的滑动配合面预留了合理的配合间隙，既保证抽芯动作顺畅无卡滞，又避免间隙过大导致金属液窜入形成飞边。喷丸套筒安装在浇口套与模腔的衔接位置，套筒内壁做了喷丸粗糙化处理，金属液高速流过时可以打散初始的层流冲击，让金属液以更平稳的扩散态进入模腔，同时可以截留金属液前端混有氧化皮的冷料头，减少冷料进入模腔造成的零件缺陷。模腔的分型面设置在零件最大轮廓投影位置，分型面做了阶梯式贴合结构，合模时依靠锁模力压紧后可以有效防止高压下金属液从分型面溢出，分型面上还设置了排气槽，排气槽深度控制在0.08-0.12mm区间，既可以顺畅排出模腔内的空气，又不会让金属液钻入排气槽形成飞边。顶出机构的顶杆位置全部设置在成型件的厚壁区域以及非外观面，避免顶杆痕迹留在零件的外观散热面，顶杆的配合长度预留了足够的导向段，保证顶出过程中顶杆无偏斜，避免顶出时顶穿零件或者在零件表面留下顶出凹痕。整套模具的安装边界适配常规卧式冷室压铸机的装模尺寸，模架采用标准模架搭配定制镶块的结构，镶块部分采用耐热模具钢制作，承受反复的金属液高温冲刷与合模压应力，模架部分采用标准调质钢材，降低整体制造成本。在流道设计上，主浇道采用锥形收敛结构，从浇口套向分浇道逐步缩小过流面积，保证金属液在流道内始终保持足够的压射速度，分浇道采用梯形截面，减少金属液在流道内的热量损失，内浇口的厚度根据零件壁厚设置为1.2mm，保证充型完成后内浇口可以快速凝固，同时方便后续去除浇口余料。针对压铸生产中常见的分型面误差、型芯偏移问题，这套结构在动定模之间设置了四个角位的精定位锁块，合模时精定位锁块先于分型面贴合，保证动定模的模腔同轴度控制在0.02mm以内，避免成型件出现壁厚不均、错边等问题。冷却水路的布置围绕模腔的高温区域，在散热鳍片对应的镶块内部设置了随形水路，距离模腔表面保持均匀的15mm距离，保证模腔各区域温度均匀，避免局部温度过高导致零件出现收缩凹陷、粘模问题，同时缩短压铸循环周期，提升生产效率。
