活塞气缸组件分解结构与运动演示设计

　　在往复式动力机械、流体输送设备的结构设计环节，活塞-气缸组件是实现能量转换、介质压力传递的核心执行单元，这套分解结构的建模与运动演示，能够帮助结构设计人员快速理清组件内部各零件的装配层级、配合关系与运动传递路径，避免在实际装配、干涉校验环节出现设计偏差。从实际应用场景来看，这类组件广泛覆盖内燃机、往复式压缩机、气动执行元件等多类工业设备，不同工况下的组件对密封配合间隙、零件材质选型、运动行程限位都有差异化要求，通过分解视图的搭建，可以在三维环境中直观呈现每个零件的安装位置、配合面精度要求，不需要反复拆解物理样机就能完成装配逻辑的校验。

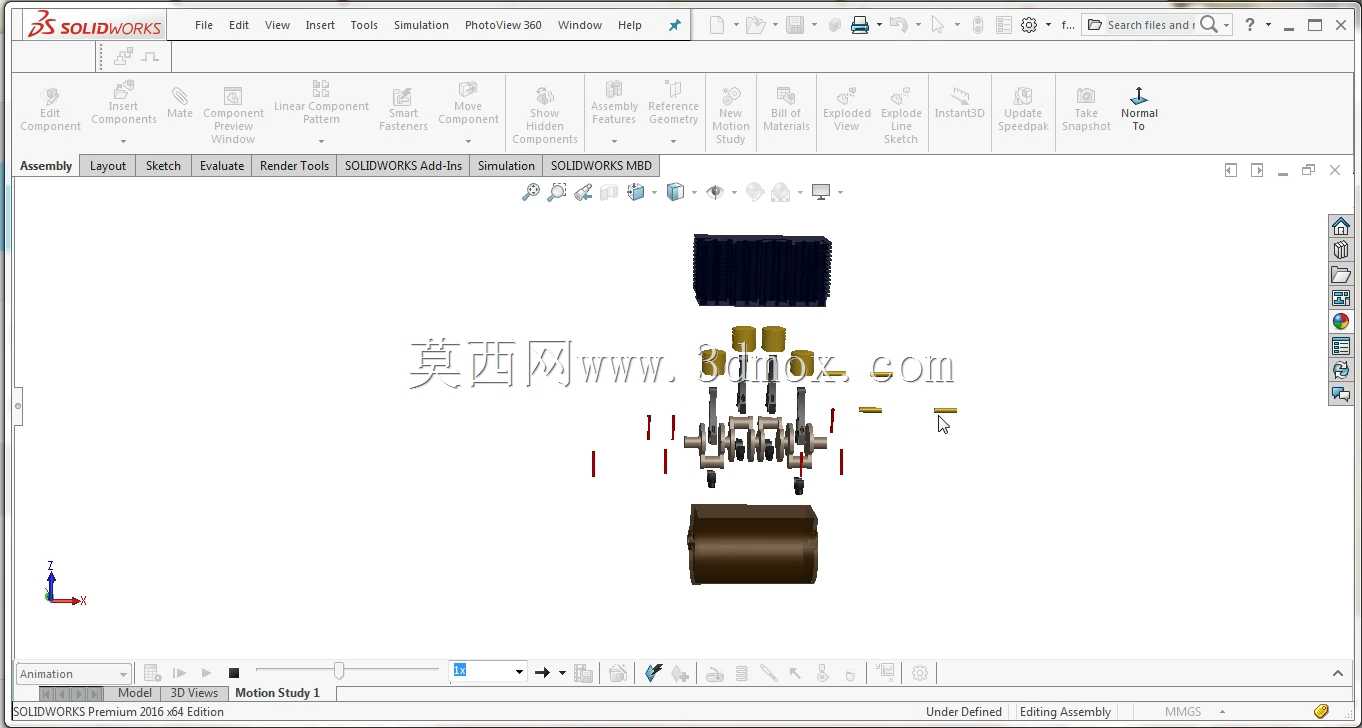

　　设计这类组件的分解结构时，首先要遵循实际装配的工艺顺序来排布零件的分解位置，不能随意打乱零件的装配层级：气缸套作为基础承载件，放置在分解视图的最下端基准位置，其内壁的珩磨纹理区域是与活塞环配合的核心工作面，建模时需要预留出活塞环的开口间隙、热膨胀余量，避免工作状态下出现拉缸故障。活塞本体放置在气缸套正上方的分解位置，活塞上的环槽结构需要与气环、油环的截面尺寸精准匹配，环槽的倒角设计直接影响活塞环的装入便利性与工作密封效果，销孔位置的同轴度要求是设计核心，直接关系到活塞销的装配精度与往复运动的平顺性。

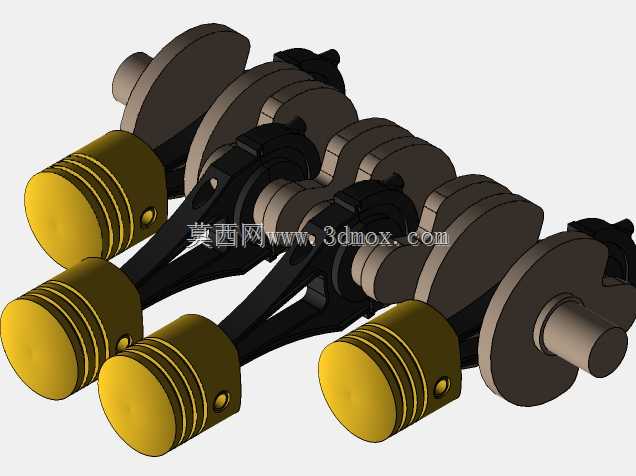

　　往上排布的是活塞销、连杆组件，连杆小头通过活塞销与活塞连接，连杆大头则与曲轴的曲柄销配合，这部分的分解位置需要对齐运动传递的轴线方向，确保在运动仿真时能够清晰展示往复直线运动向旋转运动的转换过程。曲轴组件作为动力输出端，放置在分解视图的上部区域，其主轴颈的同轴度、曲柄销的偏心距直接决定了活塞的运动行程，建模时需要严格按照设计行程计算偏心距尺寸，同时要校核曲轴转动时与连杆、气缸内壁的运动间隙，避免出现运动干涉。周边排布的连接螺栓、密封垫片、定位销等标准件，需要按照实际安装位置对应排布，每个紧固件的拧紧力矩要求、垫片的压缩量设计，都可以在分解视图中对应标注，方便装配工艺人员快速梳理装配流程。

　　从安装边界来看，整套组件的外形尺寸需要匹配设备的机体安装腔尺寸，气缸套的外径配合面需要与机体的安装孔保持H7/p6的过盈配合要求，轴向定位台阶的尺寸需要严格控制，避免气缸套安装后出现轴向窜动。曲轴的两端主轴颈需要与机体的主轴承座孔同轴，安装时需要保证各主轴承孔的同轴度公差在0.02mm以内，否则会出现曲轴转动卡滞、磨损加剧的问题。活塞装入气缸时，活塞环的开口需要相互错开120度，避免开口对齐导致密封失效，这些装配工艺要点都可以通过分解动画的步骤演示直观呈现，让一线装配人员快速掌握操作要点。

　　在运动仿真的设置上，需要按照实际工作状态添加运动约束：活塞与气缸套之间添加移动副约束，限制活塞只能沿气缸轴线方向做往复运动；活塞销与活塞销孔、连杆小头孔之间添加转动副，保证连杆可以随活塞运动灵活摆动；连杆大头与曲柄销之间添加转动副，曲轴主轴颈与机体之间添加转动副，添加驱动后就可以模拟组件的完整工作循环。仿真过程中可以实时监测活塞的运动速度、加速度变化，曲轴的输出扭矩波动，验证设计参数是否满足工况要求，比如内燃机工况下需要校核活塞在上止点、下止点位置的换向冲击，压缩机工况下需要校核活塞到达止点时的余隙容积是否符合设计要求。

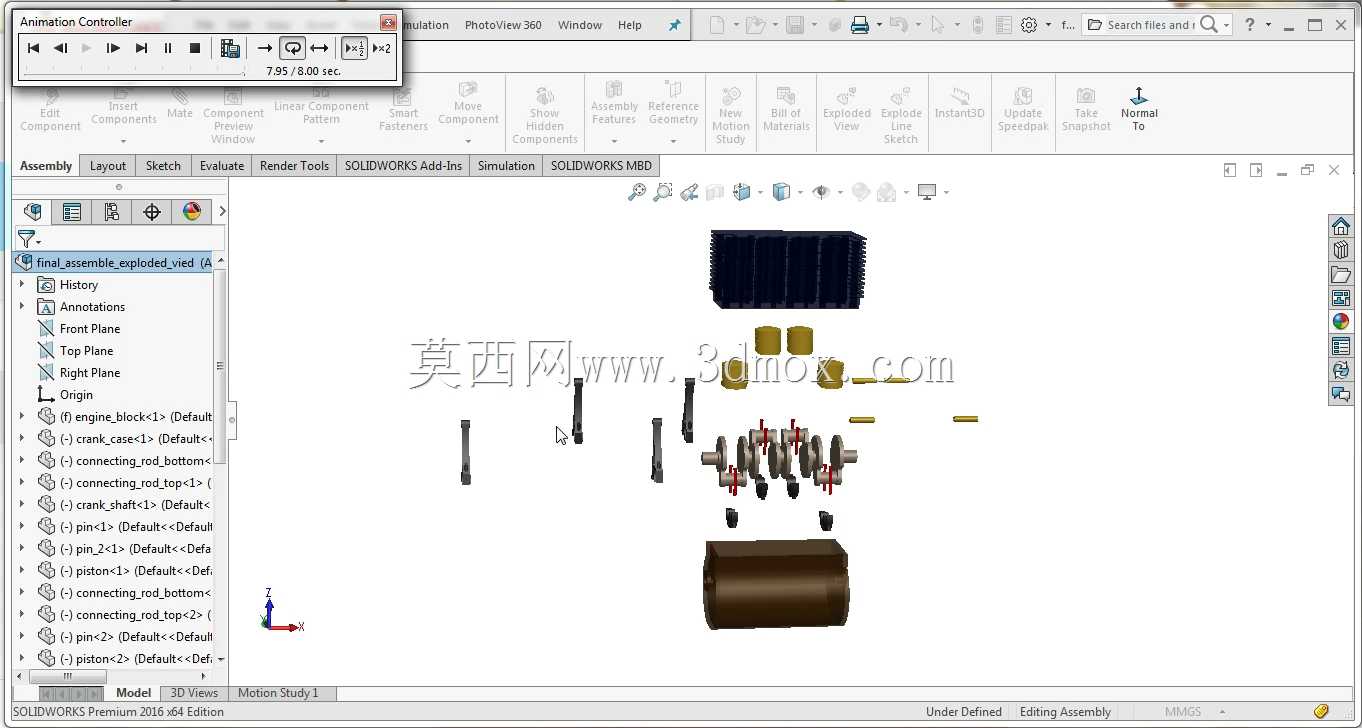

　　很多刚接触结构设计的人员在做这类组件设计时，容易忽略零件分解视图的工艺合理性，往往只是简单把零件沿轴线拉开，没有对应实际的装配顺序，导致分解视图无法指导实际生产装配。正确的分解视图设计需要兼顾可视化效果与工艺指导性，每个零件的分解移动方向要与实际装配时的装入方向一致，零件之间的分解间距要保持均匀，既不能太近导致零件相互遮挡，也不能太远导致整体视图松散，同时要保留装配基准的对齐关系，让查看者能够快速对应每个零件的安装位置。对于需要做运动演示的组件，还要在分解视图的基础上设置装配序列动画，按照从基础件到紧固件的顺序逐步展示装配过程，再反向展示拆卸过程，配合运动仿真的工作循环演示，就能完整覆盖组件从装配到工作运行的全流程展示，不管是用于设计评审、装配培训还是售后维修指导，都能发挥很实际的作用。

　　另外在设计过程中，还要考虑组件的维护便利性，比如气缸套的拆卸空间、活塞环的更换操作空间、曲轴轴承的拆装位置，这些边界条件都可以在分解视图中进行校验，确保设计完成后，后期维护不需要额外拆解过多无关零件，降低设备的维护成本。对于密封件的选型，比如气缸与端盖之间的密封垫片、活塞杆的密封件（如果是双作用气缸结构），需要在分解视图中明确标注密封件的安装槽尺寸、压缩量要求，避免因为密封件选型不当导致工作介质泄漏，影响设备的工作效率。
