立体投影教学用实体结构演示构件

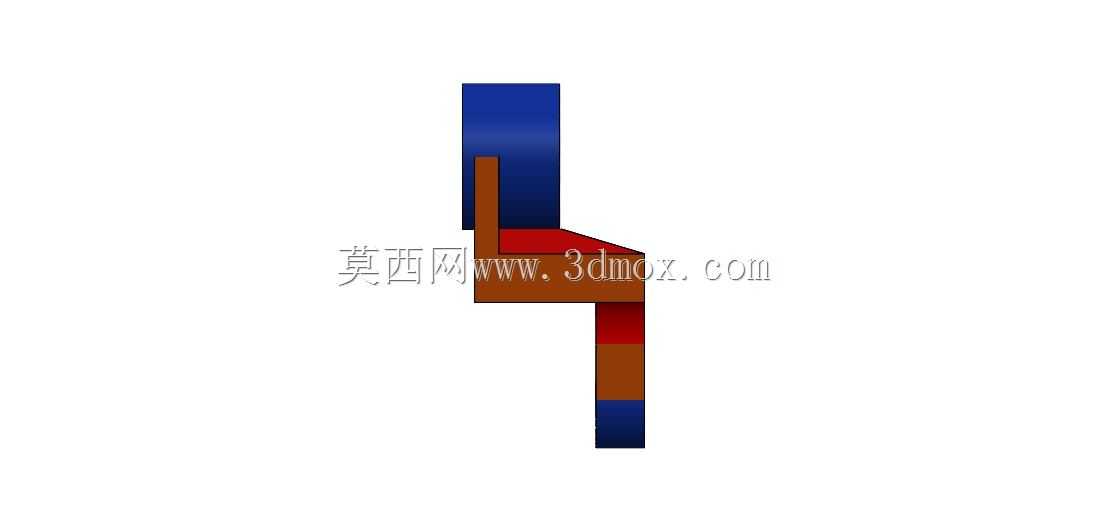

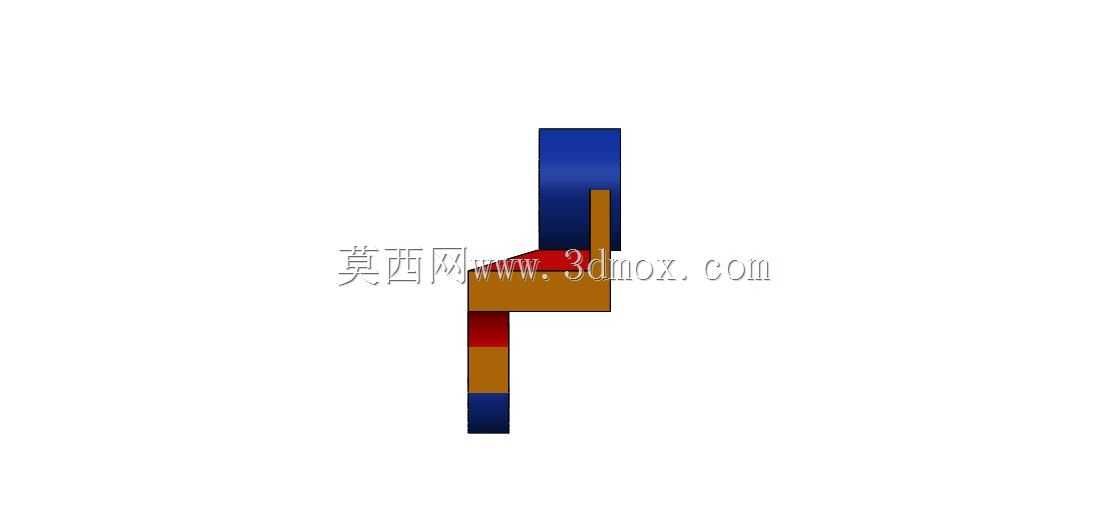

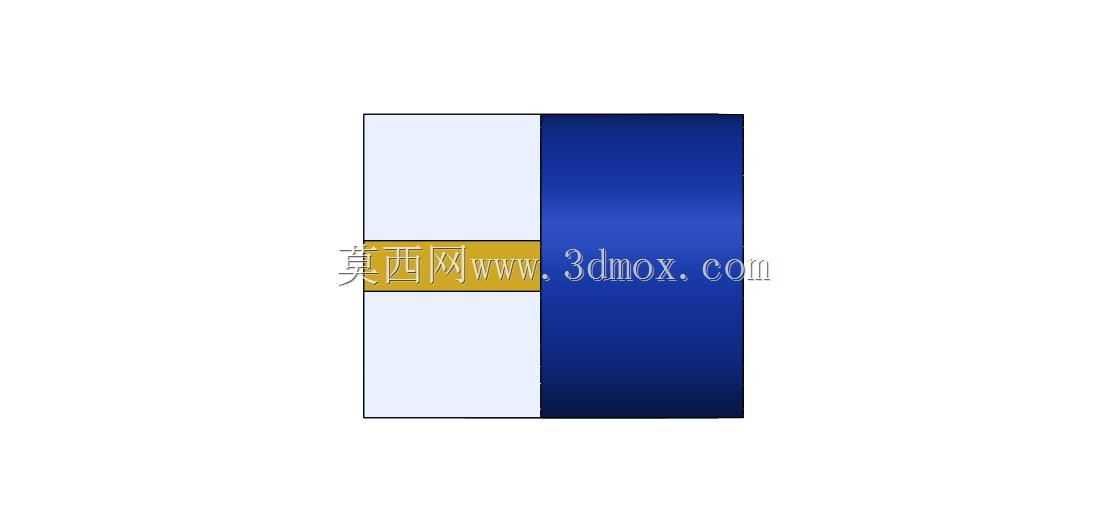

　　在工科院校工程制图课程的立体投影章节教学、企业新入职结构设计人员岗前识图培训场景中，这类实体投影演示构件是不可或缺的实操教具，它能把抽象的正投影规律转化为可直观观察的实体参照，解决纯板书教学中空间想象门槛高、初学者难以快速建立三视图对应逻辑的痛点。日常教学使用时，可将构件放置在投影演示台的正交基准面上，配合三投影面体系的演示架，分别从正立面、水平面、侧立面三个方向投射光线，就能在对应投影面上得到清晰的正视图、俯视图与侧视图，学员可以直接对照实体轮廓与投影线条的对应关系，快速理解曲面、平面在不同投影角度下的呈现规律，掌握可见轮廓线、不可见轮廓线的绘制规则，比单纯依靠教材上的二维示意图学习效率提升明显。

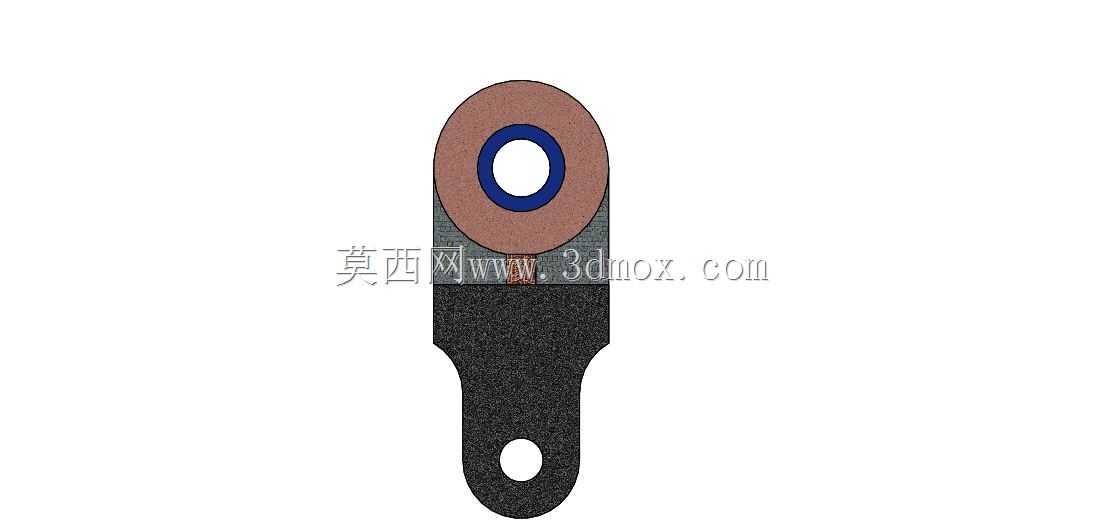

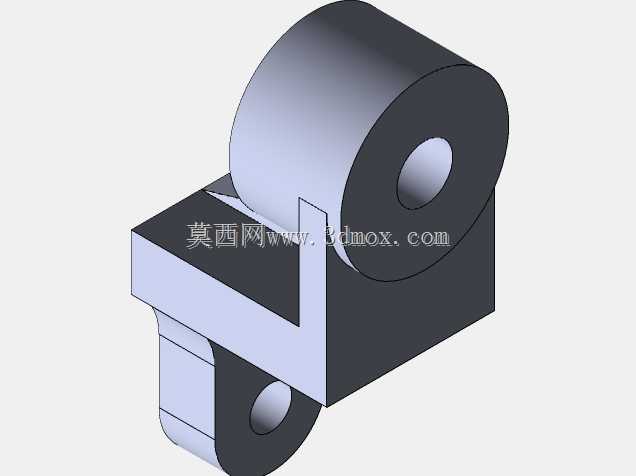

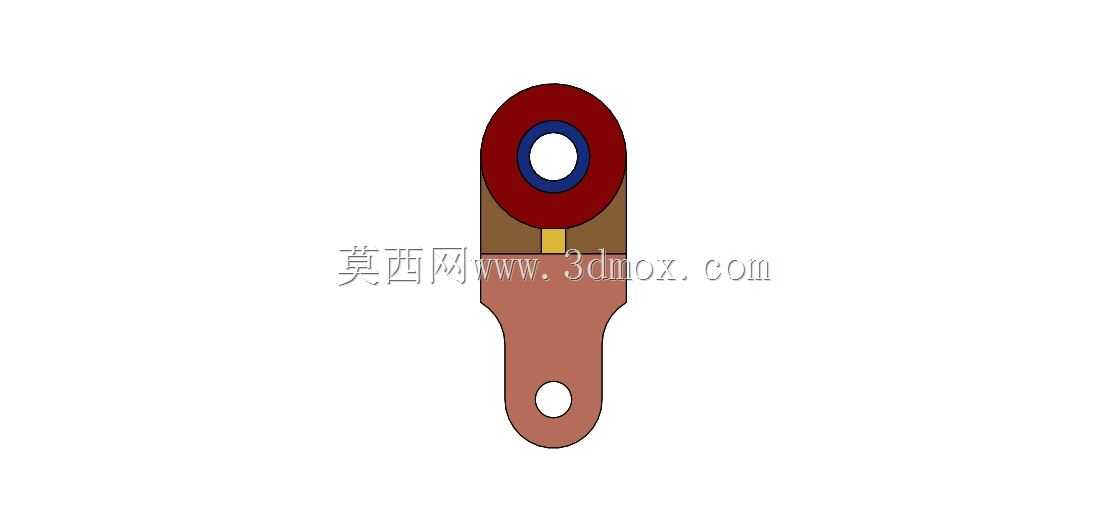

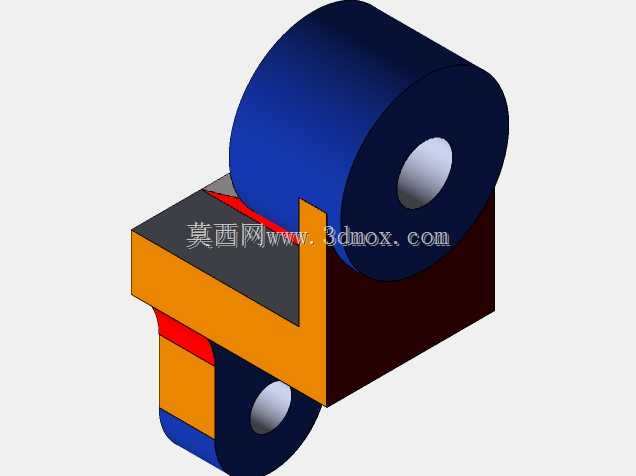

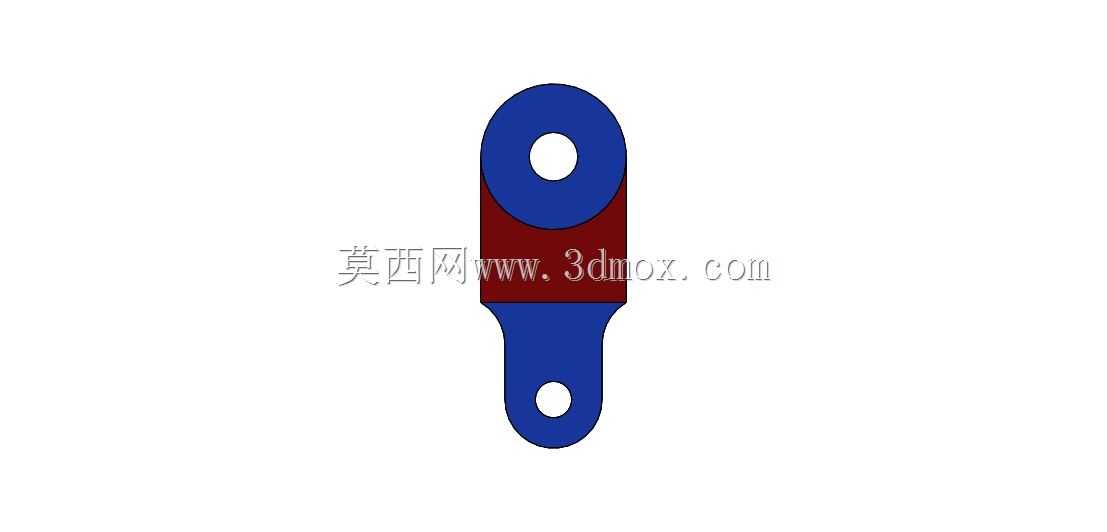

　　从结构设计思路来看，这个构件没有采用规则的立方体或者单一回转体结构，而是特意组合了平面安装支耳、弧形过渡曲面、中间铰接腔体、定位凸台等多种常见机械结构特征，每一处结构的投影都对应工程制图中的典型考点：两侧带安装孔的支耳是平行于正立面的平板结构，正投影能完整呈现支耳外形与安装孔的实形，水平投影与侧投影则积聚为直线段，刚好用来讲解投影的积聚性原理；中间的弧形曲面部分没有采用完整圆柱面，而是做了局部切边与曲面过渡，投影时会出现曲面轮廓线与平面交线的区分问题，能帮助学员区分曲面转向轮廓线与实际棱线的差异；中间的腔体结构带有半开放的槽口，侧投影时槽口的不可见轮廓需要用虚线绘制，刚好对应虚线使用规则的教学点。

　　设计时特意控制了构件的整体尺寸，整体长宽高控制在150mm100mm120mm范围内，既不会因为尺寸过小导致投影时细节模糊，后排学员看不清轮廓特征，也不会因为尺寸过大导致携带、存放不便，适配常规教学用投影演示台的安装边界。两侧支耳上的安装孔采用直径8mm的标准通孔，孔间距设置为120mm，可以直接固定在通用教学演示架的T型槽上，不需要额外制作转接工装，更换不同教学构件时拆装便捷。构件的所有棱边都做了R1的圆角处理，避免教学使用时尖锐边角划伤学员，同时圆角的投影也能作为额外的教学点，讲解小工艺结构在三视图中的简化绘制规则。

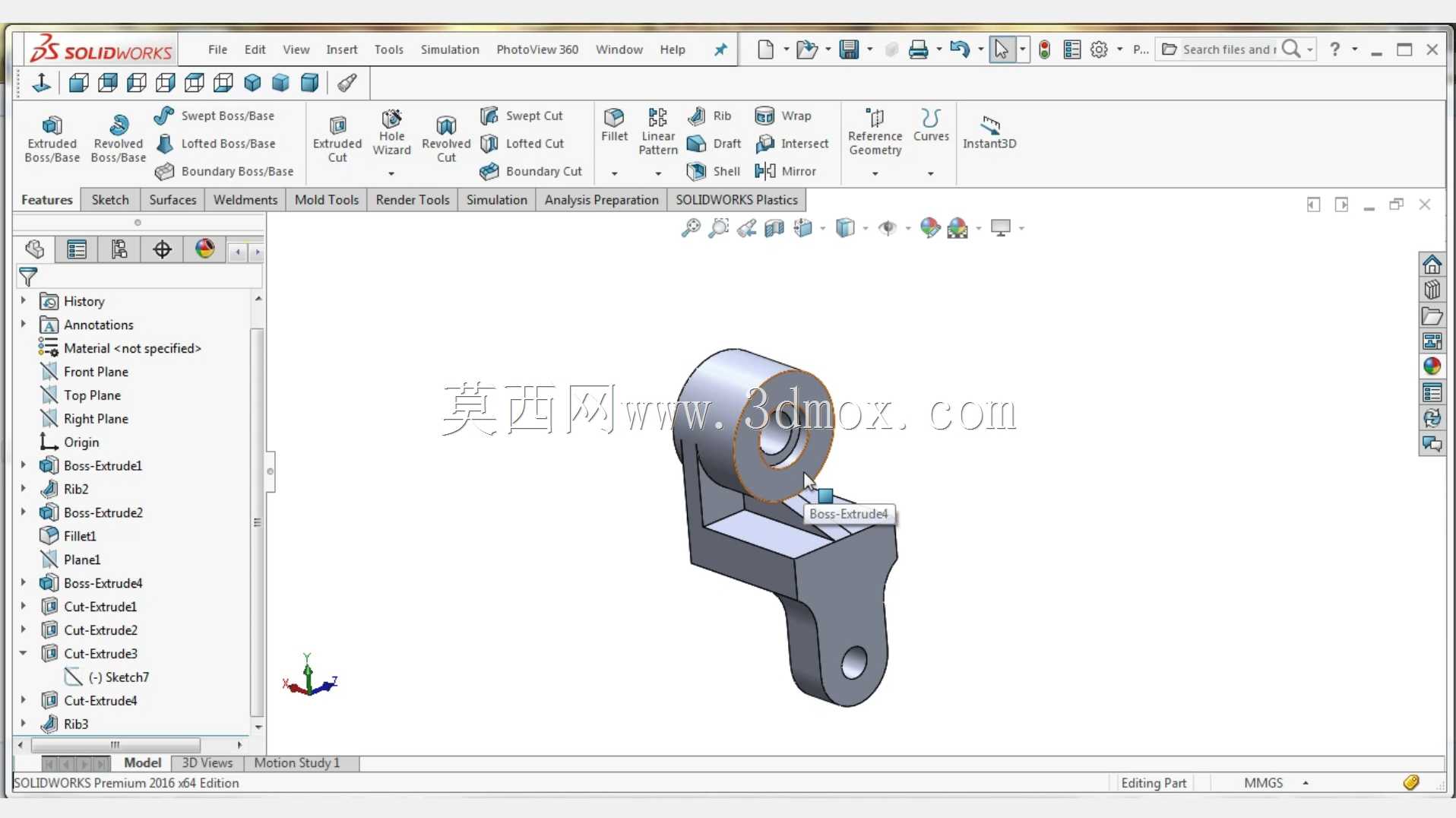

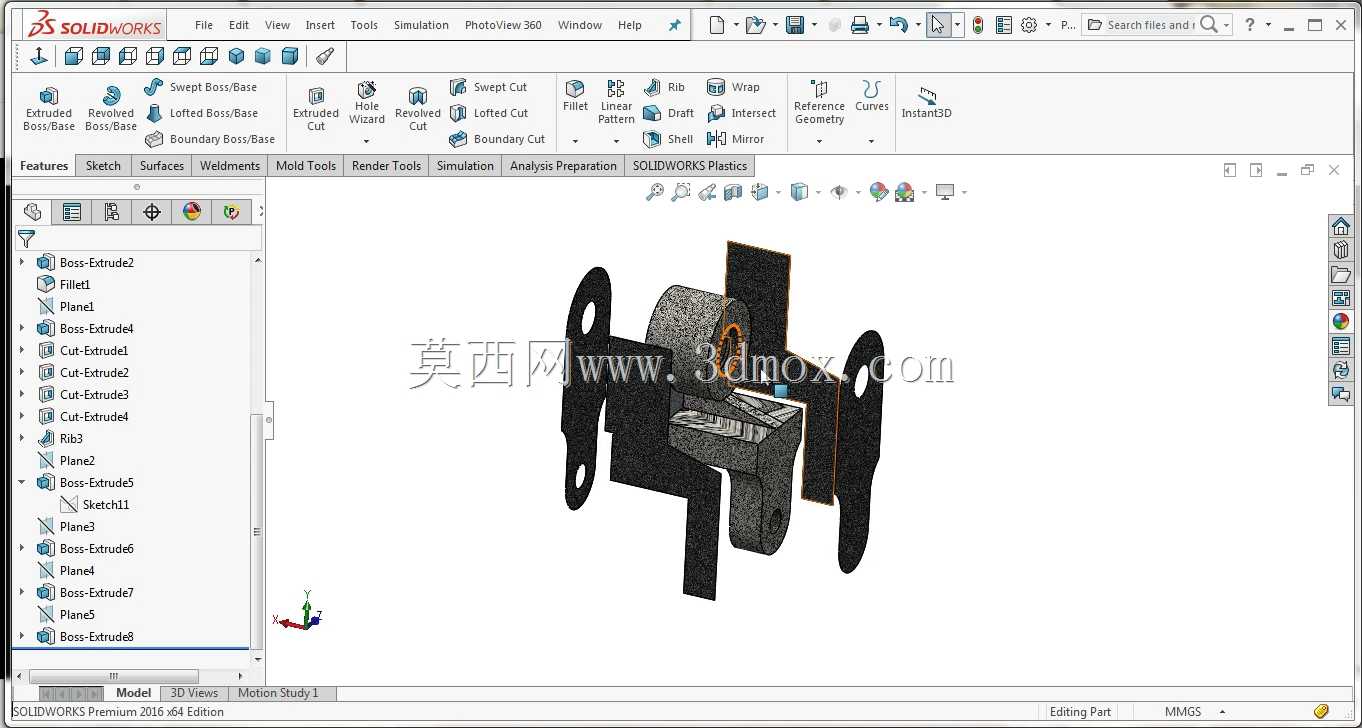

　　实际使用过程中，这个构件不仅能用来讲解基础的点线面投影规律，还能拓展讲解截交线、相贯线的绘制逻辑：构件上曲面与平面的交线、不同直径曲面衔接处的相贯线，都可以通过调整投影角度，让学员直接观察交线的空间形态，再对照投影面上的线条形状，理解相贯线的简化画法适用场景。不同于教材上理想化的例题模型，这个构件的结构特征全部来自实际工业产品中的常见结构，学员掌握这个构件的投影绘制逻辑后，能快速过渡到实际机械零件的识图工作，不会出现教学内容与实际工作脱节的问题。在三维建模教学环节，这个构件也可以作为基础建模练习案例，学员可以通过拉伸、旋转、切除、圆角等基础特征命令完成建模，再通过软件自带的投影功能生成对应的三视图，对照实体投影结果校验建模准确性，形成从实体观察到建模再到工程图输出的完整练习闭环。

　　构件的表面做了哑光磨砂处理，避免投影时因为表面反光导致投影轮廓出现亮斑，影响学员对线条的观察。不同结构部分的轮廓衔接处没有做多余的装饰性结构，所有结构都服务于投影教学的需求，没有冗余设计，确保每一处轮廓在投影时都能对应明确的制图知识点，不会因为多余结构干扰学员的判断。
