叉型铰接连接臂机械结构设计

该叉型铰接连接臂属于机械传动系统中的典型连接件，在各类需要实现摆动传动、角度调节、力传递的设备场景中应用广泛，常见于轻工自动化生产线的工件夹持机构、小型工程机械的操作连杆组、专用设备的档位切换传动结构、工装夹具的压紧联动组件中，核心作用是在两个存在相对摆动需求的构件之间传递扭矩与拉力，同时补偿小范围的装配角度偏差，避免刚性连接带来的应力集中问题。

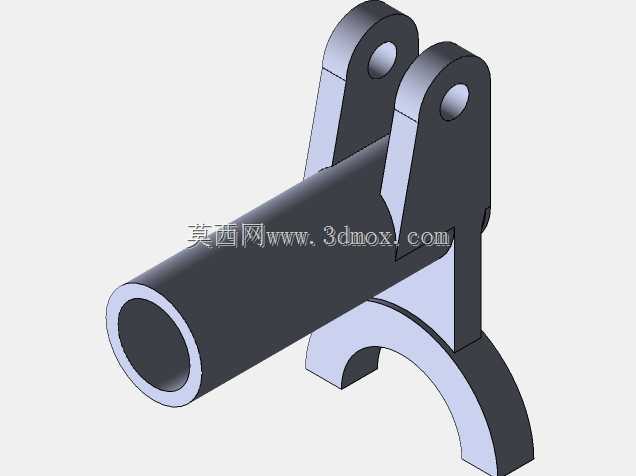

从功能特性来看，该构件上端采用开口叉型结构，叉口内侧设置同轴铰接孔，可通过圆柱销与配套的主动摆杆或从动执行端连接，叉口的开口尺寸经过匹配设计，能够保证铰接配合件在设定摆角范围内无干涉运动，铰接孔的同轴度公差控制在合理区间，可减少铰接副的偏磨问题，延长铰接结构的使用寿命。构件下端为带定位轴肩的圆柱安装段，可插入对应安装基座的定位孔内，通过端面螺栓完成轴向固定，轴肩位置可承担轴向载荷，避免安装螺栓受剪切力，提升连接可靠性。

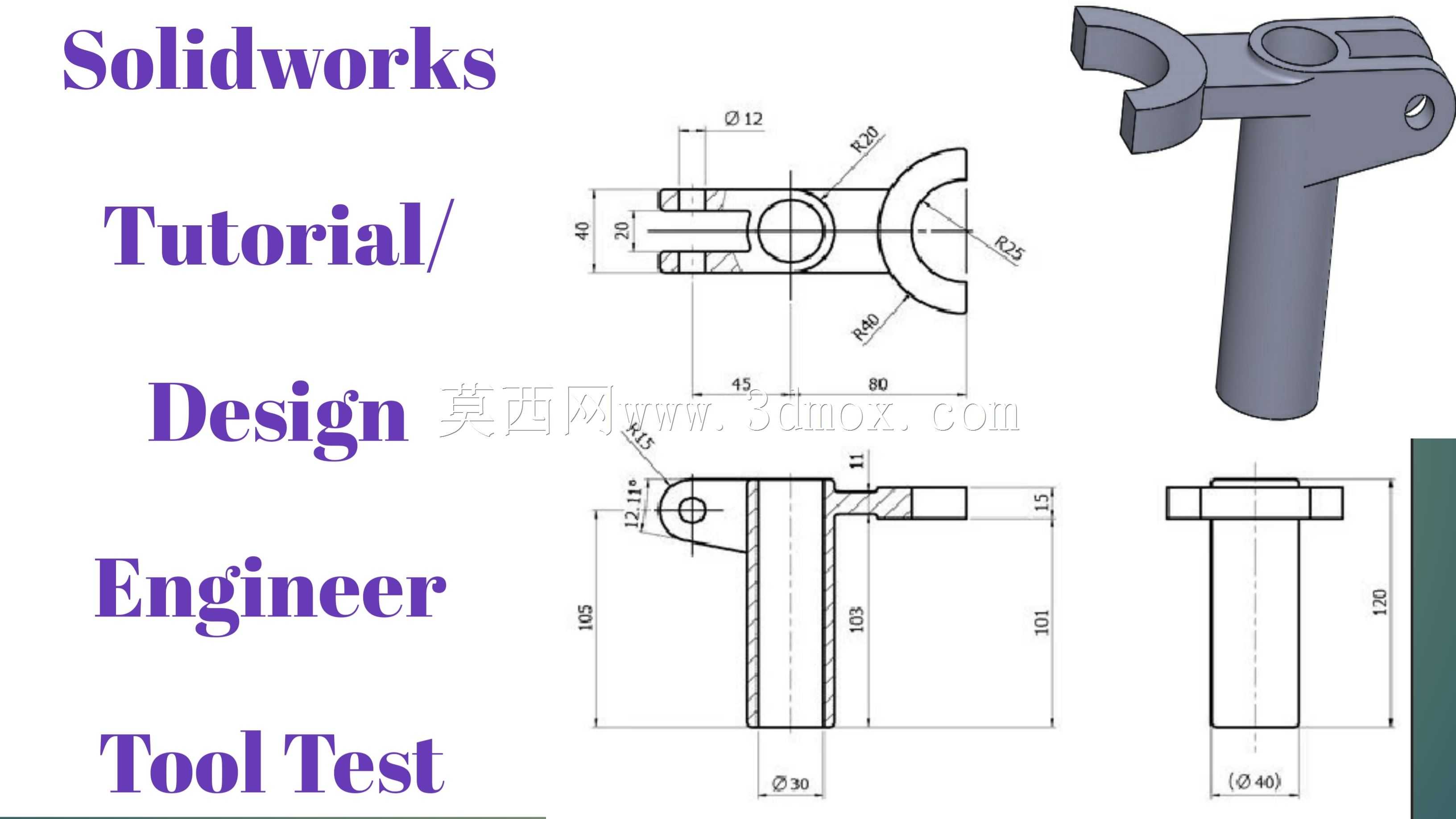

设计过程中首先明确了构件的受力边界：正常工作状态下，铰接端承受的径向载荷沿叉口对称面分布，因此叉型部位的过渡圆角做了加大处理，避免应力集中在叉根位置，从工程图尺寸可以看到，叉根位置设置了R25的过渡圆弧，可有效分散工作载荷，降低交变应力下的疲劳断裂风险。整体外形尺寸经过安装边界校核，总长度方向的安装尺寸匹配对应基座的安装空间，叉口张开角度适配配套铰接件的摆动行程，下端圆柱段的直径与安装孔采用间隙配合，装配时可快速对位，不需要额外修配即可完成安装。

结构细节上，构件侧面设置的横向通孔用于安装锁紧销，可在铰接件装配到位后完成轴向限位，防止铰接销在设备运行过程中脱出；上端叉部的顶面设置的沉孔可安装润滑脂注油嘴，方便日常维护时向铰接副注入润滑脂，减少铰接面的磨损，降低运行噪音。构件的壁厚经过强度校核，在满足额定载荷下的刚度要求的同时，尽可能控制整体重量，减少传动过程中的惯性负载，提升传动响应速度。

从安装适配性来看，该构件的所有安装尺寸均采用通用机械设计标准，铰接孔直径、安装轴径、连接螺纹规格都符合常规机械传动件的尺寸系列，不需要额外定制配套连接件即可完成装配，可直接替换同规格的老旧损坏构件，降低设备维护的配件采购成本。在三维建模过程中，所有配合面的形位公差都做了对应设定，铰接孔与安装轴的垂直度、叉口两侧面的平行度都满足实际装配要求，建模完成后可直接导出工程图用于加工生产，也可导入装配体中完成运动仿真，验证整个连杆机构的运动行程是否存在干涉，提前排查设计缺陷。
