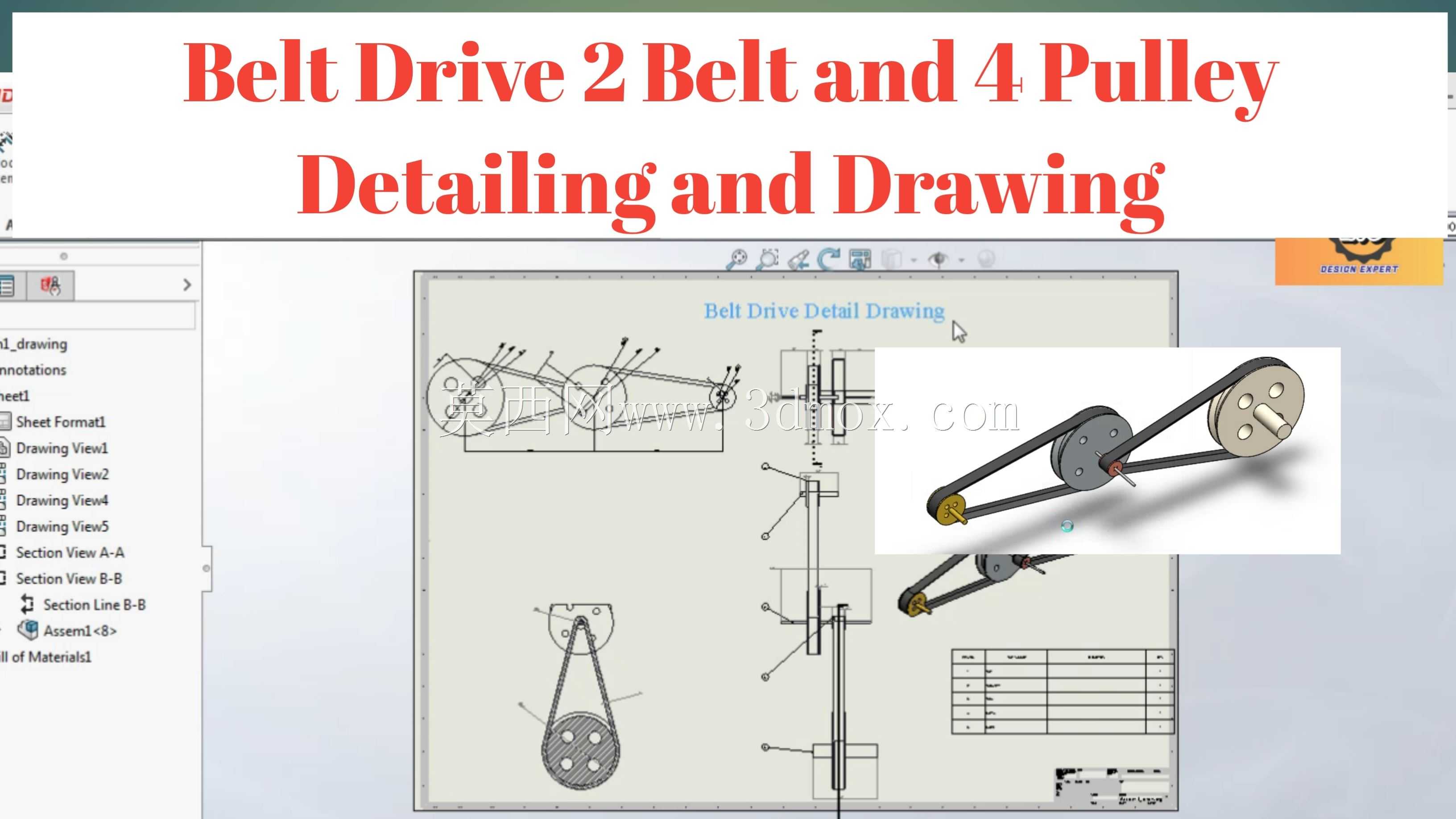

在常规工业传动场景里,双皮带搭配四个带轮的传动布局,常被用在需要多级减速、多输出轴同步驱动的设备上,比如小型轻工输送线、台式加工设备的动力传输段、农用小型机具的动力分配单元,这类布局相比单皮带单组带轮的结构,能在有限安装空间里实现更大的传动比覆盖,同时分散单条皮带的负载,降低单根皮带的疲劳损耗速度。这套传动结构的详图设计,核心是把每个带轮的安装位、皮带的张紧行程、相邻带轮的中心距公差都做了明确标注,不会出现现场装配时皮带跑偏、张紧力不足或者过紧拉坏轴承的问题。从设计思路上看,四个带轮并非等径设计,其中两个作为动力输入与一级减速的主动从动轮,剩下两个承担二级减速与动力输出的功能,两条皮带分别对应两级传动路径,
彼此的张紧调节位做了错位布置,避免调节其中一条皮带张紧度时干扰另一条的安装状态。实际装配时要注意,带轮的轮槽基准面需要保持在同一平面内,详图里标注的带轮轴向定位尺寸,就是为了保证皮带运行时不会出现偏磨,轮槽的截面尺寸匹配常用的三角带规格,不需要额外定制特殊型号的传动带,后期维护更换配件的通用性更强。安装边界上,整套传动组件的外轮廓尺寸适配常规的设备机架安装位,输入轴与输出轴的轴伸长度、键槽尺寸都做了标准化设计,能直接匹配常用的Y系列电机输出端,以及后续负载端的连接法兰,不需要额外做转接轴套。从功能特性来说,这套双皮带四带轮的结构,在运行时能缓冲设备启动瞬间的冲击载荷,皮带本身的弹性特性能吸收一部分振动,相比齿轮传动的硬连接,
对配套的轴承、轴类零件的冲击更小,适合中低速、载荷有小幅波动的传动场景。详图里还标注了每个带轮的轮毂厚度、辐板结构,在保证带轮结构强度的前提下,尽可能降低带轮自身的转动惯量,减少设备启动时的动力损耗。另外,图纸里给出的皮带包角参数,都满足传动设计的规范要求,最小包角不低于120度,避免传动过程中出现打滑丢转的问题,张紧轮的预留安装位也在详图里做了标识,当设备运行一段时间皮带出现松弛时,不需要拆解整套传动结构,就能通过张紧轮快速调整皮带张紧力。在实际设备改造场景里,这套传动结构的详图可以直接作为加工参考,带轮的材质推荐采用HT200灰铸铁,减震性好且加工成本低,批量加工时不需要复杂的工装就能完成轮槽的车削加工,
轴孔的公差配合选用H7/k6的过渡配合,保证带轮和轴的同轴度,同时方便后期拆卸维护。图纸里的剖面视图清晰展示了带轮的内部结构,没有冗余的减重孔设计,避免应力集中导致带轮在高速运行时出现开裂问题,键槽的位置对称度公差也做了明确标注,保证动力传递时轴和带轮受力均匀,不会出现偏载导致的轴弯曲问题。整套传动结构的设计没有采用特殊的非标零件,所有紧固件、轴承、皮带都选用市场上通用的标准件,从源头降低了整套机构的制造成本与后期维护难度,在中小型设备的动力传输环节,这类布局的可靠性已经经过大量现场应用验证,只要按照详图的尺寸要求加工装配,就能实现稳定的动力传输,日常维护只需要定期检查皮带的磨损情况、张紧力是否合适,不需要频繁拆解检修。
