内燃机活塞结构设计工程详图

　　作为往复式内燃机的核心运动部件，活塞的设计直接决定动力单元的做功效率、运行可靠性与服役寿命，这类零件的工程详图需要覆盖从外形轮廓到内部结构、从配合尺寸到形位公差的全维度信息，为加工制造、装配校验、维修替换提供统一的技术依据。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、单缸柴油机等动力设备，覆盖农用机械、小型发电机组、园林工具、轻型摩托等多个终端领域，不同应用场景下的活塞会根据工况负荷调整壁厚、环槽数量与销座结构，但核心的功能逻辑保持一致：在气缸内完成往复直线运动，通过活塞销、连杆将燃烧做功的压力传递给曲轴，实现化学能到旋转机械能的转换，同时配合活塞环完成燃烧室密封、热量传导与机油控油的核心功能。

　　从设计思路层面拆解，活塞的头部采用阶梯式环槽结构，最靠近顶面的环槽用于安装气环，负责密封燃烧室的高温高压燃气，避免做功气体窜入曲轴箱造成动力损失；下方的环槽搭配油环，负责刮除气缸壁上多余的润滑油，同时在缸壁上铺展均匀的油膜实现润滑减磨，避免机油窜入燃烧室参与燃烧造成积碳。活塞顶面的轮廓根据燃烧室匹配需求做了适配性设计，可配合气缸盖形成合理的挤气涡流，优化油气混合效率，提升燃烧充分度。活塞的裙部设计为微椭圆型面，并非正圆柱结构，这是考虑到活塞工作时头部温度高于裙部，热膨胀量更大，同时侧推力作用下裙部会产生弹性变形，预变形的椭圆结构可以保证热态工况下活塞与气缸壁的配合间隙均匀，避免出现拉缸、卡滞等故障。销座部位采用加厚加强结构，设置了活塞销的安装孔与卡环槽，卡环槽用于安装限位卡簧，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁；销座与活塞内腔之间设置了过渡加强筋，分散做功时的冲击载荷，避免应力集中造成销座开裂。

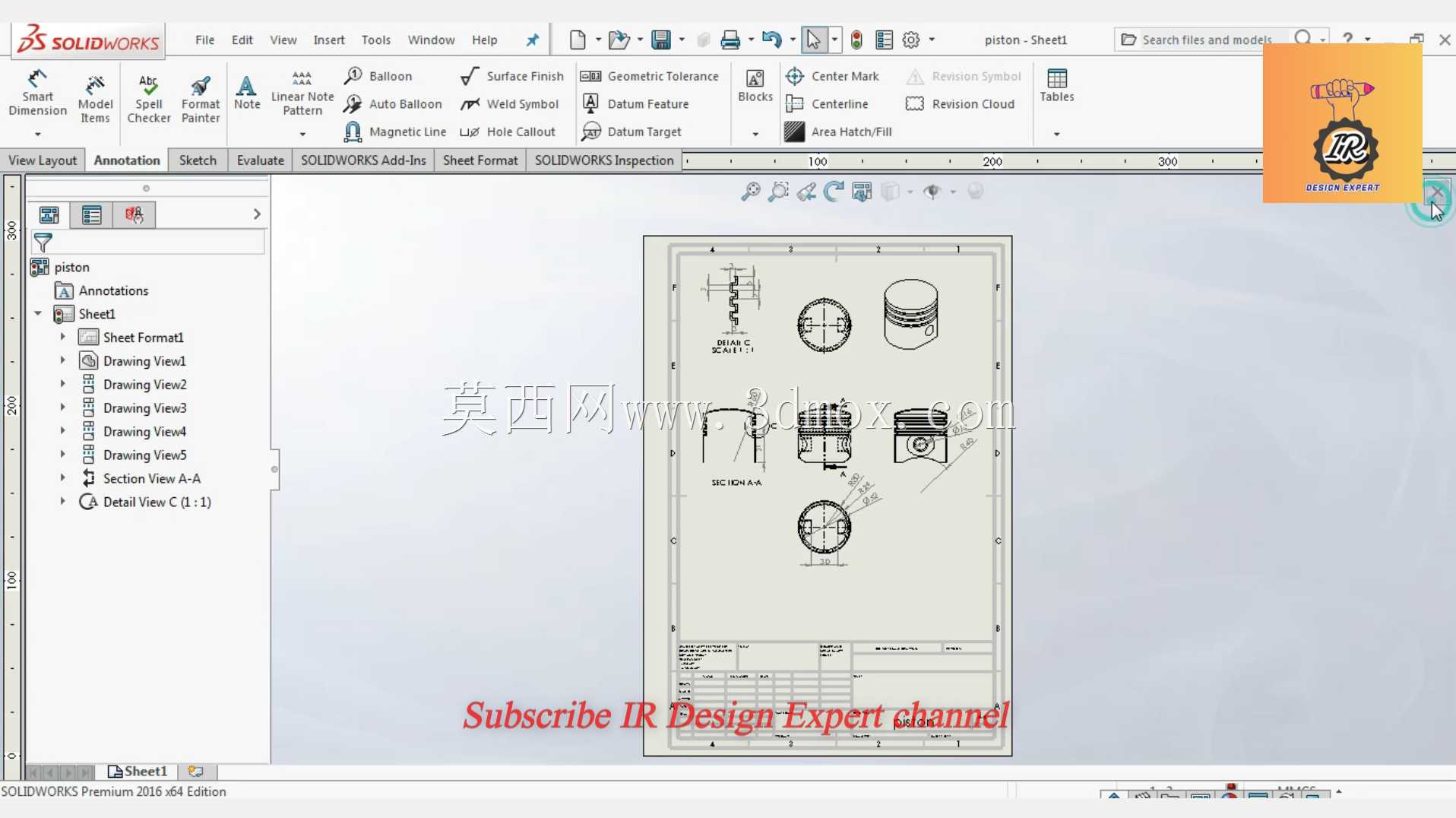

　　从安装边界与尺寸配合来看，活塞的外径尺寸需要与气缸内径保持严格的配合公差，冷态下预留合理的膨胀间隙，间隙过大会造成敲缸、密封不良，间隙过小则会在热态下出现卡滞。活塞销孔的同轴度、裙部圆柱度、环槽的平面度都有严格的形位公差要求，环槽的宽度与深度需要与对应规格的活塞环完全匹配，保证环的侧隙、背隙处于合理范围，既可以让活塞环灵活浮动实现密封，又不会因为间隙过大造成泵油效应。活塞的总长度需要匹配对应的曲轴行程与连杆长度，保证活塞运行到上止点时不会碰撞气门与气缸盖，运行到下止点时不会脱出气缸套。内腔的减重设计在保证结构强度的前提下尽可能降低活塞的往复运动质量，减小曲轴连杆机构的惯性负荷，提升发动机的最高转速响应能力。这类工程详图同时标注了各部位的表面粗糙度要求，活塞裙部作为与气缸壁配合的摩擦面，需要较低的粗糙度来减少磨合时间、降低摩擦损耗；环槽、销孔作为配合安装面，也有对应的粗糙度要求来保证配合精度，非配合的内腔表面则适当放宽要求，平衡加工成本与使用性能。在实际建模与出图过程中，需要将活塞的三维模型与二维工程图做全参数关联，任何尺寸调整都可以同步更新视图与标注，避免设计迭代过程中出现尺寸错漏，为后续的工艺编制、数控加工、三坐标检测提供准确的技术基准。
