活塞缸装配结构与运动仿真教学案例

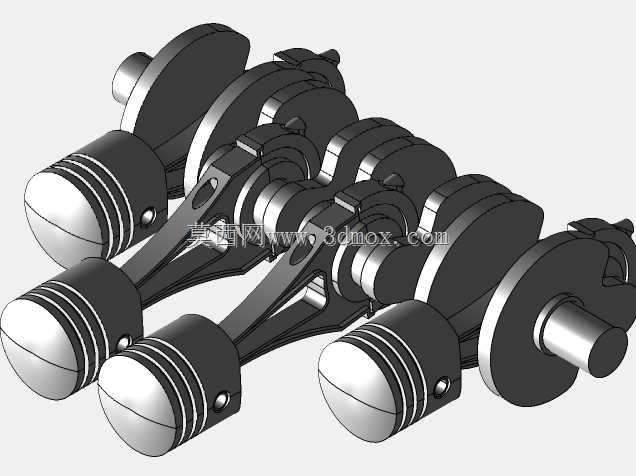

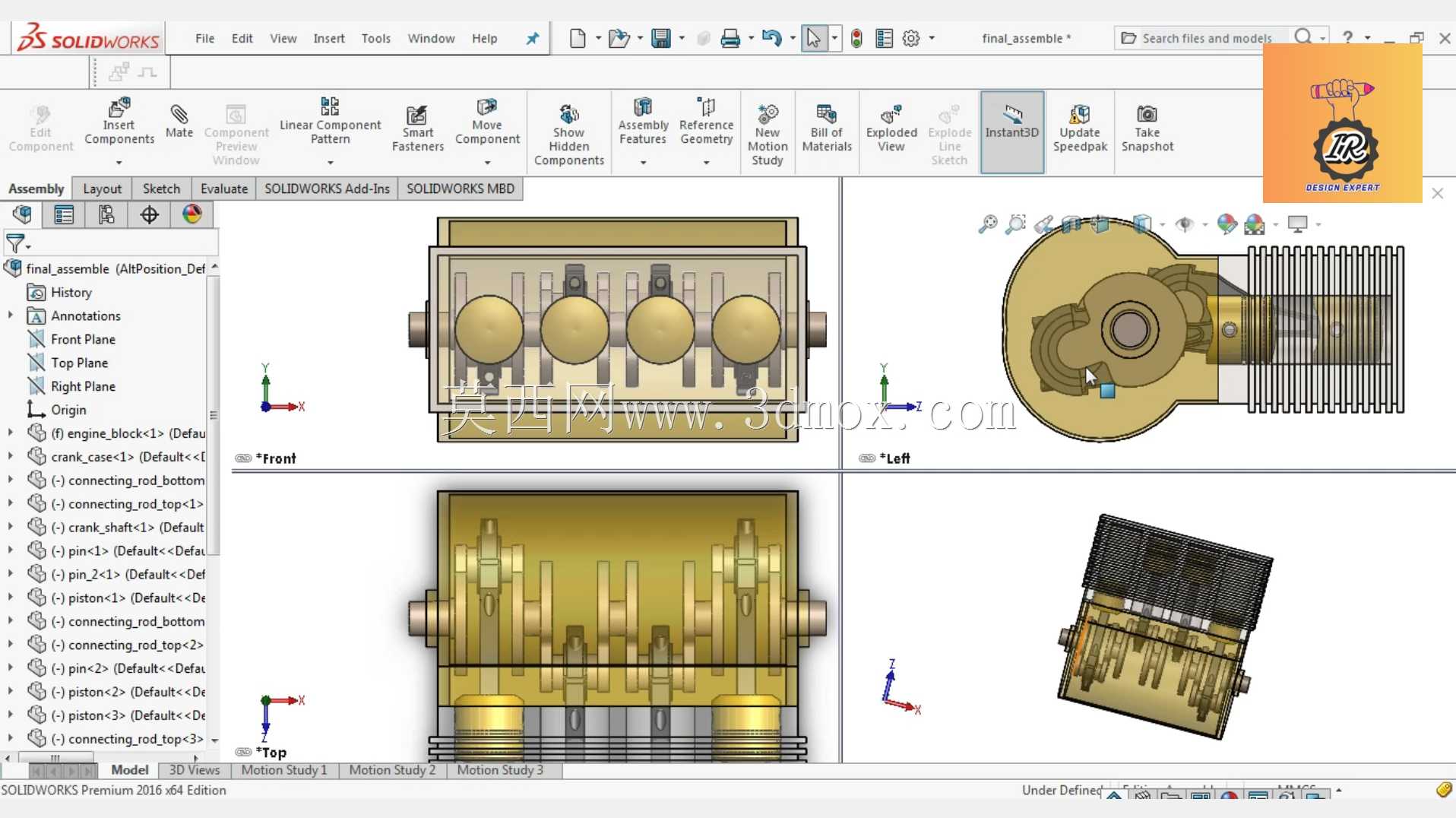

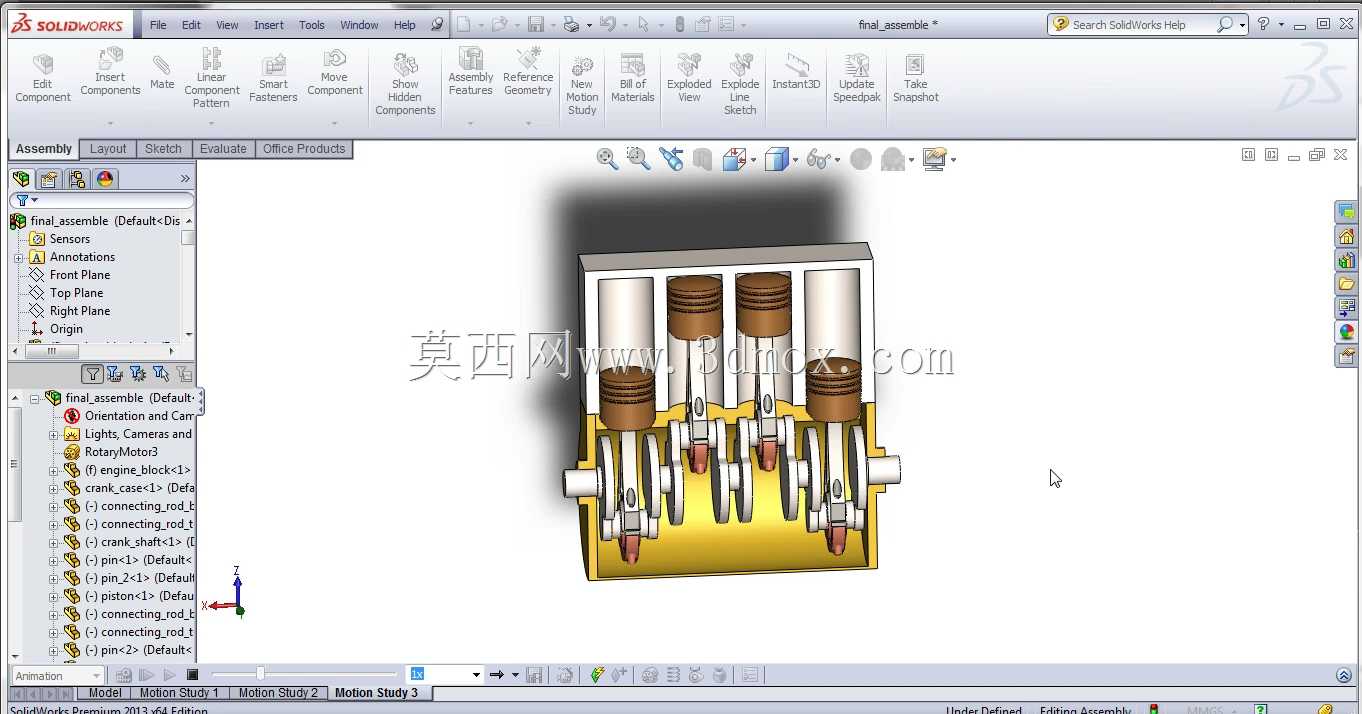

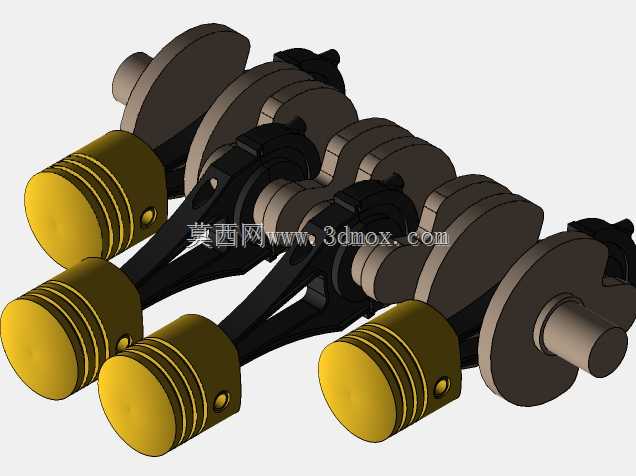

在动力传动类设备的研发与教学场景中，活塞缸作为将流体压力转换为机械往复运动的核心执行部件，其装配精度直接决定整套动力单元的输出效率与运行寿命，很多刚接触结构设计的从业者往往容易忽略装配公差链对运动顺畅度的影响，甚至出现活塞运行卡滞、密封件偏磨泄漏的问题，这套活塞缸装配与运动研究的三维内容，刚好能把实际设计中需要注意的装配逻辑、运动干涉点直观呈现出来。从实际应用场景来看，这类活塞缸结构广泛覆盖液压压力设备、气动输送线、内燃机动力单元、工程机械执行端等多个领域，不同工况下对活塞的行程、缸体内壁粗糙度、密封件选型、连杆铰接间隙的要求差异极大，比如高压液压工况下需要考虑缸体壁厚的承压变形量，低压气动场景则更侧重活塞运动的响应速度与启停缓冲设计。做这套结构的三维设计时，首先要锚定的是安装边界尺寸，缸体的两端安装法兰孔位需要匹配配套设备的安装基面，同轴度公差要控制在合理区间，避免装配后活塞杆出现径向偏载；活塞与缸体内壁的配合间隙需要结合密封件的压缩量来设定，间隙过大会导致压力腔内泄、输出力不足，间隙过小则会增大运动摩擦阻力，甚至在热胀工况下出现抱死问题。从装配逻辑来看，整套结构的装配顺序需要遵循从内到外、从固定端到运动端的原则，先将活塞杆与活塞本体通过锁紧结构固定，注意活塞环槽的朝向要匹配介质流动方向，避免密封件在压力冲击下出现翻边失效；之后将密封组件依次装入活塞的对应环槽，装入缸体前要在密封件表面涂抹适配的润滑介质，避免装配过程中划伤密封唇口；连杆与活塞销的铰接位置要保留合理的转动间隙，同时加装轴向限位结构，防止运动过程中活塞销出现轴向窜动剐蹭缸体内壁。运动仿真环节的核心是验证整套机构在全行程范围内的干涉情况，要重点检查活塞运行到上下止点时，连杆摆动角度是否会和缸体端部、曲轴连接结构出现空间碰撞，同时要核算不同曲轴转角下活塞的运动速度、加速度变化曲线，判断惯性力对整套传动机构的冲击影响，很多实际设备运行中出现的异常振动、连接螺栓松动问题，本质上就是设计阶段没有校核活塞往复运动的惯性力匹配，导致支撑结构长期受交变载荷出现疲劳失效。做这类结构的三维建模时，不能只做外观层面的几何堆砌，要把每个配合面的公差属性、装配约束关系都在模型中体现出来，比如活塞销与活塞销座的过渡配合、连杆小头衬套与活塞销的间隙配合，这些配合属性直接决定了装配工艺的制定，以及后续运动仿真的参数设置是否贴合实际工况。另外还要考虑维护拆装的便利性，比如缸体端盖的紧固螺栓位置要预留足够的扳手操作空间，密封件的安装槽尺寸要符合标准件的选型规范，避免后续维护时出现密封件难以采购、拆装需要破坏原有结构的问题。在教学场景中，这套内容可以帮助初学者快速理解往复运动机构的动力传递路径，从曲轴的旋转运动输入，通过连杆转换为活塞的直线往复运动，整个过程中每个零件的受力方向、相对运动关系都能通过仿真直观呈现，比单纯看二维图纸更容易建立空间结构认知。实际工程应用中，很多活塞缸的失效都出现在装配环节，比如密封件装反、活塞销卡簧漏装、连杆螺栓拧紧力矩不足，这些问题在三维装配校验环节如果能做充分的干涉检查与装配工艺模拟，就能大幅降低现场装配的出错率，减少设备调试阶段的故障排查时间。针对不同的使用场景，活塞的结构形式也会做对应调整，比如高速运动工况下会采用轻量化的铝合金活塞，搭配耐磨的活塞环结构；高压重载工况下则会采用钢制活塞，增大活塞与缸体的接触面积来降低比压，这些设计细节都需要结合实际载荷参数来确定，而三维模型的参数化设计特性，刚好可以快速调整活塞直径、行程、连杆长度等核心参数，快速匹配不同的设计需求，不用从零开始重新搭建结构。
