活塞气缸总成装配详图与结构设计解析

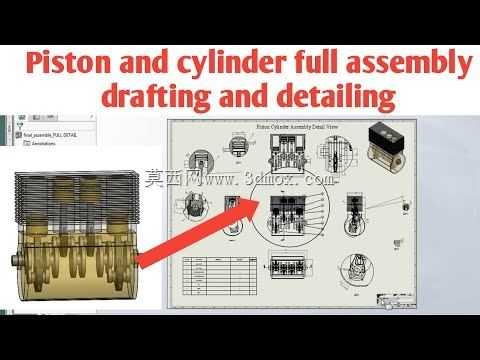

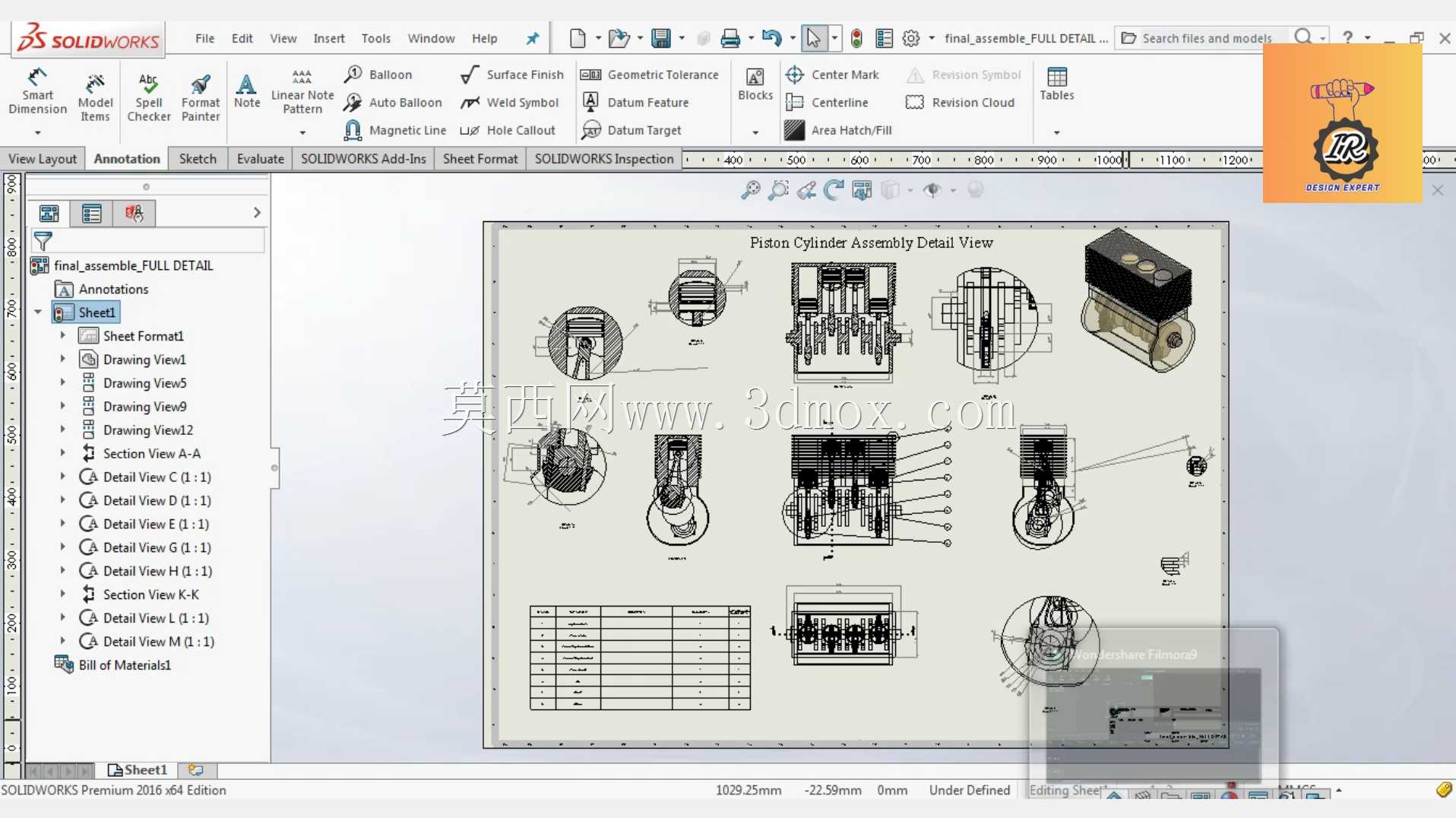

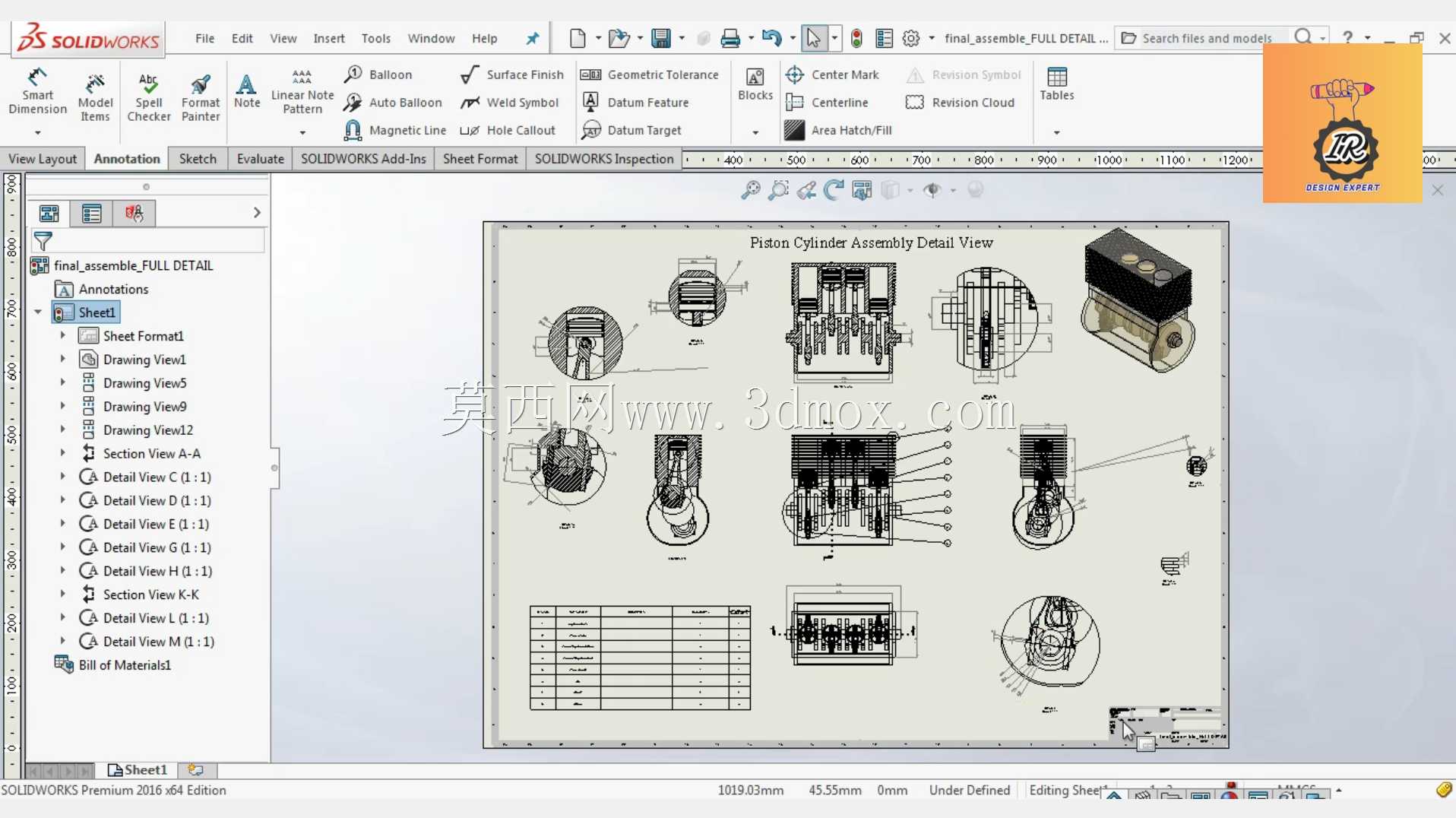

在往复式动力机械的结构设计环节，活塞气缸总成作为核心做功单元，其装配细节的合理性直接决定整套设备的运行可靠性与动力输出效率，这类装配详图的绘制核心是把各配合零件的形位关系、安装边界、连接逻辑完整呈现，给后续的零件加工、整机装配、运维检修提供统一的技术参照。从实际应用场景来看，这套总成结构广泛适配小排量通用汽油机、小型空气压缩机、低压往复泵这类通用动力设备，不同应用场景下的细节设计会有针对性调整：比如配套通用动力设备时，活塞环槽的宽度、活塞销孔的同轴度公差会偏向耐热耐磨的设计取向，活塞顶部的燃烧室造型会配合气缸盖的结构优化油气混合效率；配套空压机类设备时，会侧重活塞环的密封结构设计，调整活塞与气缸壁的配合间隙，减少压缩气体的泄漏量，提升容积效率。整套图纸的设计逻辑是从总装布局入手，先确定曲柄连杆机构的运动包络边界，以此反推气缸的内壁长度、曲柄箱的内部空腔尺寸，避免运动过程中活塞、连杆、曲轴部件出现运动干涉。具体到各零件的设计细节，活塞部分采用变椭圆截面的裙部设计，工作状态下受热膨胀后能与气缸壁保持均匀的配合间隙，避免冷态敲缸、热态拉缸的问题；活塞销采用全浮式连接结构，销孔两端设置挡圈槽，安装卡簧后限制活塞销的轴向窜动，防止销端刮蹭气缸内壁；活塞环槽的位置与宽度根据密封需求设置，气环槽与油环槽的深度差经过运动校核，保证油环能有效刮除气缸壁多余的润滑油，避免机油窜入燃烧室。气缸部分的外形设计兼顾散热需求与安装刚性，外壁的散热筋片间距、高度根据热负荷计算确定，保证设备持续运行时气缸壁的温度分布均匀，不会出现局部过热导致的变形；气缸两端的连接法兰尺寸与安装孔位经过公差匹配，一端连接气缸盖形成密闭的做功腔室，另一端与曲柄箱对接，对接面设置密封槽，安装密封垫后防止润滑油泄漏与外界杂质进入腔体内部。曲柄箱作为承载曲轴连杆机构的基体，其内部的轴承安装位同轴度是设计核心，两端的轴承孔需要保证同轴度公差在合理范围内，避免曲轴运转时出现附加载荷导致的轴承过早磨损；箱体上设置的润滑油道位置经过油路校核，保证曲轴运转时飞溅的润滑油能顺利到达活塞销、连杆轴承这些摩擦副位置，形成稳定的润滑油膜；箱体的外部安装凸台尺寸与连接孔位匹配配套设备的安装机架，确定整套总成的安装边界，保证安装后不会与周边的附属部件出现空间干涉。图纸中采用的局部剖视、向视、放大视图的表达方法，把常规总装图中容易被遮挡的配合细节完整呈现，比如活塞销与连杆小头的配合间隙、曲轴曲柄与连杆大头的避让空间、活塞环开口的安装错位要求这些细节，都通过单独的视图做了明确标注，加工与装配人员不需要反复核对三维模型就能直接获取准确的技术要求。这类装配详图的绘制过程，本质是把三维设计中的装配约束关系转化为二维工程语言的过程，每一处尺寸标注、公差配合、视图选择都要贴合实际生产的需求，不能出现脱离加工工艺的设计要求，比如气缸内壁的表面粗糙度要求要匹配珩磨加工的工艺能力，活塞销孔的尺寸公差要满足铰削或者磨削加工的精度范围，曲柄箱的分型面设计要适配铸造或者压铸的工艺要求，避免出现无法脱模或者加工难度过高的结构。从建模逻辑来看，做这套总成的三维设计时，要先建立运动骨架模型，确定曲轴的回转中心、活塞的往复运动轴线、连杆的长度参数，通过运动仿真验证活塞的上止点、下止点位置，确认曲柄旋转过程中连杆不会与气缸内壁、曲柄箱内壁发生碰撞，再基于骨架模型逐个拆分零件，每个零件的尺寸都要关联骨架的参数，后续调整行程或者缸径参数时，整套模型能同步更新，减少重复修改的工作量。实际生产中，这套总成的装配流程也完全对应图纸的表达逻辑，先将活塞销压入连杆小头，再把活塞组件装入气缸筒，之后将连杆大头与曲轴的曲柄销连接，最后把装好曲柄连杆机构的气缸筒与曲柄箱对接，每一步的装配间隙、拧紧力矩要求都能在图纸的对应位置找到依据，不需要额外的技术说明就能完成整套装配作业。
