车用发动机支撑安装支架结构设计

　　在整车动力总成的布置环节，发动机支架是衔接动力单元与车身/副车架的核心承载构件，其结构合理性直接决定动力系统的安装精度、振动传递特性以及整车NVH表现，绝非简单的连接钣金件。从实际装车场景来看，这类支架需要同时适配发动机本体的安装点位、周边管线的避让空间、整车总装的装配顺序，还要覆盖不同工况下的载荷传递需求——怠速工况下要阻隔发动机的往复振动向座舱传递，急加速、急减速以及颠簸路面行驶时，要承受动力总成的惯性冲击、扭矩反作用力，避免出现连接点应力集中导致的开裂、位移问题。

　　从结构设计逻辑来看，这款支架采用了一体化铸造成型的主体构型，而非多件焊接的拼接结构，主要是考虑到铸造结构可以根据载荷路径灵活调整壁厚，在应力集中的安装孔位周边做局部加厚处理，在非承载的区域做镂空减重，平衡结构强度与自身重量的矛盾。支架上的多个圆形安装孔位，分别对应发动机缸体的固定点、悬置软垫的连接点以及副车架的对接点位，孔位的同轴度、端面平面度公差都控制在极小范围内，避免装配时出现强制别劲的情况，防止长期使用后连接螺栓出现疲劳断裂。

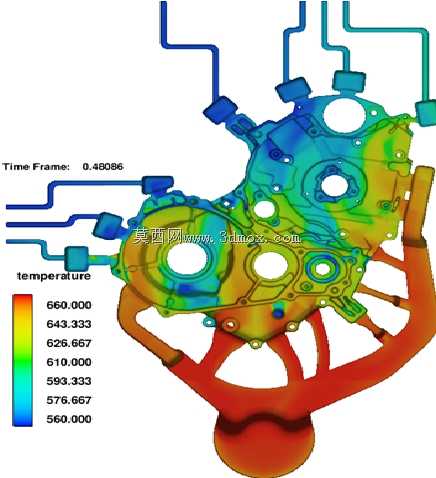

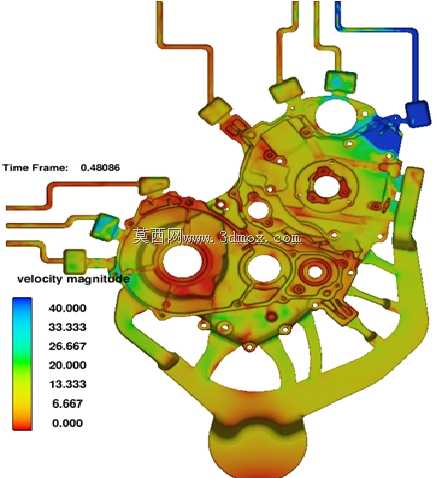

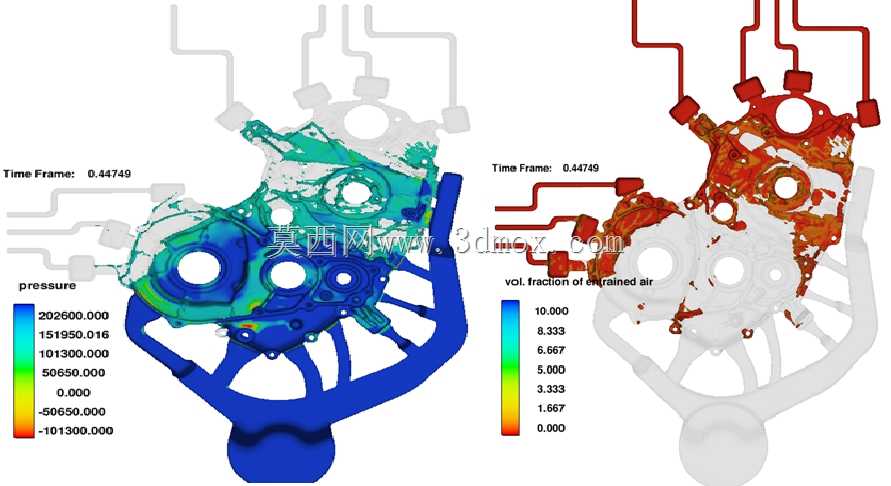

　　在前期的结构校核阶段，需要通过有限元分析对支架的应力分布、模态特性做全面验证，图中展示的云图就是不同载荷工况下的仿真结果：左侧的应力云图可以直观看到支架在最大扭矩输出工况下的应力分布状态，蓝色区域为低应力区，对应支架下部的大跨度支撑臂结构，这部分结构主要承担分散载荷的作用，壁厚设计可以适当优化；青绿色到黄色的过渡区域为中等应力区，对应支架中部的衔接筋位，筋位的走向完全顺着载荷传递路径布置，避免出现应力截断的直角结构；高应力区域集中在安装孔周边，这部分通过局部加厚、设置圆角过渡的方式降低应力峰值，确保最大应力低于材料的屈服强度，预留足够的安全系数。右侧的流场相关仿真，是针对支架周边的冷却气流、油液飞溅路径做的校核，避免支架结构阻挡发动机本体的散热气流，同时防止运行过程中出现油气在支架表面积聚的问题。

　　从安装边界来看，这款支架的整体轮廓完全贴合发动机侧部的曲面造型，所有突出结构都避开了周边的启动马达、发电机、冷却管路以及线束的布置空间，支架与周边运动部件的最小间隙控制在安全范围内，防止车辆运行过程中出现干涉磨损。支架下部的支撑臂采用了分叉式构型，三个支撑臂分别延伸至不同的对接点位，形成稳定的三角承载结构，相比单臂支撑结构，这种构型可以将单点载荷分散到多个连接点，大幅降低单个连接螺栓的承载负荷，同时提升整个支架的抗扭转刚度，避免动力总成出现横向摆动。

　　在实际选型匹配过程中，这类支架需要和对应的悬置软垫做匹配调校，支架的自身模态频率要避开发动机怠速激励频率、整车底盘的固有频率，防止出现共振问题。设计过程中还要考虑装配工艺性，所有安装孔位都预留了足够的扳手操作空间，总装线上的工人可以直接用气动工具完成螺栓打紧，不需要额外的特殊工装；支架表面的处理工艺也要适配发动机舱的高温、油污环境，具备足够的防腐蚀、抗老化能力，确保在整车全生命周期内不会出现结构失效。很多新手工程师在做这类支架设计时，容易只考虑静态的安装强度，忽略动态的振动传递、热变形影响以及装配工艺性，最终导致样件装车后出现振动异响、装配困难甚至早期开裂的问题，这类结构的设计需要反复结合仿真分析、台架试验以及实车验证，不断优化筋位走向、壁厚分布以及安装点位的位置，才能在有限的布置空间内实现性能、重量、成本的最优平衡。
