带短螺柱转向提升轴轮毂组件结构

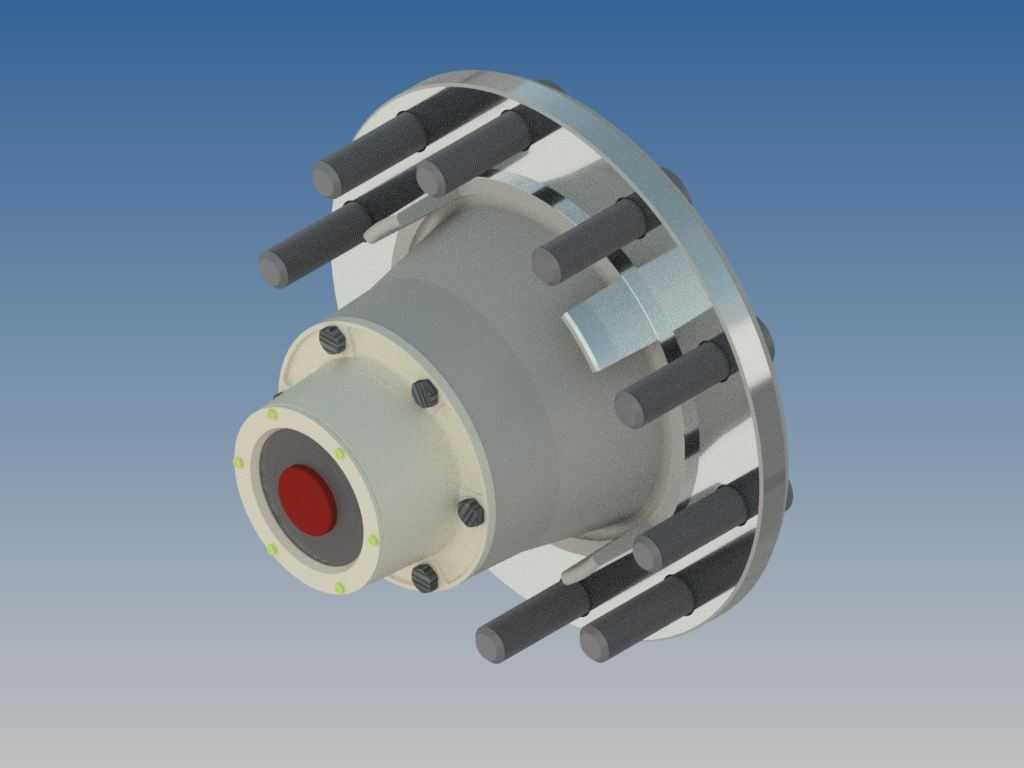

该轮端组件集成转向承载与轮毂连接功能，主要应用于需要兼顾转向动作与轮端载荷传递的工程车辆、特种作业车辆的转向桥轮端位置，区别于普通驱动桥或从动桥的固定轮毂结构，这类带短螺柱的转向提升轮毂需要同时满足转向节绕主销摆动时的轮端位置稳定性，以及轮毂自身绕轴承轴线旋转的平顺性要求。从实际装车场景来看，这类组件多布置在车辆前桥或具备转向提升功能的车桥位置，短螺柱直接用于连接车轮轮辐，省去了额外加装轮毂螺栓的装配工序，螺柱与轮毂本体的过盈配合位置经过受力校核，能够承受车辆起步、制动、转向时产生的多向交变载荷，避免螺柱松动或断裂的失效风险。

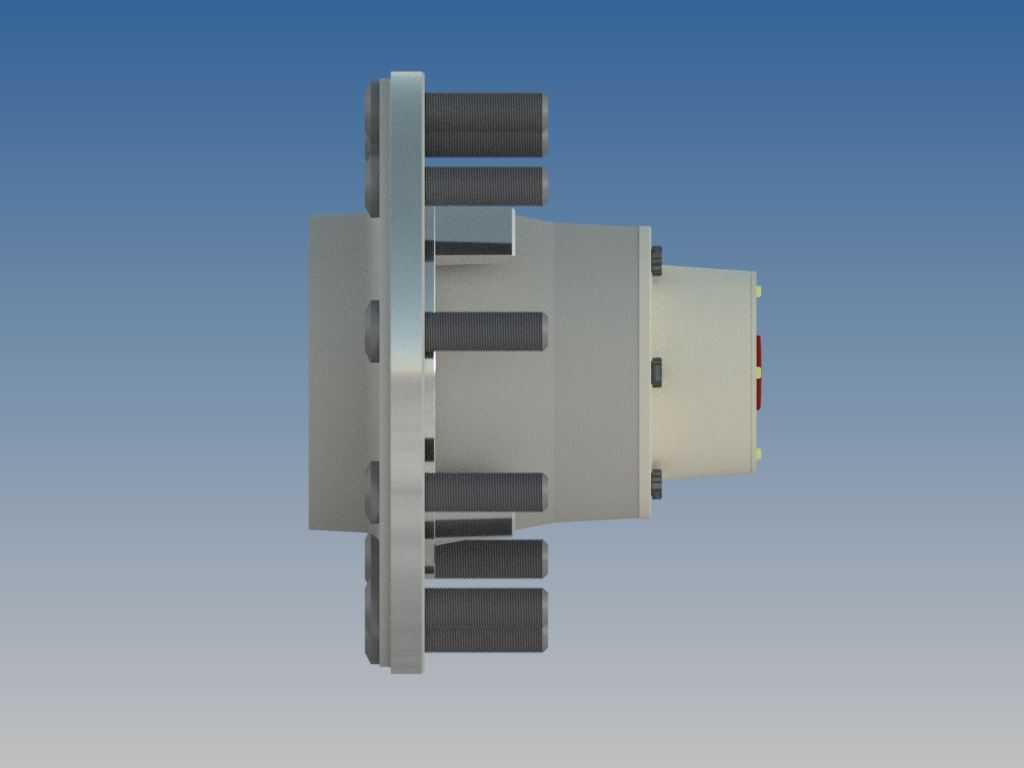

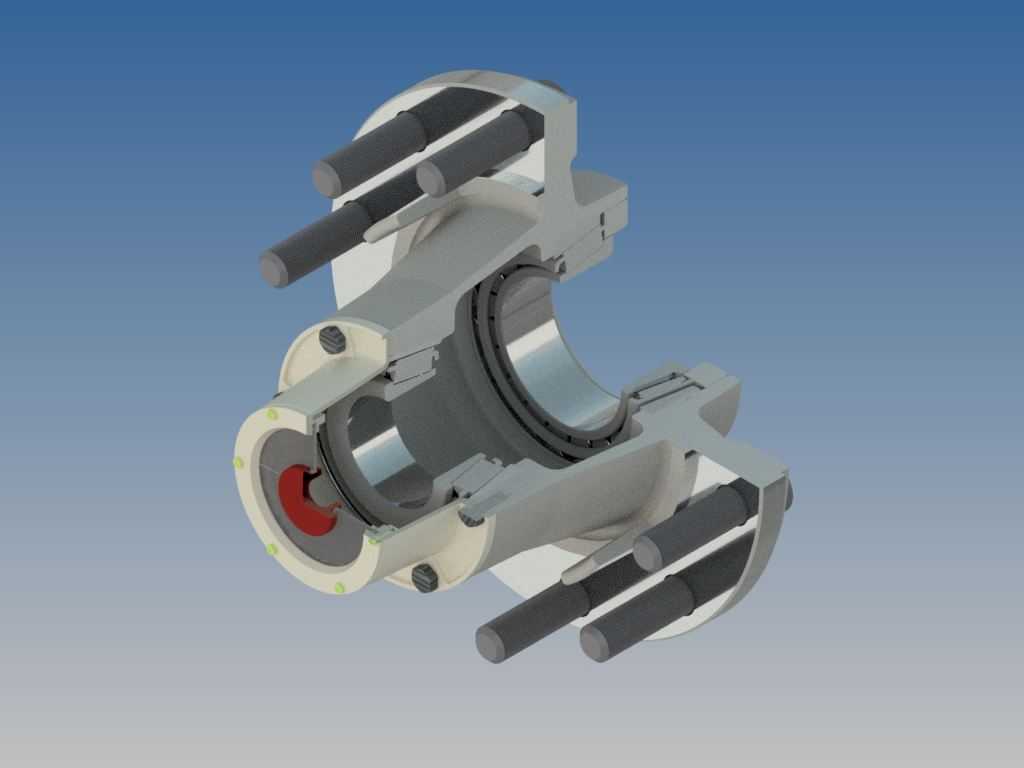

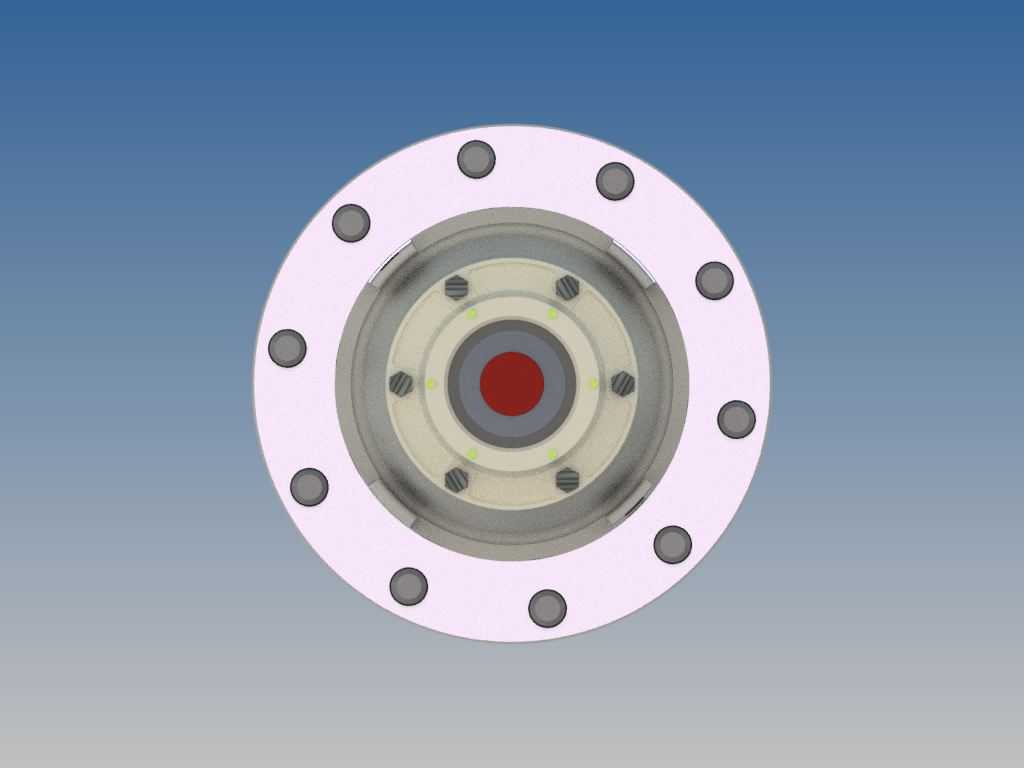

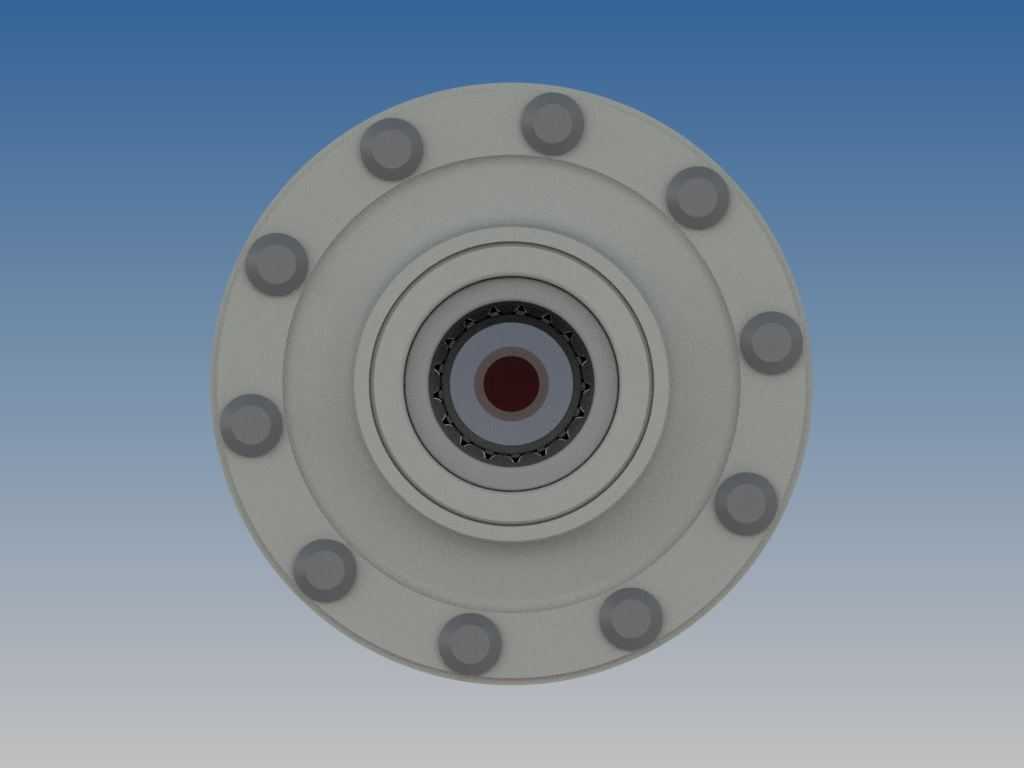

从结构设计逻辑来看，组件采用分体式抱合结构包裹轴承安装位，轴承位的内径尺寸与配套圆锥滚子轴承的外圈过盈量控制在0.02-0.05mm区间，既保证轴承外圈与轮毂的同步转动，又避免过盈量过大导致轴承预紧力异常升高、运转温升过快的问题。轮毂本体上预留的转向节连接臂位置，与转向节的安装端面采用止口定位，止口的配合间隙控制在0.03mm以内，保证轮毂组件与转向节装配后的同轴度，减少轮端跳动量。两侧延伸出的短螺柱采用均匀圆周排布，螺柱的分布圆直径匹配对应规格车轮的螺栓孔位，螺柱露出轮毂安装面的长度满足车轮螺母的有效啮合扣数要求，同时不会因为露出过长干涉制动部件或轮辋内部空间。

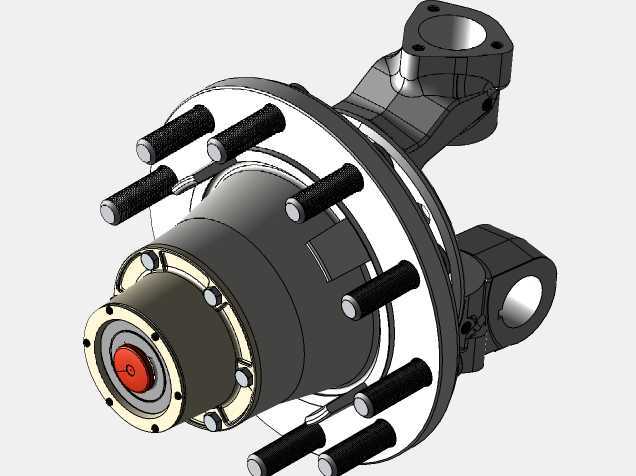

安装边界方面，组件装配到转向节之后，轮毂绕主销的最大转向角度由轮毂本体与转向节的干涉位置决定，设计时已经预留足够的摆动间隙，在最大转向角度下轮毂不会与桥壳、转向拉杆等周边部件发生剐蹭。轮毂内部的轴承安装腔预留了润滑脂存储空间，端盖位置的密封结构能够阻挡外部泥水、粉尘进入轴承腔，同时防止内部润滑脂泄漏，适应非铺装路面的作业环境。组件上的紧固件安装孔位均采用对称排布，方便装配时的力矩对称施加，避免单侧受力导致的部件变形。实际使用过程中，这类轮毂组件的载荷传递路径清晰：车轮受到的垂直载荷通过轮辐传递到短螺柱，再经轮毂本体传递到内部轴承，最终通过轴承传递到转向节与车桥；转向时的横向载荷则通过轮毂端面与转向节的配合面、轴承的侧向承载能力共同传递，保证转向动作的精准性，不会出现轮端松旷导致的转向虚位问题。

从建模细节来看，结构上的所有圆角、倒角都按照实际加工工艺要求设置，轴承安装位的退刀槽尺寸满足机加工时的刀具退刀需求，短螺柱与轮毂本体的连接位置设置了应力释放圆角，避免应力集中导致的螺柱根部断裂问题。组件上的密封槽尺寸与配套密封圈的线径匹配，装配后密封圈的压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。
