带热流耦合分析的管路集成机架结构

　　在流体输送与动力传输配套的设备布局中，这类集成多通路的机架外壳往往承担着介质导流、结构承载、附属元件安装定位的多重作用，并非单纯的防护外罩。从实际工程应用场景来看，这类结构常见于需要同步完成多支路流体分配、温度管控的动力单元周边，比如内燃机组的进排气集成歧管配套机架、工业换热机组的介质分配机架，或是小型流体试验台的管路集成承载结构，需要同时兼顾内部流道的通畅性、外部安装位的位置精度，以及不同工况下的结构稳定性。

　　从结构功能特性来看，该机架主体采用长条形主通路搭配多组分支管路的布局，主通路沿长度方向设置多组等距分布的安装接口，可直接对接传感器、控制阀组或是外接支路管线，分支管路采用渐变圆弧过渡结构，避免直角弯折造成的流阻激增，同时在主通路两端设置法兰式对接结构，可直接与上下游的主管道完成刚性连接，不需要额外加装过渡转接件。结构下部设置的圆形凸台结构为核心安装定位基准，凸台端面加工有定位止口，安装时可直接卡入配套设备基座的定位槽内，配合周边的螺栓孔完成周向固定，能抵消管路内部流体脉动带来的振动偏移，避免长期运行后接口处出现密封失效问题。

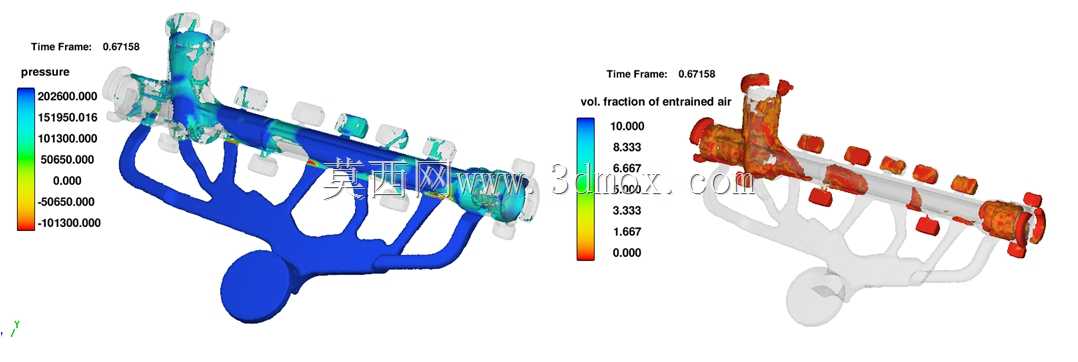

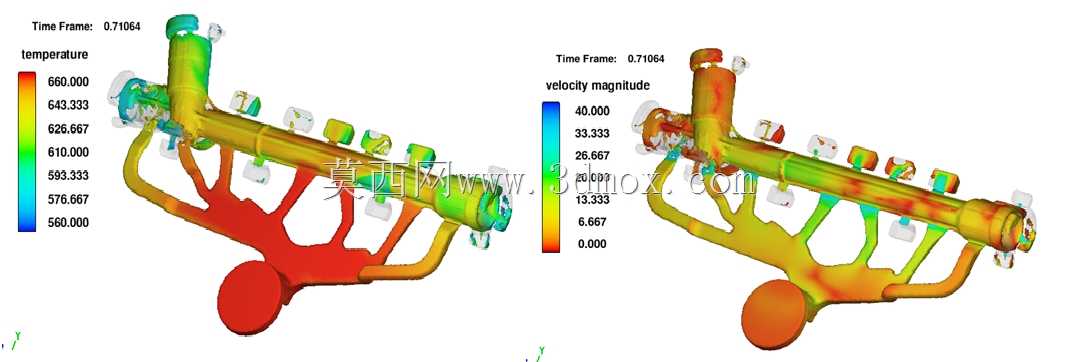

　　设计过程中需要同步考虑结构强度与流体性能的匹配，不能单纯按照静态承载去核算壁厚。从热流耦合的分析结果可以看到，结构不同区域的温度分布存在明显梯度，靠近高温介质入口的区域温度接近660K，沿介质流动方向温度逐步降低，分支管路靠近出口的位置温度降至560K左右，这就要求在选材时对应不同温度区间匹配对应的材料性能，高温区域需要选用耐热变形能力更强的合金材质，低温区域可适当降低材料耐热等级以控制整体成本。速度场分布显示，主通路内介质流速整体维持在26m/s左右，分支管路与主通路衔接的位置流速出现局部升高，最高接近40m/s，这一区域在结构设计时做了局部加厚处理，避免长期高速流体冲刷造成的壁面磨损失效，同时在流速较低的区域预留了排污接口位置，可定期排出管路内沉积的杂质，避免流道堵塞。

　　外形尺寸与安装边界方面，该机架主体长度方向的安装孔位采用统一的间距标准，可适配多数同规格流体设备的安装孔距，不需要对现有设备基座做额外改造。整体径向尺寸控制在配套设备的安装轮廓范围内，突出主通路的接口位置预留了足够的操作空间，方便后期拆装阀组与传感器时使用工具操作，不会与周边的其他设备部件产生干涉。结构外表面的安装凸台均做了平面度处理，安装密封件后可保证接口处的密封性能，避免介质泄漏。考虑到设备运行过程中会产生振动，结构的分支管路与主通路衔接位置均做了圆角过渡，消除应力集中点，避免长期振动载荷下出现结构开裂问题。

　　在实际建模过程中，这类结构需要先完成内部流道的抽取与仿真验证，确认流阻、流速分布、温度梯度都在设计允许范围内后，再反向生成外部实体结构，同时要兼顾铸造或是机加工的工艺可行性，比如壁厚要尽量保持均匀，避免出现过大的壁厚差造成铸造时的缩孔缺陷，所有的安装孔位都要预留足够的加工余量，方便后期精加工保证位置精度。结构上的所有棱角位置都做了倒角处理，既可以避免安装过程中划伤操作人员，也能减少应力集中的问题。
