带手柄壳体构件流场特性仿真分析

　　本次针对带一体式手柄的异形壳体构件开展的流场仿真，核心服务于液压阀组集成壳体、手持流体操作终端这类实际工况的性能验证需求，这类构件在小型液压控制单元、便携式喷涂设备手柄、医用冲洗操作手柄等场景中应用广泛，既要承担内部流体介质的输送通流功能，还要兼顾手持操作的握持结构强度，同时要避免通流过程中出现局部压力骤变、气体裹挟滞留等问题，防止引发构件振动、流量输出不稳、局部气蚀损伤等故障。

　　从实际使用场景的需求出发，这类带手柄的壳体构件内部流道并非规则的直通孔道，需要避让外部握持的曲面轮廓，同时要在壳体主体区域集成多个通流分支接口，因此流道存在多处截面突变、转角过渡区域，这些位置恰恰是流场紊乱的高发区。仿真过程中首先提取了壳体的内部通流域模型，将手柄段的通流路径与主体腔室的连通区域做了网格局部加密，尤其是流道转角、截面变化率超过30%的区域，网格尺寸控制在通流截面最小尺寸的1/10，保证边界层的计算精度，避免因网格分辨率不足导致的压力梯度计算失真。

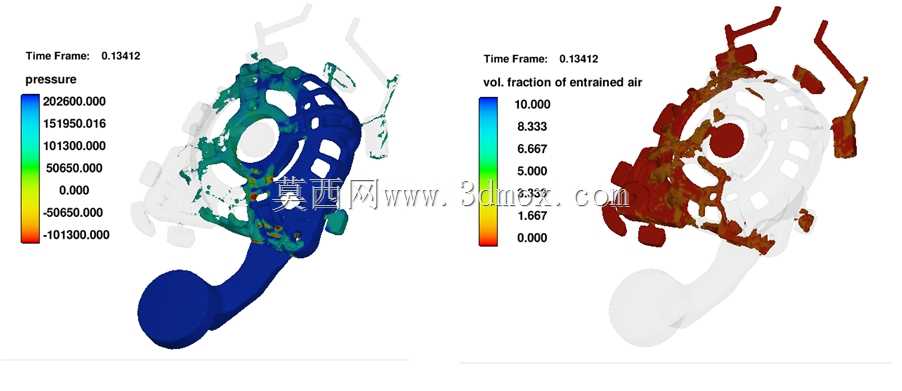

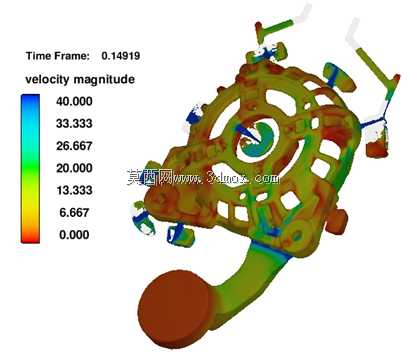

　　从压力场分布结果来看，介质从手柄下端入口进入后，沿手柄段流道上行过程中压力呈现均匀递减的趋势，进入主体腔室后，在环形分布的通流孔周边出现了局部压力峰值，最高压力区域集中在腔室左侧的流道交汇位置，这一结果对应实际工况中需要做壁厚加强的区域，若按照均匀壁厚设计，该位置长期承受高压脉动载荷容易出现应力开裂，因此在结构设计时需要在该区域外侧增设加强筋，同时将流道交汇位置的内圆角从原设计的R2增大到R5，降低局部压力集中系数。

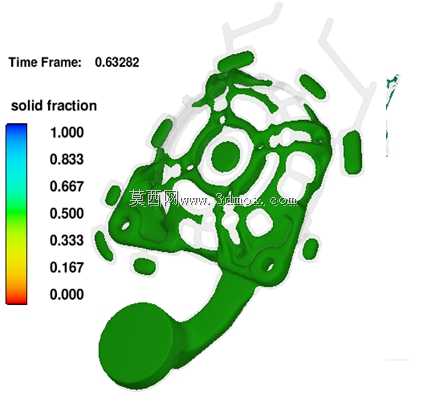

　　而裹挟气体体积分数的分布结果则显示，气体主要聚集在主体腔室右侧的上部区域，这是因为介质进入腔室后形成旋流，密度较低的气体被裹挟到旋流的低压中心区域并逐步向上部聚集，若这部分气体无法及时排出，在实际使用中会导致输出端的流量出现脉动，比如在喷涂设备场景中会引发喷涂压力不稳、涂层厚度不均的问题，在液压控制场景中会导致阀组动作响应滞后。针对这一问题，在结构优化时可在气体聚集的最高位置增设直径2mm的排气小孔，或者调整流道入口的切入角度，将原有的垂直切入改为15°斜向切入，破坏腔室内的旋流形成条件，减少气体滞留的可能性。

　　从安装边界的角度来看，该构件的手柄段外径设计为32mm，符合成年人手掌握持的人体工程学尺寸，握持区域的长度为110mm，表面预留了0.8mm的包胶层安装厚度，主体腔室的外径为85mm，周边的安装孔位分布在直径70mm的节圆上，采用4个M5的内六角螺钉实现与上端阀组或者端盖的连接，安装时需要保证密封面的平面度公差在0.05mm以内，避免高压介质从密封面泄漏。手柄下端的入口接口采用标准的G1/4管螺纹，接口端面距离手柄最下端的距离为12mm，预留了标准管接头的安装空间，不会出现接头与握持区域干涉的问题。

　　在设计思路上，该构件并没有为了追求流场的绝对均匀而大幅修改外部的握持轮廓，而是在保证手持操作舒适度的前提下，尽可能优化内部流道的过渡结构，平衡加工工艺性与流场性能：内部流道的转角全部采用圆角过渡，避免直角结构带来的加工清根难题，同时降低流阻；主体腔室的壁厚根据压力场的分布结果做差异化设计，高压区域壁厚设计为4.5mm，低压区域壁厚设计为3mm，在保证结构强度的前提下尽可能降低构件的整体重量，适配手持操作的轻量化需求。另外，仿真结果也验证了原设计中手柄与主体连接位置的通流截面设计合理性，该位置的流道截面与手柄段流道截面保持一致，没有出现截面突变，因此该位置的压力变化平缓，没有出现明显的涡流区域，避免了长期使用过程中连接位置因流致振动引发的疲劳断裂问题。
