带分型面结构的模具型腔组件设计

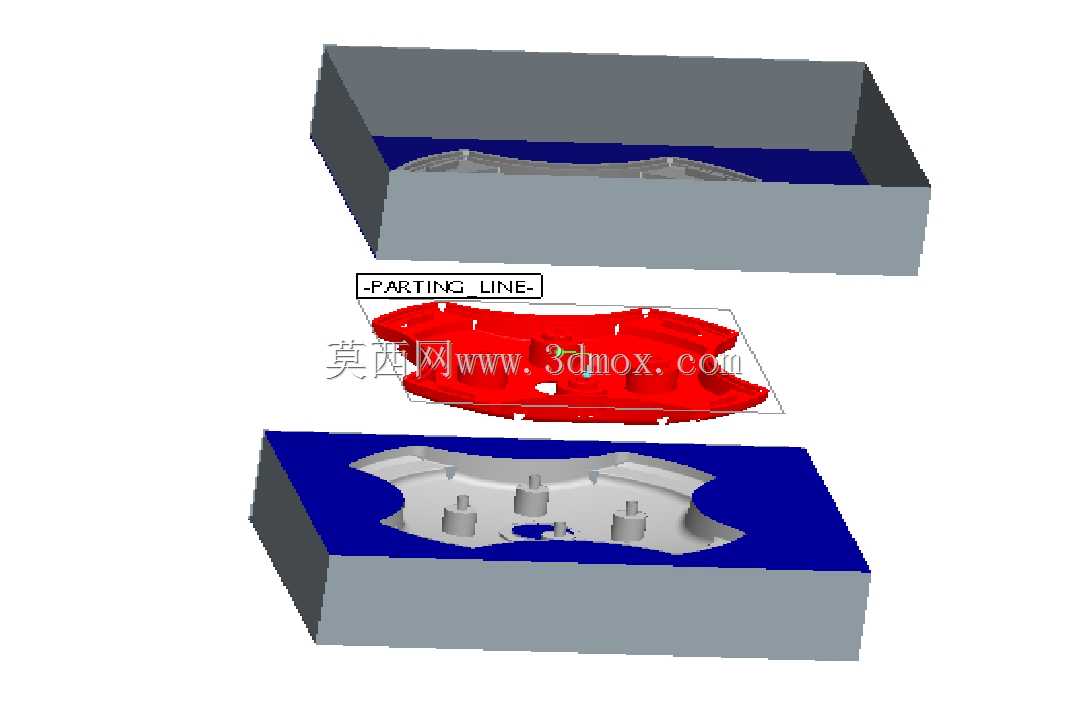

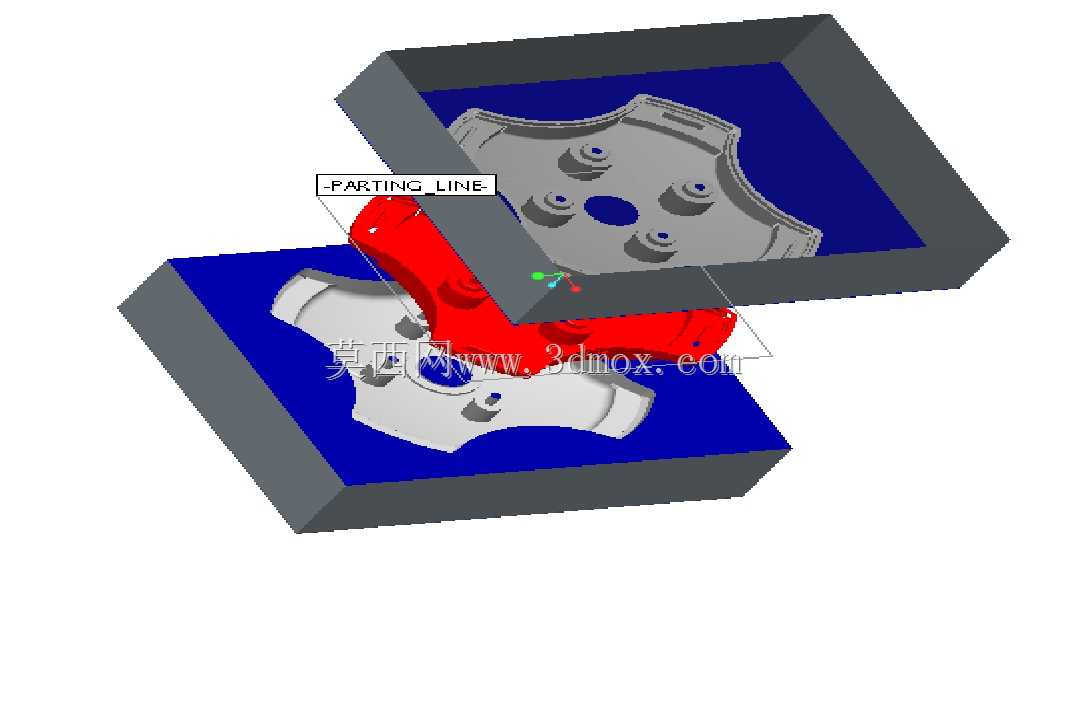

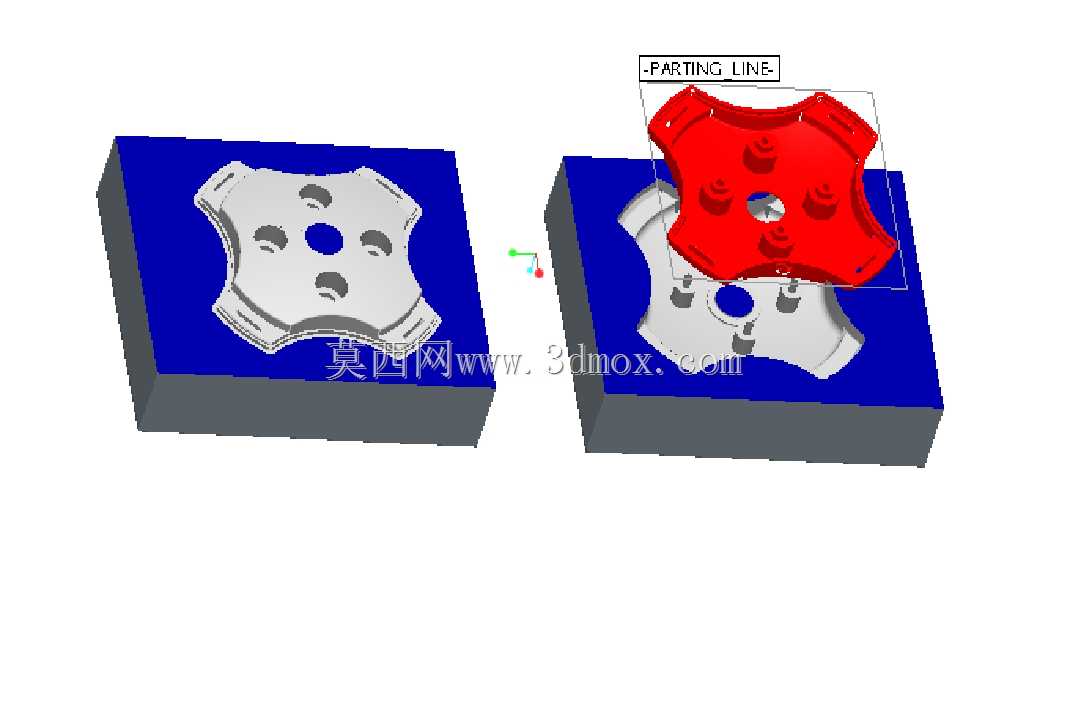

　　这套型腔组件是注塑成型工序里直接决定制品外观与尺寸精度的核心部件，日常量产场景中，它被安装在注塑机的定模安装板与动模安装板之间，承担着熔融塑料填充保压、冷却定型后开模脱出制品的完整成型功能，适配的制品多为带中心安装孔、周向分布凸台的异形盖板类零件，这类零件常见于小型机电设备的端盖、防护壳、装饰盖板等部位，量产时对分型面贴合精度、模腔表面光洁度都有较高要求，一旦型腔配合出现错位或者间隙过大，很容易在制品表面产生飞边、缺胶、尺寸超差等缺陷，直接导致整批零件报废。从结构设计逻辑来看，这套型腔采用了平直分型面的布局，分型线沿着制品的最大轮廓边界设置，图中标注的PARTING LINE位置就是合模时动定模的贴合面，

　　这种分型方式的优势在于加工难度低，合模时的定位可靠性高，开模过程中制品不会出现粘定模的问题，能保证顶出动作顺畅。动模型腔部分设置了与制品背面凸台、凹槽完全匹配的成型特征，定模型腔则对应制品的正面外观面，两个半模合模后形成的封闭空腔就是塑料熔体填充的模腔，模腔边缘设置了足够宽度的封胶面，封胶面的平面度需要控制在0.02mm以内，才能保证合模后不会出现溢料问题。在安装边界设计上，整套型腔的外框采用了标准模架适配的矩形结构，四周预留了与模架定位的销钉孔、紧固螺钉孔位置，不需要额外做非标改装就能直接装入对应规格的标准模架中，型腔的深度尺寸根据制品的高度加上冷料井、流道的预留空间确定，

　　开模行程只需要满足制品高度加上15到20mm的顶出安全距离即可，不需要额外加大注塑机的开模行程参数，能适配大部分常规吨位的卧式注塑机安装使用。设计过程中，分型面的位置选择特意避开了制品的外观面，把合模缝留在了制品的边缘非外观区域，这样即使合模存在微小的错位，也不会在制品的可见表面留下明显的合模痕迹，能减少后续抛光、修边的工序工作量。型腔的进料位置设置在制品中心孔对应的模腔中心位置，采用点浇口进料的方式，熔体从中心向四周均匀填充，能避免出现填充不均、熔接痕明显的问题，冷却水道的排布沿着模腔的轮廓走向设置，距离模腔表面的距离保持在15到20mm之间，保证冷却均匀，减少制品成型后的收缩变形。另外，这套型腔在动模侧预留了顶杆的安装位置，

　　顶杆的排布对应制品的周向凸台位置，顶出时受力均匀，不会把制品顶白或者顶变形，合模时的定位除了依靠模架本身的导柱导套，还在型腔的对角位置设置了精定位锁，进一步减小合模时的错位量，保证成型制品的同轴度、位置度公差满足设计要求。在实际量产使用中，这套型腔的材质通常选用预硬钢，模腔表面做抛光处理到镜面级别，生产透明材质或者外观要求高的制品时，还可以在模腔表面做镀铬处理，提升表面硬度和耐磨性能，延长模具的使用寿命，日常维护时只需要定期清理分型面的残留塑料、检查封胶面是否有磕碰损伤，就能保证长期稳定生产。
