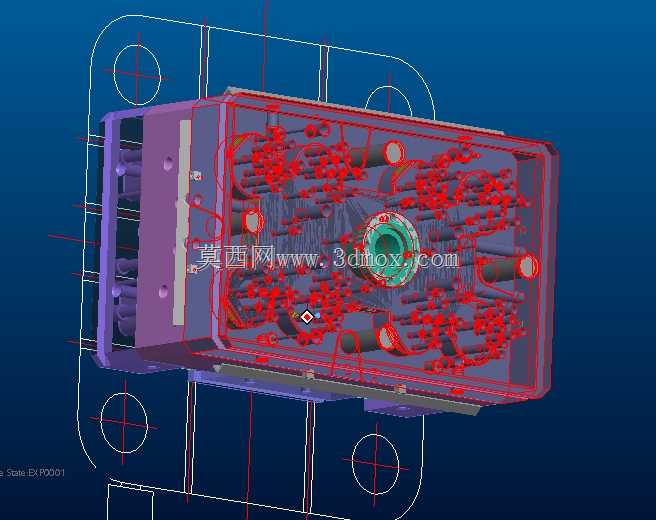

八腔注塑模具结构三维设计方案

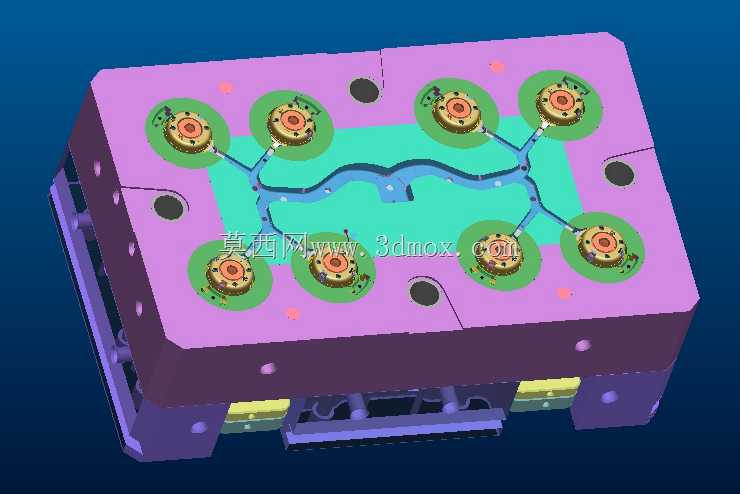

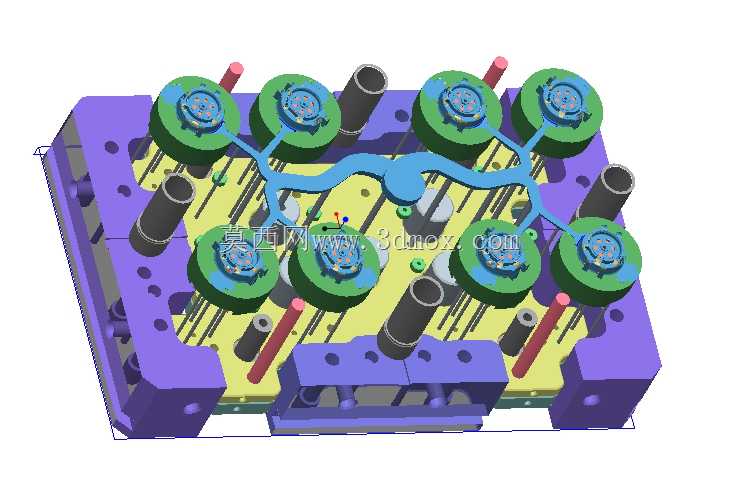

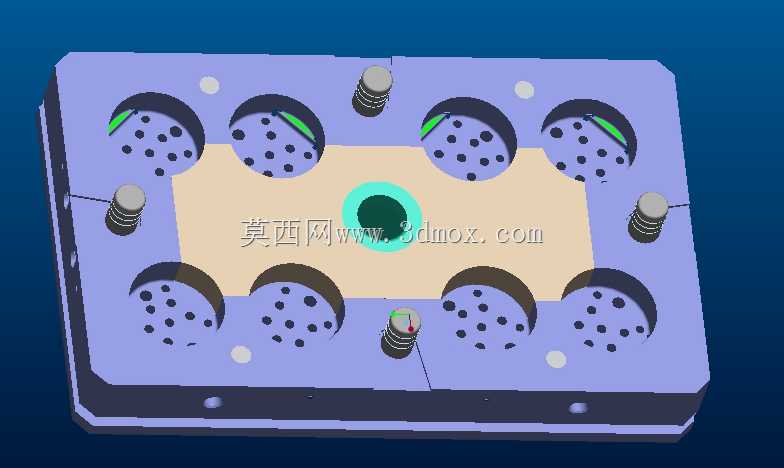

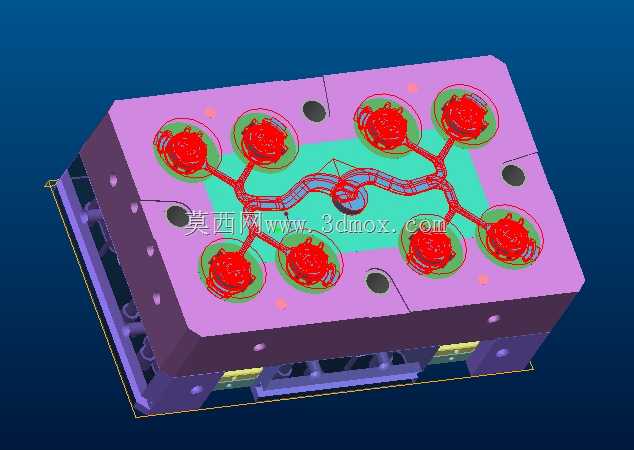

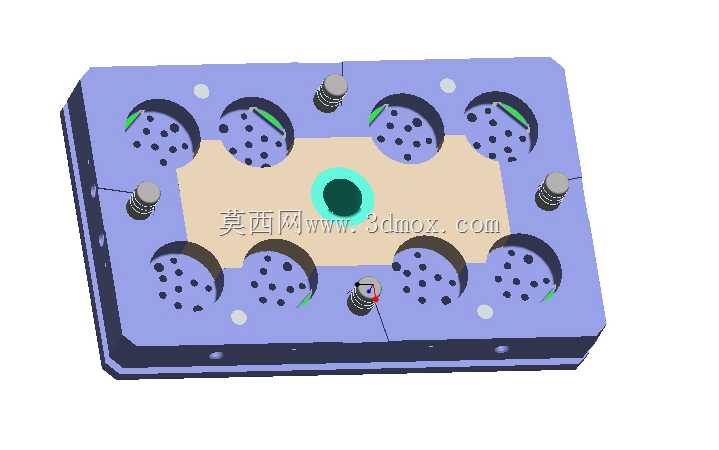

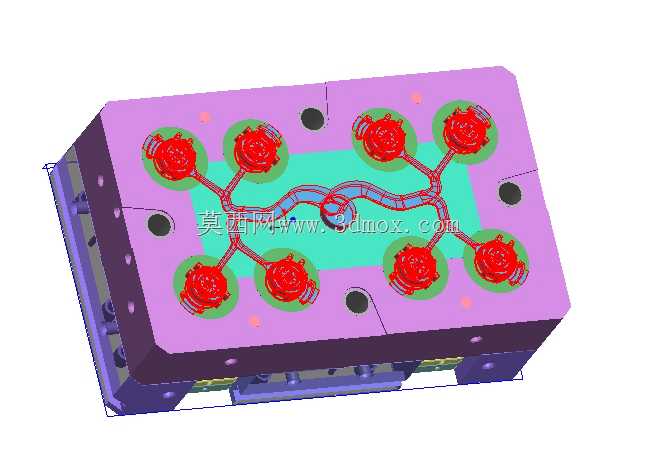

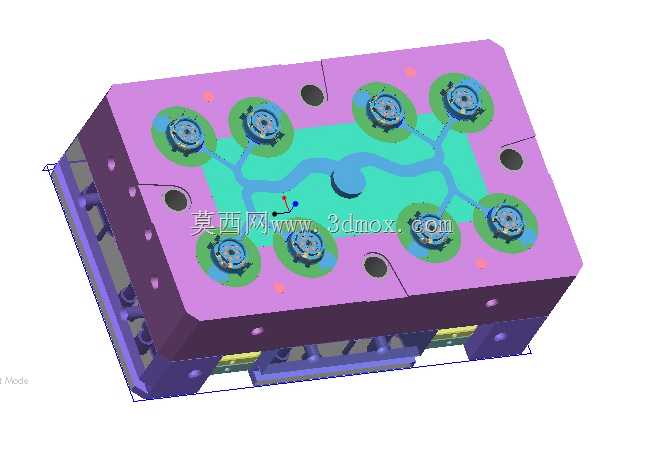

　　这套八腔注塑模具主要面向小尺寸环形塑胶件的批量注塑生产场景，常见于电子接插件护套、小型密封环、瓶盖类零件的量产环节，相比单腔或四腔模具，单模次成型效率可提升一倍以上，能够匹配120吨至180吨锁模力的卧式注塑机安装使用。从结构布局来看，整套模具采用对称式八腔圆周排布，分流道采用自然平衡式流道设计，主流道延伸至模腔中心区域后，通过放射状分支流道同步向八个模腔输送熔融塑胶，能够保证各模腔进胶压力、填充速度保持一致，避免出现多腔模常见的填充不均、飞边或缺胶问题，有效降低成型件的尺寸公差波动。模架部分采用标准龙记模架改制，上下模架的导柱导套分布在模架四角，合模时可提供精准的导向定位，避免合模错位导致的模腔碰伤；

　　模架边缘预留的吊装孔符合注塑车间常规吊装作业要求，上下模的安装孔位匹配常见注塑机的模板T型槽间距，无需额外加工转接板即可完成上机安装。冷却系统采用分层回路设计，定模侧围绕每个模腔单独设置环形冷却水道，动模侧则对应芯部设置直通式冷却孔，水道接口统一布置在模架后侧，可直接对接注塑机的冷却水循环系统，能够将成型周期内的模温稳定控制在PP、ABS等常用塑胶的适宜成型区间，减少成型件的冷却变形。顶出机构采用顶针+顶板的组合式结构，顶针分布在每个成型件的边缘非外观面位置，顶出行程经过精准核算，既可以保证成型件完全脱离模芯，又不会因顶出行程过大导致顶针痕迹过深或顶白缺陷；复位杆配合复位弹簧实现开模顶出、合模自动复位的动作逻辑，

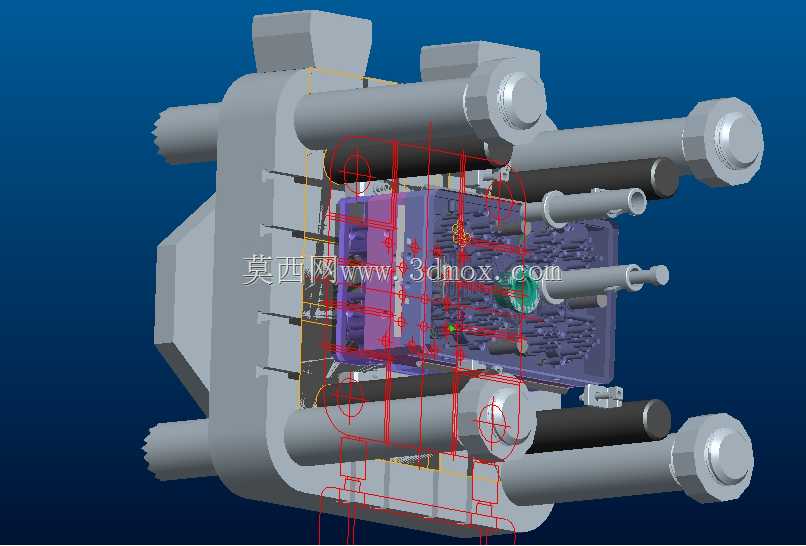

　　无需额外设置复位感应装置即可适配常规注塑机的顶出程序。从安装边界来看，整套模具的长宽尺寸控制在450mm*400mm范围内，闭合总高度为320mm，适配注塑机的最大模厚、最小模厚安装区间，主流道衬套的球面半径匹配标准注塑机喷嘴尺寸，浇口套凸出定模面板的高度符合常规机台的喷嘴对接要求，无需额外定制浇口配件。设计过程中针对多腔模的排气问题做了专项优化，在每个模腔的填充末端设置了深度0.02mm的排气槽，排气槽延伸至模架边缘连通大气，可避免填充过程中模腔内残留空气导致的烧焦、气泡缺陷；流道转角处全部采用圆弧过渡，减少熔融塑胶的流动阻力，降低注塑过程中的压力损失，同时也能减少流道凝料的残留，方便自动化取件时的流道脱落。这套结构在实际量产中可适配多种热塑性塑胶材料的成型需求，通过更换模芯镶件即可快速切换不同尺寸的同类型环形零件生产，模架部分可重复利用，能够有效降低同类产品的模具开发成本，适合中小批量多批次的塑胶件生产场景。
