简化结构小轮径特技自行车三维设计

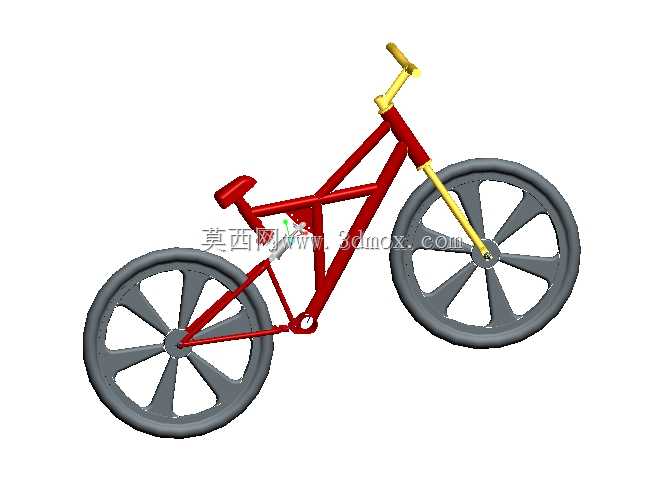

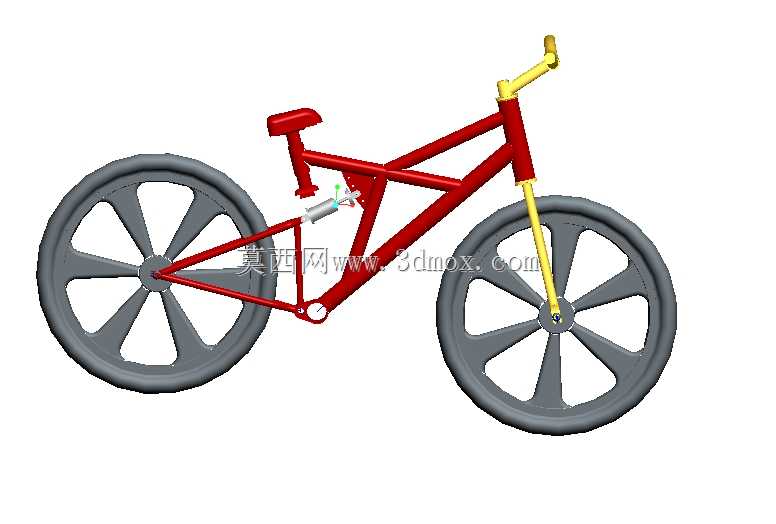

　　这款小轮径特技取向的自行车结构设计，核心瞄准城市休闲骑行、平地花式特技练习两类核心使用场景，没有照搬传统通勤自行车的大轮径、高跨点架构，整体围绕短轴距、高刚性、易操控的核心需求展开结构排布。从实际使用维度看，日常短距离通勤时，短轴距设计能让车辆在狭窄的非机动车道、人流密集的社区道路里获得更灵活的转向响应，不需要过大的转向半径就能完成避让、掉头操作；而在平地特技练习场景下，高刚性的三角主车架结构可以承受特技动作带来的瞬时冲击载荷，不会因为频繁的抬轮、落地动作出现车架形变疲劳。

　　设计阶段首先敲定的是轮组规格，采用一体化五辐式轮辋结构，没有使用传统的钢丝辐条编圈方案，一方面是减少辐条调整、维护的工序，另一方面一体化轮辋的侧向刚性远高于辐条轮，在做侧向蹬跳、横滑动作时不会出现辐条应力释放导致的轮组偏摆。轮组的安装边界做了统一适配，前后轮轴的安装同轴度公差控制在0.1mm以内，轮轴与车架后叉、前叉的配合间隙控制在合理范围，既保证转动顺畅，又不会出现轮组窜动的问题。

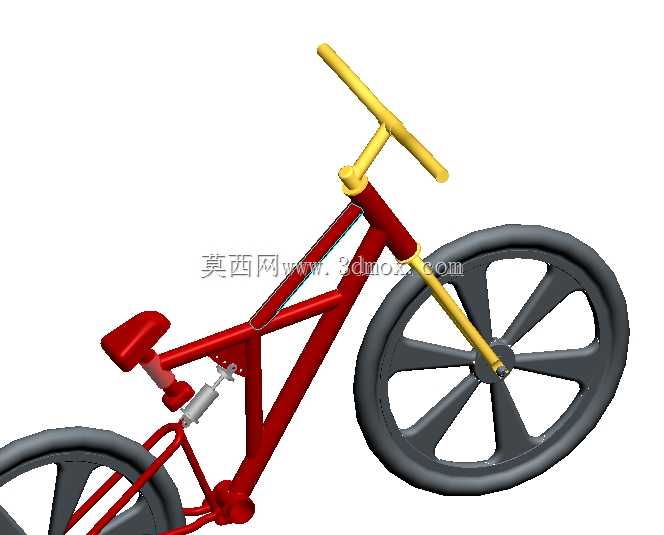

　　车架部分采用经典的菱形三角受力结构，上管、下管、立管、后下叉、后上叉的管材衔接处做了圆弧过渡处理，避免应力集中在焊缝位置。立管角度做了针对性调整，相比通勤车更直立的立管角度，这款设计的立管后倾角度更小，能让骑手的重心更靠近车辆几何中心，在做抬前轮、后轮滑这类重心转移动作时，更容易找到重心平衡点，不需要大幅度调整身体位置就能维持车辆姿态。车把部分采用高抬升的一字把结构，把立长度做了缩短处理，转向时的力臂更短，转向反馈更直接，同时高抬升的车把可以让骑手在站立骑行时保持更舒展的上半身姿态，长时间做特技动作也不容易出现上肢疲劳。

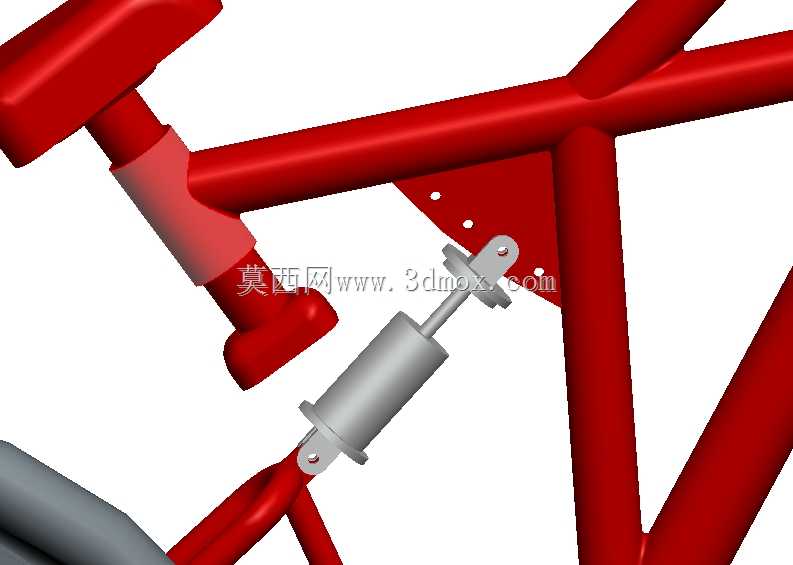

　　座垫部分采用了小尺寸的窄型运动座垫，座杆带有缓冲阻尼结构，在落地冲击时可以吸收一部分竖向载荷，减少对骑手腰椎的冲击。座垫的安装位置做了前后可调的滑轨设计，不同身高、不同使用习惯的骑手可以根据自己的骑行习惯调整座垫前后位置，适配不同的重心分布需求。传动部分的结构做了简化处理，没有采用多速变速结构，采用单速固定齿比的传动方案，一方面减少了变速机构带来的额外重量和故障点，另一方面固定齿比的传动反馈更直接，在做特技动作时动力输出没有迟滞，不会因为变速档位错位出现踏空的问题。

　　安装边界方面，整车的轴距控制在900mm以内，车把最大宽度控制在600mm，整车直立状态下的最大高度不超过1100mm，这样的尺寸参数既可以满足日常电梯、楼道内的停放需求，不需要占用过大的储物空间，也能保证车辆在特技动作中的操控灵活性。前叉的转向角度做了限位设计，最大转向角度不超过70度，避免转向角度过大导致车把与车架碰撞，同时也能减少转向过度导致的摔车风险。所有转动部件的配合位置都预留了润滑脂填充空间，长期使用时可以通过预留的注油点补充润滑，延长部件的使用寿命。

　　从结构强度校核的角度看，车架管材的壁厚选择兼顾了重量和刚性需求，在踩踏受力、落地冲击的核心受力位置做了局部加厚处理，非受力位置则适当减薄控制整车重量，整车重量控制在合理区间，既不会因为过重影响操控灵活性，也不会因为过薄导致结构强度不足。后叉的开档尺寸做了标准化适配，可以兼容市面上同规格的通用轮轴部件，后期维护更换配件时不需要单独定制零件，降低了使用维护成本。脚踏的安装位置做了下沉处理，相比传统通勤车的脚踏位置更低，在做倾斜动作时脚踏不容易碰到地面，同时更低的脚踏位置也能让骑手的重心更低，车辆行驶和做动作时的稳定性更好。
