创意拼装式复古摩托结构爆炸展示设计

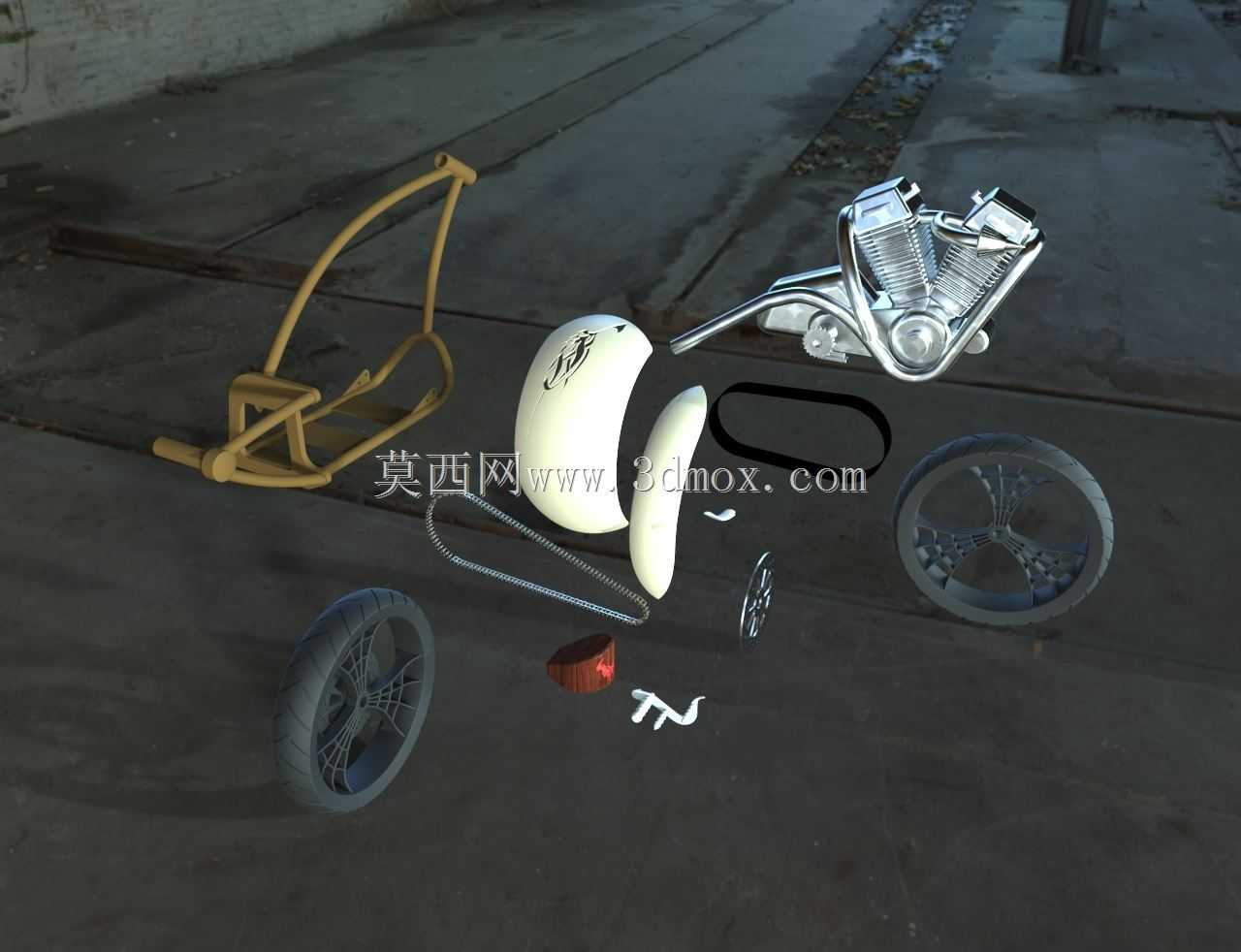

　　本次呈现的是一款创意拼装类两轮载具的爆炸结构展示模型，从拆分状态可以清晰看到各组成部件的独立形态与装配逻辑。先看行走部分，前后轮采用辐条式轮毂结构，轮辋适配常规充气橡胶轮胎，轮轴位置预留标准轴承安装位，可直接匹配通用深沟球轴承实现转动功能，轮组安装时需注意前后轮距控制在1200mm左右，保证整车轴距符合小型两轮载具的转向灵活性要求，避免轴距过长导致转弯半径过大，同时也要防止轴距过短带来的高速行驶稳定性不足问题。动力单元采用V型双缸发动机结构，缸体散热鳍片做了等距排布设计，既保证风冷散热效率，也兼顾复古外观的视觉效果，发动机安装位与主车架的连接点设计了三处刚性固定点位，分别位于缸体下部、变速箱侧部以及曲轴箱后端，

　　可有效抵消发动机运转时的往复振动，避免振动传递至车架引发整车共振。车架部分采用弯管一体式结构，主管采用直径32mm的薄壁钢管弯折成型，后座位置的弯管弧度贴合人体坐姿的腰部支撑角度，车架前部预留三星柱安装孔位，孔位同轴度公差控制在0.05mm以内，保证转向机构转动顺畅无卡滞。传动部分采用皮带传动结构，皮带轮的节圆直径匹配发动机输出轴与后轮轴的传动比，传动比设定为2.8:1，兼顾低速起步扭矩与中速巡航的转速经济性，皮带张紧度可通过后轮轴的长圆孔安装位进行调节，调节行程预留20mm，可覆盖皮带长期使用后的拉伸量。覆盖件部分采用流线型水滴形油箱与分体式座椅底座设计，油箱容积控制在8L左右，可满足短途代步的续航需求，

　　油箱安装位与车架之间设置橡胶缓冲垫，减少行驶过程中路面颠簸对油箱的冲击。从爆炸视图的拆分排布可以看出，设计时特意将各部件沿装配轴线方向分离，每个零件的装配路径都没有干涉，实际组装时可按照从车架到动力单元、再到行走系统、最后安装覆盖件的顺序进行，不需要额外的专用工装，普通工具即可完成全流程装配。这款结构设计既保留了复古机车的经典外观元素，又通过模块化的零件拆分降低了拼装难度，可用于创意拼装教具、机车结构教学展示，也可作为个性化定制改装机车的结构参考，各部件的安装边界都做了通用化设计，大部分连接点位可适配市售常规摩托配件，方便后续的维护与零件更换。转向部分的车把采用高把位设计，握把安装角度向后倾斜15度，符合日常骑行的手臂自然摆放姿态，

　　车把上预留刹车、离合手柄的安装位，走线槽沿车架主管内侧布置，避免线路外露影响外观同时减少线路被外物剐蹭的风险。制动部分前后轮均预留碟刹安装位，刹车卡钳的安装座与车架、前叉为一体式设计，不需要额外加装转接码，保证制动时的刚性传递，减少刹车抖动问题。
