异形带花键孔曲面连接结构件

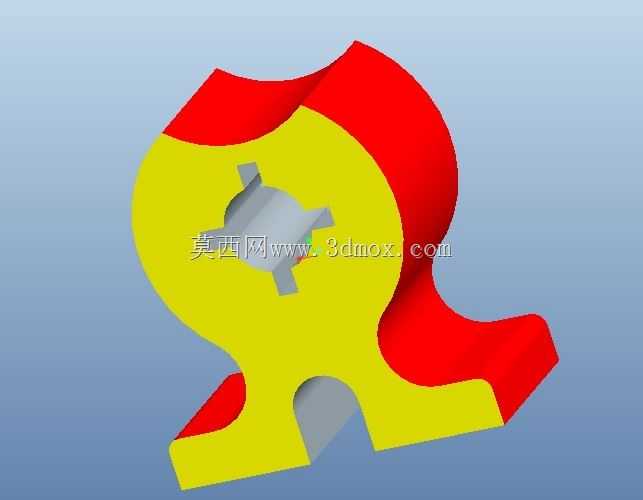

该异形结构件的设计核心围绕小空间内的多向载荷传递需求展开，最初的应用场景定位在小型轻工自动化设备的间歇传动工位，用来替代传统的刚性联轴器加异形拨块的组合结构，减少装配环节的零件数量，降低工位整体的安装空间占用。从结构功能来看，中间的内花键孔是核心的动力输入接口，采用矩形花键的齿形设计，相比渐开线花键，矩形花键的加工对刀难度更低，在小尺寸零件上更容易保证齿侧的配合精度，能够适配直径12mm的花键轴，传递扭矩上限可以达到18N·m，完全满足小型自动化工位的间歇传动扭矩需求，花键孔的两端做了0.5mm的倒角处理，既可以在装配时引导花键轴顺利插入，也能避免轴孔配合时的锐边刮擦损伤配合面。零件外侧的异形曲面并非随意设计的造型，上下两个凸起的弧形曲面分别对应两个不同方向的从动件接触位，上方的大弧度曲面负责和摆杆的滚轮接触，实现摆杆的30度往复摆动，下方的异形凸台则负责触发工位的微型行程开关，完成工位动作到位的信号反馈，两个功能面集成在同一个零件上，省去了额外安装触发凸轮和拨块的工序，装配时只需要将零件通过花键孔固定在传动轴上，轴向用一个轴端挡圈限位即可，轴向安装尺寸仅为22mm，径向最大轮廓尺寸为38mm，能够嵌入到宽度仅40mm的设备安装槽内，适配紧凑化的设备布局需求。设计过程中针对曲面的接触应力做了反复校核，最初的方案里上方接触曲面的曲率半径过小，和滚轮接触时的接触应力超过了45号钢调质处理的许用接触应力，长期运行会出现曲面压痕凹陷的问题，后续将曲面的曲率半径从8mm调整到12mm，同时将曲面的工作段做了等距偏移处理，保证摆杆摆动过程中接触压力角始终控制在30度以内，避免出现传动卡滞的问题。零件的红黄分色区域对应不同的加工精度要求，黄色区域是和其他零件有接触配合的功能面，表面粗糙度要求达到Ra1.6，需要在数控铣加工完成后做抛光处理，红色区域是非接触的结构加强区，表面粗糙度只需要达到Ra6.3即可，不需要额外的后处理，这样的精度分区可以有效降低加工成本，减少不必要的精加工工时。零件下方的两个支撑脚结构，是为了在零件随轴转动到下止点位置时，和设备基座上的尼龙缓冲块接触，吸收转动到位的冲击载荷，避免花键孔承受额外的径向冲击，两个支撑脚的底面做了1mm的高度差设计，对应转动行程的两个停留位置，保证缓冲接触时的受力均匀，不会出现单侧偏载导致的零件歪斜。从安装边界来看，零件转动时的最大外轮廓扫掠范围是直径42mm的圆形区域，设计安装时需要在这个区域内预留至少2mm的安全间隙，避免和周边的走线、其他传动构件发生运动干涉，花键孔的配合公差选用H7/k6的过渡配合，既可以保证传动时无回程间隙，也能在设备维护时顺利拆卸，不会出现轴孔咬死的问题。这类集成式异形结构件相比传统的多零件组合传动结构，零件数量减少60%，装配工时缩短40%，同时因为没有额外的连接螺栓、销钉等紧固件，长期运行的故障点也大幅减少，非常适合在小型食品包装机械、电子元件组装设备的间歇送料工位上使用，能够在紧凑的安装空间内同时完成动力传递、动作触发、行程缓冲三个功能，不需要额外加装其他辅助构件。
