带侧翼安装座的同轴齿轮传动组件

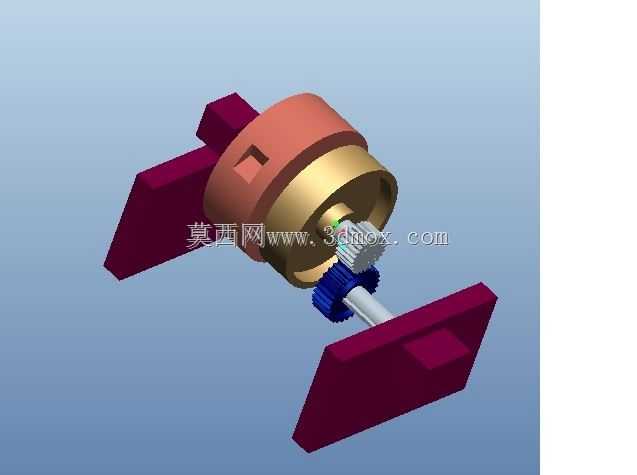

　　这套带侧翼安装座的同轴齿轮传动组件，主要面向小型动力传输场景设计，常见于小型自动化执行机构、微型动力输出单元、便携设备传动链路中，承担动力换向、扭矩传递、转速匹配的核心作用。从结构布局来看，组件采用同轴输入输出的排布逻辑，核心传动部分由两组不同模数的圆柱直齿轮构成啮合副，大模数齿轮适配输入端的高扭矩输入工况，小模数齿轮对接输出端的高转速输出需求，齿轮啮合区域预留了0.15-0.25mm的侧隙，既可以避免加工公差导致的卡滞问题，也能在常温工作环境下容纳润滑脂的填充空间，减少传动过程中的齿面磨损。两侧的深紫红色翼板是整套组件的安装基准面，翼板上预留的方形凸台是定位止口结构，安装时可以直接卡入配套设备的安装槽内，不需要额外设计定位工装，

　　翼板的平面度控制在0.05mm以内，保证安装后传动轴线与设备动力轴线的同轴度误差不超过0.1mm，避免运转过程中出现偏载导致的齿轮断齿、轴系弯曲问题。中间的铜色衬套是轴系的回转支撑部件，采用锡青铜材质加工，内孔与传动轴采用间隙配合，配合公差控制在H7/g6区间，既可以保证轴的灵活回转，也能起到一定的储油润滑作用，衬套的外圈与主体安装座采用过盈配合，压装后不会随轴转动，避免衬套外圈磨损安装座的基体。输入端的橘红色端盖是组件的轴向限位结构，端盖上的方形凹槽是装配工艺槽，方便装配时使用工装卡紧端盖，完成内部齿轮、衬套的轴向锁紧，端盖与主体座的配合面预留了密封槽，可以安装O型密封圈，适配有防尘、防少量溅油需求的工作场景。

　　传动轴采用台阶轴设计，不同轴段分别对应齿轮安装位、衬套配合位、输出端连接位，轴肩位置直接抵住齿轮端面完成轴向定位，不需要额外加装轴套或者卡簧，减少了零件数量，也降低了装配复杂度。在实际选型应用中，这套传动组件的安装边界需要重点关注两翼板的外侧间距，安装时需要保证配套设备的安装槽宽度比翼板间距大0.2-0.3mm，避免过盈装配导致翼板变形挤压内部衬套，造成轴系回转阻力增大；输入端的连接尺寸需要匹配驱动件的输出轴径，输出端可以根据需求连接执行拨杆、叶轮或者其他负载部件，整套组件的传动比固定，适合定速比的动力传输场景，不需要额外调整传动间隙，装配完成后即可直接投入使用。设计过程中优先考虑了零件的加工工艺性，所有结构件都采用常规的铣削、

　　车削工艺即可完成加工，齿轮采用滚齿工艺加工，不需要特殊的定制刀具，适合小批量加工生产；翼板与主体座采用一体化结构设计，减少了装配环节的连接零件，也提升了整体结构的刚性，在承受冲击负载时不会出现连接松动的问题。在日常运维场景中，只需要定期从端盖位置补充润滑脂，不需要拆解整套组件，维护成本较低，适配长期连续运转的小型传动工况，比如小型物料分拣机构的拨杆驱动、便携动力工具的传动单元、小型阀门的执行驱动链路等场景，都可以直接套用这套结构，根据实际负载需求调整齿轮模数、轴径尺寸即可快速完成适配设计。
