异形卷边连接固定支架结构设计

　　在轻工输送、小型工装夹持以及非标自动化辅助定位场景中，这类异形卷边连接固定支架的应用覆盖范围极广，很多人在做结构适配时容易忽略卷边结构的受力冗余设计，导致实际装机后出现支架形变、连接松脱的问题。从实际使用场景来看，这类支架主要承担两个核心作用：一是作为管状构件与平面安装基座的过渡连接载体，二是通过自身卷边形成的半包覆结构，对穿入的圆管类杆件形成径向限位，避免杆件在受侧向力时出现径向窜动。

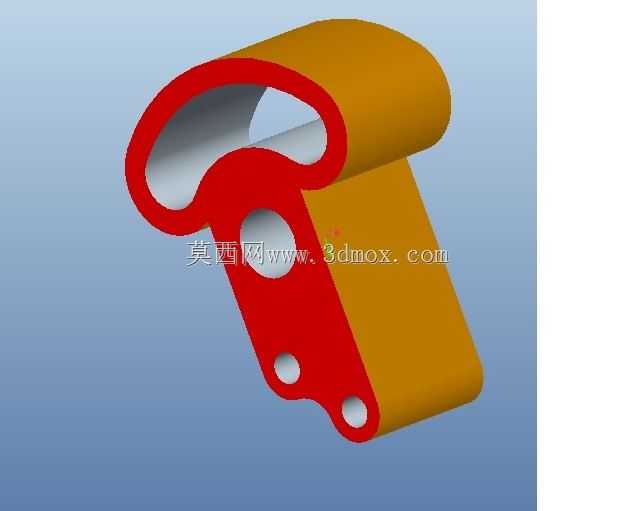

　　设计这类构件时，首先要明确安装边界的约束条件：支架底部的三个安装孔呈非等距三角排布，最下方两个孔的中心距需要匹配安装基座上的预设螺孔位置，中间位置的单孔主要承担定位销的穿装定位作用，避免支架安装时出现角度偏转。卷边部分的内圆弧直径需要比配套穿装的圆管外径大0.2-0.3mm，这个间隙值是经过多轮装机验证的，间隙过小会导致圆管穿装困难，间隙过大则会让圆管在卷边内部出现晃动，无法保证定位精度。卷边的包覆角度设计为210度，相比整圆包覆结构，这个角度既可以保证对圆管的包覆限位能力，又能预留出足够的装配操作空间，不需要从圆管端部穿装，直接从侧向就能卡入卷边结构内，大幅提升现场装配的效率。

　　从结构受力角度分析，支架的竖板部分采用变厚度设计，靠近卷边的位置厚度比底部安装位置厚1.5mm，因为卷边位置是主要的受力承载区，当圆管受垂直向下的载荷时，应力会集中在卷边与竖板的衔接位置，局部增加厚度可以有效降低应力集中系数，避免长期受交变载荷出现疲劳断裂。竖板与卷边的衔接位置全部采用R3的圆角过渡，没有直角衔接结构，一方面是减少冲压或铣削加工时的应力残留，另一方面也能避免装配时锐边划伤操作人员或配套管线。

　　实际选型适配时需要注意，这类支架的卷边轴向长度需要根据配套圆管的受力大小调整，如果圆管端承载的载荷超过150N，卷边的轴向长度不能小于圆管外径的1.2倍，否则会因为包覆接触面积不足导致圆管出现压痕甚至局部变形。底部安装孔的沉头深度设计为2mm，适配M4规格的内六角沉头螺钉，安装后螺钉头完全沉入沉孔内，不会突出支架表面，避免与周边运动构件发生干涉。很多新手设计这类支架时容易把安装孔做成直通孔，导致螺钉头突出，后续调试设备时经常出现运动件刮蹭螺钉头的问题，反而需要二次返工修磨。

　　在装配逻辑上，这类支架的安装顺序是先将中间的定位销穿入基座定位孔，调整支架角度让底部两个安装孔与基座螺孔对齐，先预紧两个安装螺钉，再将圆管卡入卷边结构内，调整圆管的轴向位置到设计尺寸后，再完全拧紧安装螺钉，最后在卷边侧面的顶丝孔内装入紧定螺钉，顶紧圆管表面完成最终固定。顶丝孔的位置设计在卷边结构的侧上方，这个位置的顶丝压紧力方向与支架竖板的受力方向形成夹角，不会因为竖板受载形变导致顶丝松脱。如果是在有振动的工况下使用，还可以在卷边与圆管的接触位置垫一层0.5mm厚的橡胶垫片，既可以增加摩擦力防止圆管窜动，也能吸收振动传递，减少支架的疲劳载荷。

　　从加工可行性角度看，这个结构既可以采用铝合金铣削加工做小批量试制，也可以采用钢板冲压折弯工艺做批量生产，卷边部分的折弯半径需要匹配板材的厚度，如果采用2mm厚的Q235钢板加工，卷边的内折弯半径不能小于板材厚度，否则折弯位置会出现裂纹，影响结构强度。做三维建模时需要注意，卷边部分的曲面要做相切约束，避免出现曲面折痕，不然导出工程图后加工出来的卷边圆弧会出现棱边，导致圆管无法顺利卡入。另外，三个安装孔的位置度公差要控制在0.1mm以内，不然安装时会出现孔位不对中的问题，强行拧螺钉会导致支架受安装内应力，长期使用后出现形变偏移。
