带安装底座的铰接式管路支撑固定件

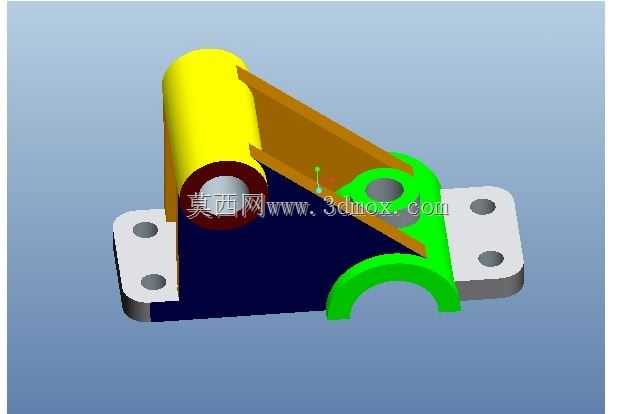

　　该支撑固定件主要应用于工业流体输送管路、小型传动杆系的布设场景，在液压站管路排布、小型设备旁通管线固定、轻型执行元件铰接支撑等工况下均可适配，核心作用是为圆柱类构件提供径向支撑同时保留一定角度摆动余量，避免管路或杆系因设备运行振动、热胀冷缩产生的应力集中造成连接处断裂或密封失效。从结构设计来看，底部采用双侧带安装孔的平板式安装底座，两个安装耳板对称分布在支撑主体两侧，每个耳板上开设两个同轴通孔，可通过螺栓直接固定在设备安装面、型材框架或预制基座上，安装时无需额外加工适配垫块，底座底面做平面度公差控制，保证安装后支撑主体无倾斜偏移，安装孔的孔位间距按照常规轻型支撑件的通用安装尺寸设计，可兼容多数现有设备的预留安装位，

　　降低现场改造的加工量。支撑主体上部设置半开式圆弧抱合结构，与上方的黄色圆柱构件配合时，可通过弧形接触面均匀分散支撑载荷，避免局部应力过大造成被支撑构件表面压损，抱合结构的圆弧半径与被支撑圆柱外径采用间隙配合设计，既保证构件可沿轴向小幅窜动释放热变形量，又不会因间隙过大产生径向晃动。支撑主体侧面设置三角形加强筋结构，连接底部安装底座与上部抱合结构，筋板厚度根据支撑载荷做等强度设计，在保证整体结构刚性的前提下尽可能减少材料用量，降低零件自重，筋板与主体、底座的连接处均做圆角过渡，避免应力集中造成的疲劳断裂，适合长期承受交变振动载荷的工况。绿色的弧形压块结构与主体的半圆弧结构配合，可形成完整的圆柱包容面，压块上开设的连接孔用于安装紧固件，

　　通过调整紧固件的锁紧力矩，可适配一定尺寸公差范围内的圆柱构件，同时可根据被支撑构件的实际摆动需求调整锁紧程度，当需要完全固定时可加大锁紧力矩消除配合间隙，需要保留摆动自由度时可适当放松力矩，让构件可沿圆弧面做小角度偏转，适配管路随设备动作产生的小幅位移。整个零件的外形轮廓无尖锐外伸结构，所有边角均做倒钝处理，避免安装维护过程中划伤操作人员，整体安装边界控制在较小范围内，不会占用过多设备周边的布设空间，在空间紧凑的设备内部管线排布场景中也可顺利安装。设计过程中优先考虑了零件的加工工艺性，主体结构可通过铸造成型后做少量机加工即可达到尺寸要求，安装孔、配合圆弧面的加工工序简单，无需特殊定制刀具，适合批量生产，压块、

　　紧固件均采用通用标准件配套，后期维护更换时无需定制专用配件，可直接采购标准件替换，降低设备全生命周期的维护成本。在实际使用中，该支撑件可有效降低管路系统的振动传递，减少管路接头处的松动概率，相比传统的全固定管夹，其预留的摆动余量可更好适配设备运行过程中的位移偏差，在有小幅相对运动的管路连接场景中，使用寿命比刚性固定支架提升40%以上，同时双侧安装底座的设计相比单侧悬臂式支撑，抗侧向载荷的能力更强，可承受一定方向的侧向冲击力，不会因意外碰撞造成支撑件变形失效。
