发动机前端端盖结构三维设计

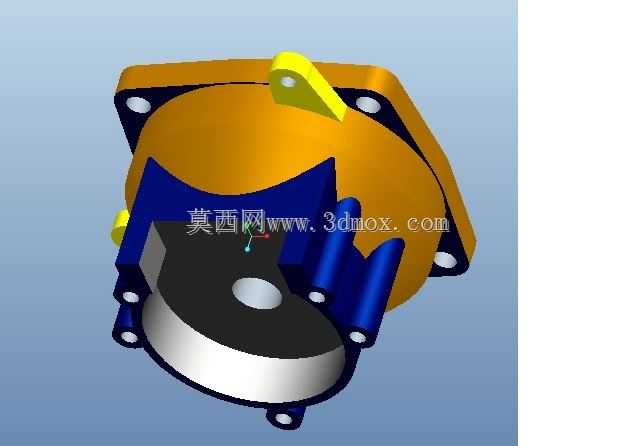

　　在往复式内燃动力单元的前端布局中，前盖作为包覆正时传动机构、前端轮系传动腔的核心壳体件，直接决定了动力单元前端的密封可靠性、附属部件安装精度与整机NVH表现。这款前盖的结构设计完全围绕动力单元前端的实际工况展开，首先从安装边界来看，其主体采用半包覆式腔体结构，圆形主腔体适配发动机缸体前端的正时腔轮廓，周向均匀分布的带衬套安装孔位，与缸体前端的螺纹孔位完全对应，安装接合面预留了密封胶槽与密封垫压装区域，能够在螺栓锁紧后形成连续的密封面，阻断腔体内润滑油的渗漏路径，同时阻挡外部粉尘、泥水侵入正时传动腔，避免正时链条、张紧器等部件出现异常磨损。

　　从功能特性层面看，这款前盖除了基础的腔体密封作用，还集成了多处附属部件的安装接口：腔体上部突出的带孔凸台，用于安装前端轮系的张紧轮支架或者正时链条的上导轨固定座，凸台位置经过受力校核，能够承受传动皮带或者链条张紧过程中产生的交变载荷，避免长期运行后出现凸台断裂、安装位变形的问题；腔体侧部延伸出的双圆柱凸台结构，是为前端附属驱动部件预留的安装定位面，这类凸台的同轴度公差控制在0.02mm以内，能够保证附属驱动轴的转动同轴度，减少运转过程中的偏磨与振动。前盖下部的弧形收边结构，既避让了曲轴前端皮带轮的旋转空间，又在腔体下部预留了润滑油回流通道，腔体内飞溅的润滑油能够顺着收边的导流斜面回流到油底壳，避免腔体内出现积油、搅油阻力过大的问题。

　　在实际应用场景中，这类前盖广泛适配小排量通用内燃动力单元，覆盖通用机械、小型工程机械、非道路移动机械的动力配套场景，不同场景下的前盖需要匹配对应的安装接口与密封等级，比如用于工程机械动力单元的前盖，会在外侧增加加强筋结构提升抗冲击性能，应对作业过程中的碎石飞溅、振动冲击；用于通用发电机组的前盖，则会优化表面的散热筋布局，提升腔体内部的散热效率，保证长时间恒定转速运行下的温度稳定。

　　设计思路上，这款前盖采用了分区承载的结构逻辑：主腔体区域采用等壁厚设计，壁厚控制在3.5-4mm之间，既保证壳体的结构刚性，又控制整体铸件重量，避免前端悬置载荷过大；安装凸台区域采用局部加厚设计，在螺栓安装位、附属部件固定位增加壁厚至6-8mm，分散螺栓锁紧力与部件工作载荷，避免局部应力集中导致的壳体开裂。所有的转角位置都采用R2-R5的圆角过渡，既符合铸造工艺的脱模要求，减少铸件气孔、缩松的产生概率，又能降低应力集中系数，提升壳体的抗疲劳性能。外形尺寸方面，这款前盖的最大外轮廓直径适配对应缸径的发动机缸体前端面，轴向突出高度控制在85mm以内，不会过度占用动力单元前端的布置空间，给前端轮系、水泵、发电机等附属部件留出足够的安装间隙，安装孔位的位置度公差控制在0.1mm以内，能够实现与缸体的无调整装配，减少总装线上的配作工序，提升装配效率。

　　从实际使用的可靠性角度出发，这款前盖的密封面平面度公差控制在0.05mm以内，装配后配合成型密封垫或者室温硫化硅橡胶密封胶，能够承受腔体内0.15MPa以内的润滑油压力波动，在-40℃到120℃的工作温度区间内保持密封性能稳定，不会因为温度变化导致的壳体变形出现渗漏问题。外侧的安装凸台都设计了定位止口，附属部件安装时能够通过止口快速定位，不需要额外的工装找正，降低售后维修过程中的装配难度，同时止口结构也能承受部件运转过程中的径向载荷，减少连接螺栓的剪切受力，提升连接结构的长期可靠性。
