带散热导风结构的发动机飞轮结构设计

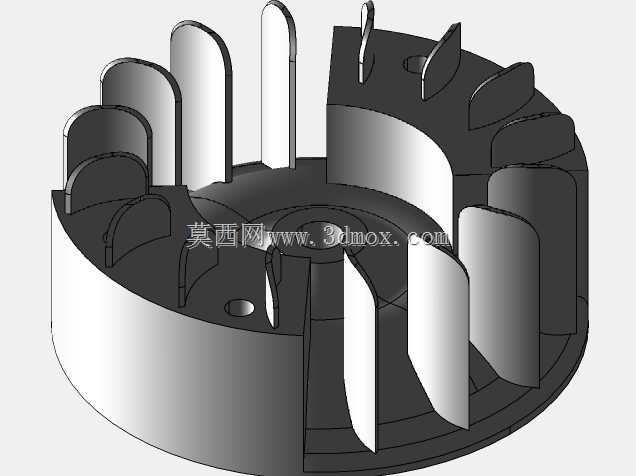

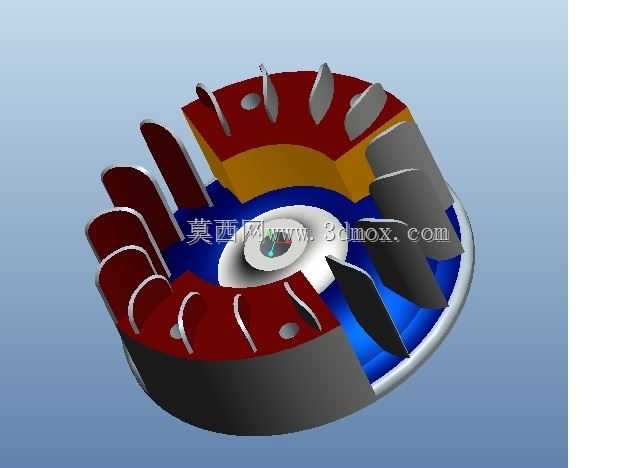

　　在往复式内燃机的动力输出端，飞轮是连接曲轴与传动系统的核心旋转部件，其核心作用是储存曲轴做功行程的输出动能，克服非做功行程的运转阻力，让曲轴的旋转角速度保持在合理波动范围内，避免发动机运转出现明显顿挫，同时为离合器总成提供安装基准面，承担动力传递过程中的扭矩缓冲作用。这款飞轮的结构设计没有采用传统实心圆盘构型，而是在轮缘区域集成了多组径向布置的导风叶片，叶片沿轮盘周向均匀排布，相邻叶片之间形成贯通的空气流道，当飞轮随曲轴高速旋转时，叶片会驱动周边空气形成定向气流，直接吹拂离合器压盘、摩擦片区域，带走离合器结合过程中摩擦产生的热量，避免离合器长时间半联动状态下出现过热烧蚀的问题，这一设计在小排量乘用车辆、

　　小型通用动力机械的动力舱布局中，能够有效弥补紧凑布局下散热空间不足的缺陷，无需额外加装导风罩结构即可实现动力舱局部区域的主动散热。从结构设计逻辑来看，这款飞轮的主体分为三个功能区域：中心区域是与曲轴输出端配合的定位安装孔，孔位周边设计有均匀分布的螺栓连接沉孔，安装时螺栓穿过沉孔与曲轴端面的螺纹孔锁紧，保证飞轮与曲轴的同轴度，避免高速旋转时产生偏心振动；中间环形区域是厚度渐变的辐板结构，辐板厚度从中心向轮缘方向逐步过渡，在保证整体结构强度的前提下尽可能降低旋转部分的转动惯量冗余，避免飞轮过重导致发动机油门响应滞后；外侧轮缘区域是主要的质量集中区，同时集成了导风叶片结构，叶片与轮盘采用一体化构型设计，

　　避免分体式叶片在高速旋转下出现连接松动、脱落的风险，叶片的倾斜角度经过匹配计算，在发动机常用工作转速区间内能够产生足够的通风量，同时不会因为叶片迎风阻力过大造成不必要的动力损耗。在安装边界的尺寸匹配上，这款飞轮的中心定位孔直径与主流小排量发动机曲轴输出端轴径匹配，轮缘的外径尺寸适配对应规格的离合器压盘安装尺寸，轮盘背面设计有与离合器配合的平整摩擦接合面，表面平面度控制在合理公差范围内，保证离合器结合时摩擦面能够完全贴合，避免出现偏磨、打滑的问题；飞轮整体的轴向厚度经过严格控制，安装后不会与发动机缸体后端、离合器壳体产生运动干涉，轮缘上的叶片高度经过核算，旋转时叶片外缘与离合器壳体内壁之间预留足够的安全间隙，不会出现刮碰壳体的问题。

　　从实际应用场景来看，这类集成散热结构的飞轮多用于紧凑型乘用车、小型工程机械、通用发电机组的动力单元上，这类设备的动力舱布局通常较为紧凑，离合器区域的自然散热条件较差，频繁启停、半联动操作下离合器温升速度快，集成导风叶片的飞轮能够在不增加额外零部件的前提下，利用自身旋转动作实现主动散热，有效提升离合器的工作可靠性与使用寿命。在建模过程中，这类结构需要重点关注周向特征的阵列均匀性，叶片的曲面弧度需要兼顾导风效率与结构强度，辐板区域的厚度过渡要避免出现应力集中的直角结构，所有与曲轴、离合器配合的安装面需要设定合理的形位公差，保证装配后整体的动平衡精度满足高速旋转的要求，飞轮整体的动平衡等级需要达到发动机旋转部件的对应标准，避免高速运转时产生异常振动，影响发动机整机的NVH表现。
