液压系统用集成式泵盖结构设计

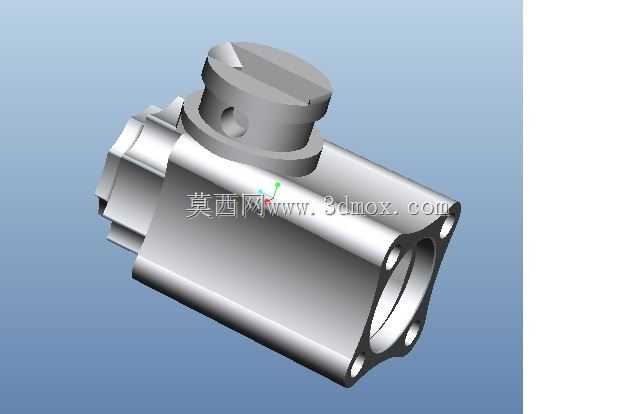

　　在液压动力单元、变量柱塞泵总成以及小型高压润滑泵站的实际装配场景中，泵盖作为泵体端部的核心承压密封部件，直接决定了泵腔内部的压力保持能力、油液流向的规整性以及外接油路的对接精度，绝非简单的端盖封堵零件。从结构细节来看，这款泵盖采用一体化铸造成型后做精密机加工的工艺路线，主体腔体为等径圆筒结构，侧壁预留的侧向通油接口做了加厚处理，避免高压油液长期冲刷导致的接口变形渗漏，端部的四孔安装法兰采用对称分布设计，每个安装孔周边都做了局部凸台加厚，既可以保证螺栓锁紧时的压紧力均匀分布在密封胶圈的接触面上，也能减少法兰面在16MPa额定工作压力下的翘曲变形量。顶部的凸台结构集成了溢流阀的安装腔，加工时严格保证了阀孔与主腔体的同轴度公差控制在0.02mm以内，避免阀芯卡滞导致的压力调节失效，凸台顶部的一字槽结构并非用于手动拧动，而是装配时的定位卡位，方便工装夹持完成侧面油口的螺纹加工，保证各接口的角度偏差不超过0.5度。

　　设计阶段首先要明确的是安装边界约束：这款泵盖适配的泵体主腔内径为62mm，因此筒身的外径设计为78mm，侧壁厚度达到8mm，完全满足高压工况下的壁厚强度要求，端部法兰的外轮廓尺寸控制在90mm见方，四个安装孔的中心距为76mm，适配M8的内六角螺栓锁紧，安装时法兰面与泵体配合面的平面度要求达到Ra1.6的表面粗糙度，配合O型圈的线径压缩量控制在18%-22%区间，既保证密封性能，也避免胶圈过度压缩导致的早期老化。侧向通油接口的中心高度距离法兰安装面为38mm，这个尺寸是匹配泵体内部油道位置反复校核后确定的，能够保证油液从泵腔进入侧口时的流道转折角度小于30度，大幅降低高压油液流动时的紊流噪声，减少气蚀发生的概率。

　　实际工况应用中，这类泵盖常被用在工程机械的辅助液压泵、机床的润滑供油泵以及小型液压站的动力输出泵上，工作时除了承受内部油液的静压力，还要承受泵体运行时传递的振动载荷，因此在结构设计时特意在筒身与法兰的衔接位置做了R3的圆角过渡，避免应力集中导致的疲劳开裂，相比直角衔接的结构，疲劳寿命可以提升40%以上。顶部的阀安装腔深度设计为22mm，能够直接适配市面上通用的DBD型直动式溢流阀，不需要额外加装过渡接头，减少了潜在的渗漏点，阀腔底部的通油孔直径为8mm，能够满足额定流量40L/min的通流需求，不会产生过大的节流损失。

　　建模过程中需要特别注意几个工艺细节：所有的机加工面都要预留0.3mm的精加工余量，铸造拔模斜度控制在1:100，避免脱模时的壁面拉伤；侧向油口的螺纹采用G1/4的管螺纹，螺纹收尾处做了退刀槽设计，保证管接头能够拧到底实现端面密封；四个安装孔为通孔设计，孔口做了1mm的倒角，方便螺栓穿入同时去除加工毛刺，避免螺栓锁紧时毛刺掉落进入泵腔造成配合面划伤。另外在筒身的侧面靠近法兰位置，设计了一个直径4mm的定位销孔，装配时与泵体上的定位销配合，能够保证泵盖与泵体的周向位置精度，避免多次拆装后油口对位偏差，也能抵消螺栓锁紧时产生的周向扭转力，防止密封胶圈被剪切破损。

　　从流体性能的角度考量，泵盖内部的腔体拐角处全部做了圆弧过渡处理，没有直角死区，避免油液滞留导致的杂质沉积，长期运行时不会因为沉积杂质堵塞油道或者划伤配合零件。顶部凸台与筒身的衔接位置做了斜向加强筋，筋的厚度为6mm，既不会增加过多的零件重量，也能提升顶部阀安装位的结构刚性，避免溢流阀工作时的振动导致凸台断裂。整个零件的重量控制在1.2kg左右，相比同参数的焊接式泵盖重量降低了30%，同时铸造结构的内部组织致密性更好，长期承压下不会出现焊缝渗漏的问题，更适合批量生产的工业配套场景。
