带插脚式供电接口的回转驱动腔体结构

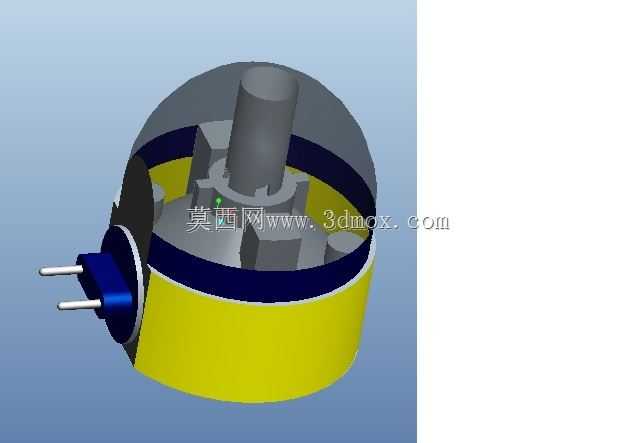

　　该结构主要面向小型回转类机电设备的集成安装场景，常见于桌面级小型回转工作台、小型电动执行器、便携旋转展示装置这类需要紧凑动力输出的设备中，核心作用是在有限的圆柱型安装空间内，整合动力输入、回转支撑、外接供电的多重功能，避免额外布线带来的结构干涉问题。从结构布局来看，整体采用同轴圆柱型腔体设计，外壳主体为等径圆柱段，一端预留两针扁插脚作为外接供电接入端，无需额外预留走线空间，可直接适配对应规格的插座式供电接口，安装时直接插接即可完成供电连接，省去了接线端子固定、走线避让的额外工序。腔体内部预留了中心轴安装位，中心轴从腔体上端面同轴伸出，作为扭矩输出端，轴段与腔体上端盖的配合位置预留了轴承安装台阶，可适配标准深沟球轴承实现回转支撑，

　　保证轴系回转时的同轴度，降低径向跳动量。腔体内部的环形空间用于容纳定子、转子类回转驱动元件，内壁预留了环形定位台阶，可直接卡装环形定子组件，无需额外设计定位压盖，减少零件数量；中心轴上的转子安装位设置了平键槽，可通过平键传递扭矩，避免转子与轴之间出现相对滑动。外壳侧壁采用等厚薄壁设计，在保证结构刚度的前提下控制整体重量，下端面为封闭结构，仅在插脚位置预留穿线孔，插脚与壳体之间通过绝缘衬套隔离，避免供电部分与金属壳体接触引发漏电风险。从安装边界来看，整体外径控制在常规小型机电设备的安装尺寸范围内，轴向总长度从插脚端面到输出轴顶端预留了足够的安装间隙，输出轴的伸出长度可根据实际安装需求调整，插脚的中心距符合通用两针电源接口的标准尺寸，

　　可直接适配市面常见的对应规格电源插座，无需定制接插件。设计过程中优先考虑了装配便利性，整个腔体可从上端盖位置完成全部内部零件的装配，装配时依次装入下端轴承、转子组件、定子组件、上端轴承、上端盖，最后通过卡扣或者周向均布的小螺丝完成上端盖的固定，装配工序无复杂对位要求，适合小批量快速组装。结构的受力路径经过优化，输出轴承受的径向载荷直接通过上下两个轴承传递到腔体外壳上，外壳的圆柱侧壁可均匀分散载荷，避免局部应力集中；插脚位置做了局部加厚处理，可承受插拔过程中的侧向力，避免多次插拔后插脚出现松动或者壳体开裂的问题。在实际应用中，该结构可直接作为小型回转设备的核心驱动单元使用，外部只需加装对应的执行端连接件即可完成功能搭建，

　　比如在输出轴上安装转盘就可作为旋转展示台使用，安装摇臂就可作为小型摆动执行器使用，适配场景灵活。内部腔体的预留空间还可根据需求加装控制电路板，电路板可固定在腔体下端的内侧平面上，供电插脚直接与电路板连接，省去了内部接线的步骤，进一步压缩整体结构体积。输出轴的顶端预留了螺纹孔或者键槽，可适配不同的连接件安装方式，满足不同场景的扭矩传递需求。腔体外壳的外表面为光滑圆柱面，可直接作为安装定位面，与外部设备的安装孔配合时，可通过紧定螺钉或者卡簧完成轴向固定，安装方式简单可靠，不需要复杂的法兰连接结构，进一步降低了配套安装的加工要求。
