在手动挡乘用车辆、轻型工程机械的传动链路中,离合器片是衔接发动机飞轮与变速器输入轴的核心转矩传递部件,其结构合理性直接决定动力接合的平顺性、转矩传递效率以及整套传动系统的服役寿命。日常工况下,离合器片需要在驾驶员操作离合器踏板的过程中,完成与飞轮、压盘的逐步滑磨接合,实现动力从动力端到负载端的柔性传递,避免刚性连接带来的传动冲击打齿、负载骤增熄火等问题;在换挡过程中则需要快速彻底分离,切断动力传输路径,保证变速器齿轮副能够在无负载状态下完成啮合切换,降低换挡阻力与齿轮端面磨损。

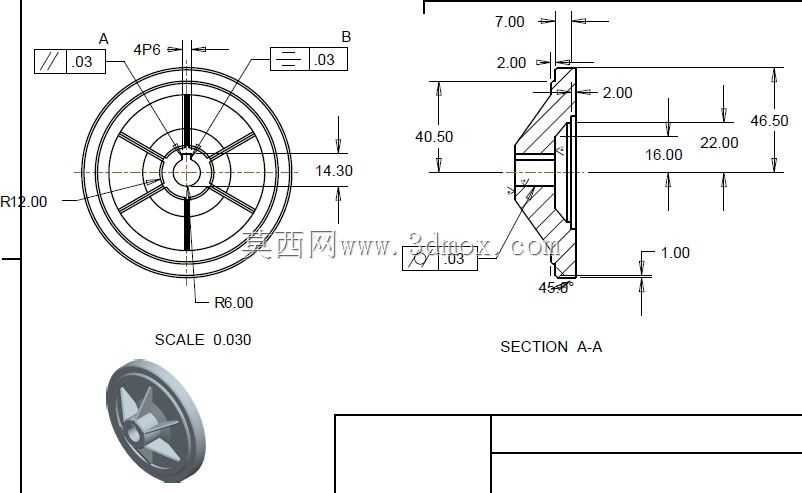

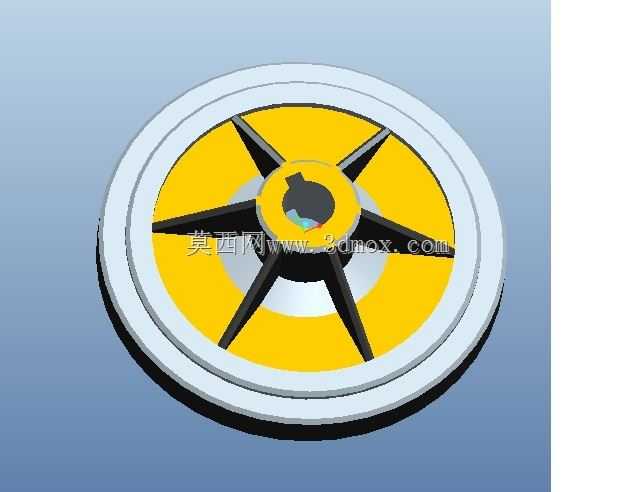

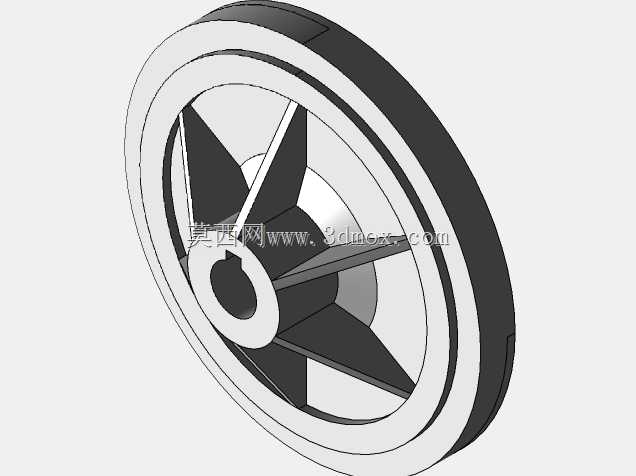

从本次的结构设计来看,整体采用盘式辐条支撑结构,外轮廓最大直径控制在46.50mm的边界范围内,轴向总厚度为7.00mm,属于小规格紧凑型传动离合器片,适配小排量动力单元、小型传动试验台架这类安装空间局促的应用场景。主摩擦工作面的有效接触外径为40.50mm,内径方向预留14.30mm的中心避让空间,中心设置4P6规格的花键配合结构,与变速器输入轴的花键段形成滑动配合,既保证周向转矩传递的可靠性,又允许离合器片在花键轴上沿轴向小幅滑动,适配分离、接合过程中的轴向位移需求。

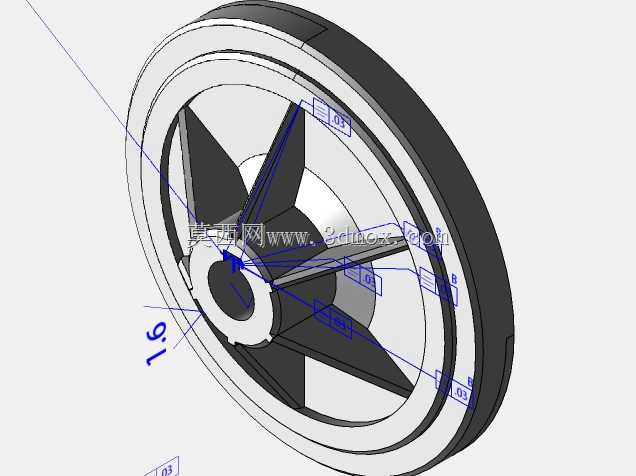

形位公差设计上,两个摩擦端面分别设置0.03mm的平行度与平面度公差要求,这一精度指标是为了保证接合状态下摩擦面能够实现全周均匀接触,避免局部压力过大导致的偏磨、摩擦片烧蚀问题,同时降低接合过程中的抖动异响。中心花键与摩擦端面的垂直度公差同样控制在0.03mm,防止花键安装偏斜导致的滑动卡滞、分离不彻底故障。剖面结构中可以看到,摩擦片基体背部设置2.00mm厚度的支撑辐板,辐板采用六辐条式镂空结构,在保证整体结构刚度的前提下,有效降低零件自身转动惯量,减少换挡过程中同步器的同步负载,提升换挡操作的轻便性;辐板与中心花键毂的连接位置设置45°过渡倒角,减少应力集中,提升零件在频繁交变转矩载荷下的抗疲劳性能。
安装边界维度上,零件轴向定位台阶的高度为2.20mm,与压盘的配合止口深度匹配,安装后能够保证摩擦面高出压盘基准面1.00mm,为摩擦片正常磨损预留充足的补偿行程,避免磨损后出现接合压力不足、传动打滑的问题。中心花键的有效配合长度为16.00mm,足够的配合长度可以分散花键齿面的接触应力,降低花键磨损速率,延长零件更换周期。零件背部的非摩擦区域设置深度2.00mm的减重凹槽,进一步降低自身重量的同时,为离合器分离轴承的顶推动作预留足够的操作空间,避免分离过程中出现运动干涉。
实际建模过程中,需要重点关注摩擦面的表面粗糙度要求,接合工作面需要达到Ra1.6以下的加工精度,保证摩擦系数稳定,同时减少滑磨过程中的磨屑产生;辐条与毂体的连接位置需要做R6.00的圆角过渡,避免铣削加工过程中出现应力裂纹,同时提升零件动平衡精度,减少高速旋转状态下的轴向窜动。这类小规格离合器片除了应用在小型动力传动设备上,也可作为教学试验台架的演示部件,帮助学习者理解摩擦式离合器的工作原理与结构组成,建模时需要严格把控各尺寸的公差配合关系,保证虚拟装配过程中各部件能够实现符合工程实际的运动仿真效果,还原真实的分离、接合动作逻辑。
