轨道交通用米西尔辐条式车轮结构设计

　　这款辐条式车轮的结构设计，核心面向轨道交通低速重载行走场景的应用需求，在早年的工矿机车、老式客运列车的走行部中，这类辐条结构车轮曾是主流配置，相比同尺寸的实心辐板车轮，它在保证结构强度的前提下能有效降低轮体自重，减少转向架的簧下质量，提升走行部对轨道不平顺的响应缓冲能力。从实际使用场景来看，这类车轮需要同时承受垂向的车体载荷、横向的轮轨导向力，以及制动过程中产生的周向扭矩，因此结构设计上的受力分布合理性直接决定了车轮的服役寿命。

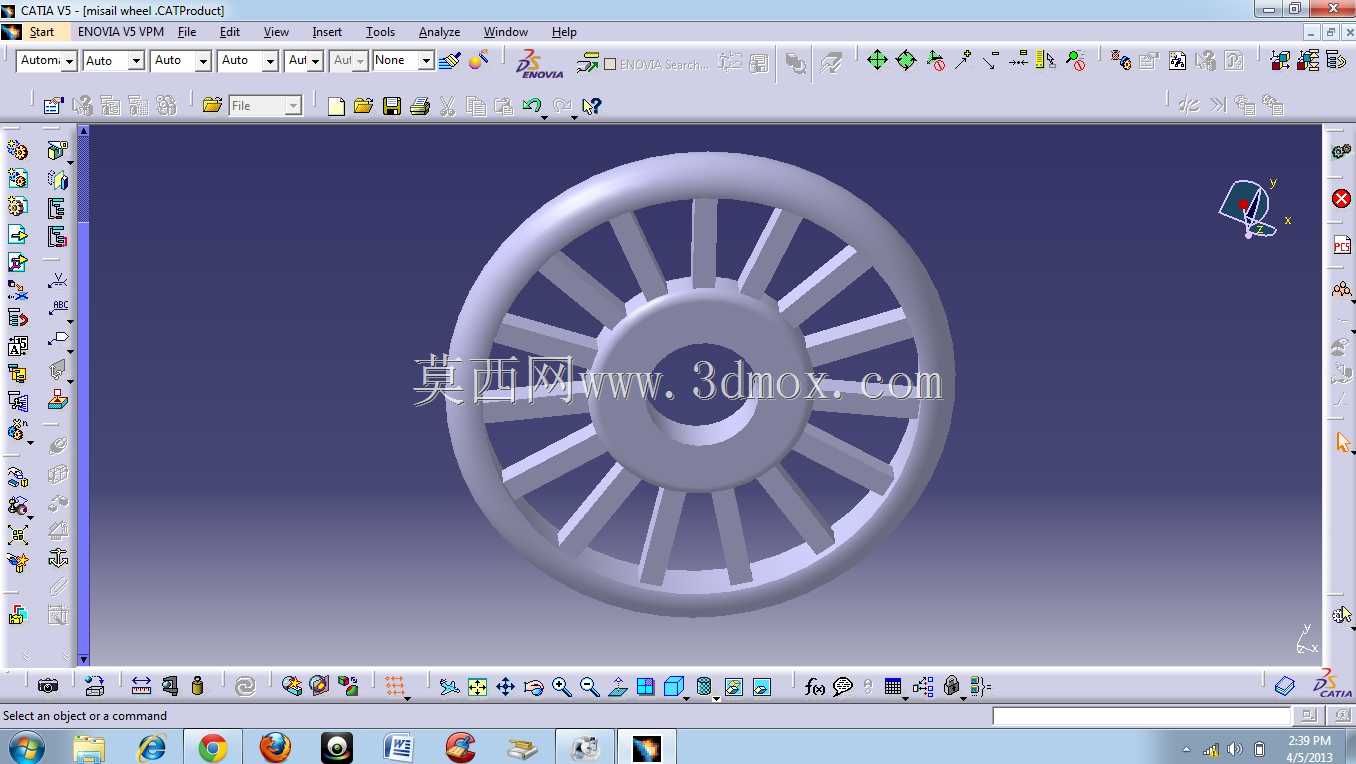

　　设计思路上，这款车轮采用中心轮毂、周向均匀分布直辐条、外圈轮辋的三段式受力结构，中心轮毂部分设置有与车轴过盈配合的安装通孔，孔壁的加工精度需要满足H7级公差要求，保证与车轴装配后无相对窜动，轮毂的轴向厚度略大于辐条厚度，在与车轴配合的接触面位置做了圆角过渡处理，避免装配和受力过程中出现应力集中导致的轮毂开裂。辐条采用矩形截面的直辐条设计，一共16根辐条沿轮毂周向等角度均匀分布，每根辐条从轮毂外壁到轮辋内壁的过渡位置都做了大圆弧平滑过渡，没有尖锐的棱角结构，这种设计一方面可以让垂向载荷从轮辋到轮毂的传递路径更顺畅，避免辐条根部出现应力峰值，另一方面直辐条的结构相比曲辐条加工工艺更简单，铸造过程中的成型难度更低，成品率更高。轮辋部分的截面采用与钢轨踏面匹配的锥形轮廓，轮缘位置预留了足够的磨损余量，满足长期运行后的镟修需求，轮辋的内壁与辐条连接的位置同样做了加厚处理，承受轮轨接触点传递的局部冲击载荷时不会出现局部变形。

　　从安装边界来看，这款车轮的中心安装孔直径、轮毂轴向长度、轮辋的名义滚动圆直径都需要与对应车型的车轴、轴箱、转向架侧架的安装尺寸完全匹配，轮辋的宽度需要适配对应钢轨的头部宽度，保证轮轨接触点始终落在轮辋踏面的合理区间内，避免出现轮缘偏磨或者踏面剥离的问题。在受力特性上，均匀分布的辐条结构可以将单点的轮轨冲击快速分散到多根辐条上共同承载，单根辐条承受的弯曲应力会比非均匀分布的结构低30%左右，同时辐条之间的镂空结构可以在车辆运行过程中带动周边空气流动，带走制动过程中闸瓦与轮辋摩擦产生的热量，避免轮辋温度过高导致的材料性能下降。

　　实际建模过程中，需要重点关注各个过渡圆角的尺寸控制，所有受力转折位置的圆角半径不能小于5mm，避免热处理过程中出现应力开裂，同时辐条的截面尺寸需要经过强度校核，在满载工况下辐条的最大弯曲应力要低于材料的许用应力值，保证在额定载荷下不会出现辐条断裂的问题。轮辋的踏面轮廓需要严格按照对应的轮轨匹配标准绘制，保证车辆通过曲线时轮对的导向性能正常，减少轮轨之间的磨耗。中心轮毂的安装孔需要考虑过盈装配的工艺需求，孔的表面粗糙度要达到Ra1.6以下，保证装配后的接触应力均匀，不会在运行过程中出现车轴与轮毂的相对滑动。这类辐条式车轮虽然在现在的高速列车中已经被辐板车轮替代，但在工矿专用机车、景区观光轨道车辆、老式机车修复项目中仍然有稳定的应用需求，它的结构简单、维护方便、自重较轻的特点，在低速重载的非高速轨道场景下依然具备明显的应用优势。建模时还要注意轮体的整体动平衡性能，因为辐条是均匀分布的，只要控制好每根辐条的尺寸一致性，轮体的初始不平衡量就可以控制在很小的范围内，减少后续动平衡校正的工作量，降低生产制造成本。
