十叶直板式径向叶轮结构设计

　　这类直叶片径向叶轮，多应用在低压通风、小型散热排风、物料气力输送的末端风动结构中，区别于后弯、前弯型离心叶轮，直板式叶片的加工难度更低，在小功率、低转速的通风场景下，不需要复杂的叶片曲面成型，普通板材冲压、焊接或者注塑工艺即可完成批量生产，适配小型排风扇、设备散热风道、简易除尘工位的送风单元，也可作为小型离心风泵的核心转动部件使用。从结构设计逻辑来看，该叶轮采用中心轮毂加十片等距直叶片的布局，轮毂中心预留轴孔安装位，可直接与驱动电机的输出轴配合，轴孔周边可根据扭矩传递需求加工键槽或者顶丝孔，保证转动过程中不会出现轴与叶轮的相对滑动。叶片采用等厚度矩形截面设计，沿轮毂径向垂直向外延伸，所有叶片绕中心轴呈圆周等角度分布，

　　相邻叶片间的流道为等宽直槽结构，气流沿轴向进入叶轮中心区域后，在叶片的推动下沿径向甩出，不需要复杂的流道导流即可完成气流的加压输送，这种结构的流道不易积灰，在输送含有少量粉尘、短纤维的气体场景下，不会出现曲面叶轮容易挂絮、积尘导致动平衡失效的问题。在安装边界的考量上，这类叶轮的径向尺寸通常根据适配的风筒内径做匹配设计，叶片外圆与风筒内壁的间隙控制在3-5mm区间，间隙过大会导致气流回流损失，降低送风效率，间隙过小则容易因为加工误差、转动时的轴系窜动出现叶片刮蹭风筒的故障。轮毂的轴向长度需要覆盖电机轴的插入深度，保证轴孔与电机轴的配合长度不小于轴径的1.2倍，避免悬臂过长导致叶轮转动时出现径向跳动。

　　叶片与轮毂的连接位置做了等半径的圆角过渡，避免直角连接处出现应力集中，在长期启停、转速波动的工况下，减少焊缝或者注塑结合位置的开裂风险。设计过程中需要重点校核动平衡精度，因为直叶片的质量分布沿径向均匀，只要保证每片叶片的成型尺寸一致、重量差控制在0.5g以内，做简单的静平衡校正即可满足低转速场景的使用要求，不需要做高速级的动平衡去重，能大幅降低生产环节的校正成本。另外这种直叶片结构的叶轮，在反向转动时气流方向也会同步反向，可直接应用在需要双向通风的场景中，不需要额外调整风道结构，相比曲面叶片只能单向送风的特性，适配性更强。在实际选型替换时，只需要匹配三个核心参数即可完成适配：一是叶轮的外圆直径，要与原有风筒内径匹配；

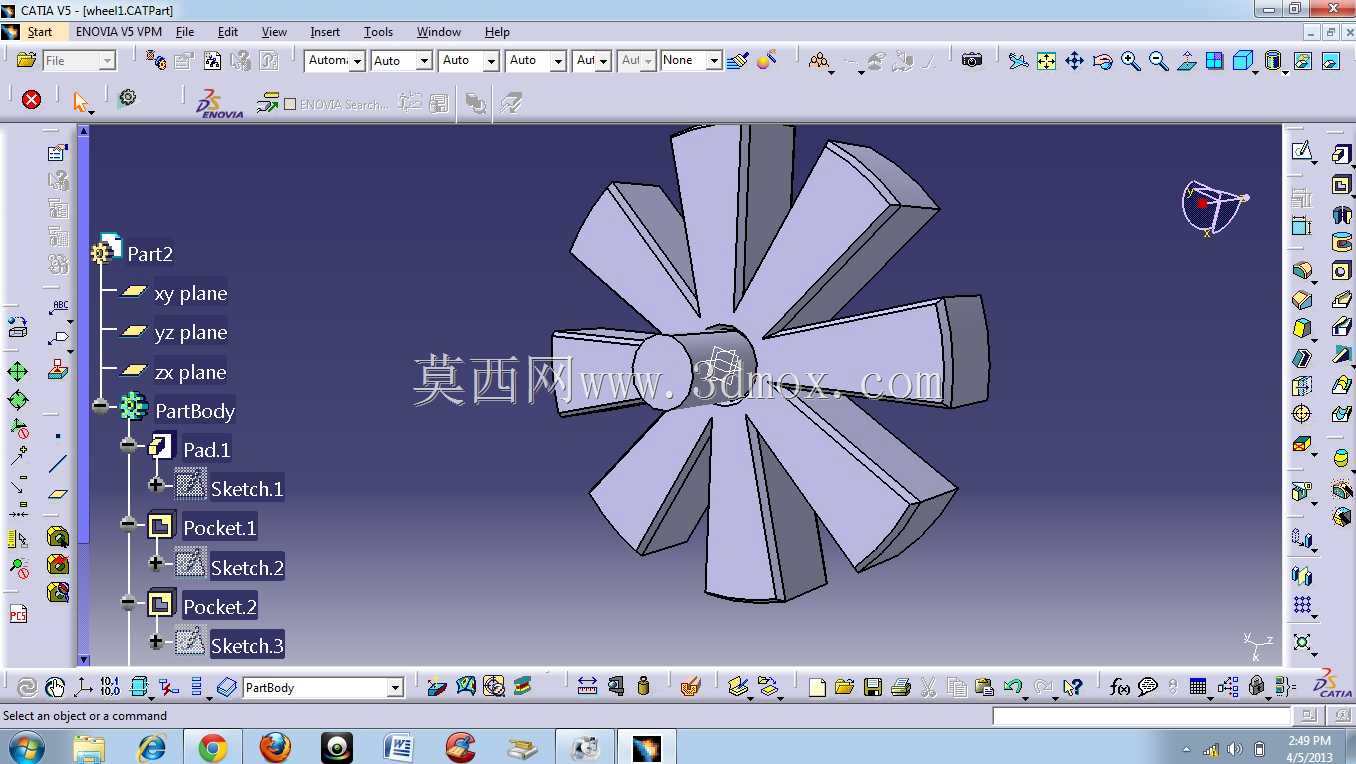

　　二是中心轴孔的直径与键槽尺寸，要与驱动电机输出轴匹配；三是叶轮的轴向总宽度，要保证安装后不会与风道前后的防护网、导流板出现干涉。这类结构的叶轮因为没有复杂的曲面特征，在三维建模过程中只需要完成单片叶片的草图绘制，通过圆周阵列命令即可完成整体结构的搭建，建模效率高，后续修改参数时只需要调整叶片长度、厚度、数量以及轮毂直径，即可快速衍生出不同风量风压参数的系列化型号，适配不同功率的驱动电机与不同尺寸的通风设备。在强度校核层面，因为直叶片的受力方向垂直于叶片板面，在常规1500rpm以下的转速工况下，普通2mm厚的冷轧钢板或者3mm厚的PP塑料材质即可满足强度要求，不需要额外增加加强筋结构，整体重量更轻，电机启动时的负载更小，能有效降低驱动电机的启动电流，提升小功率电机的运行稳定性。
