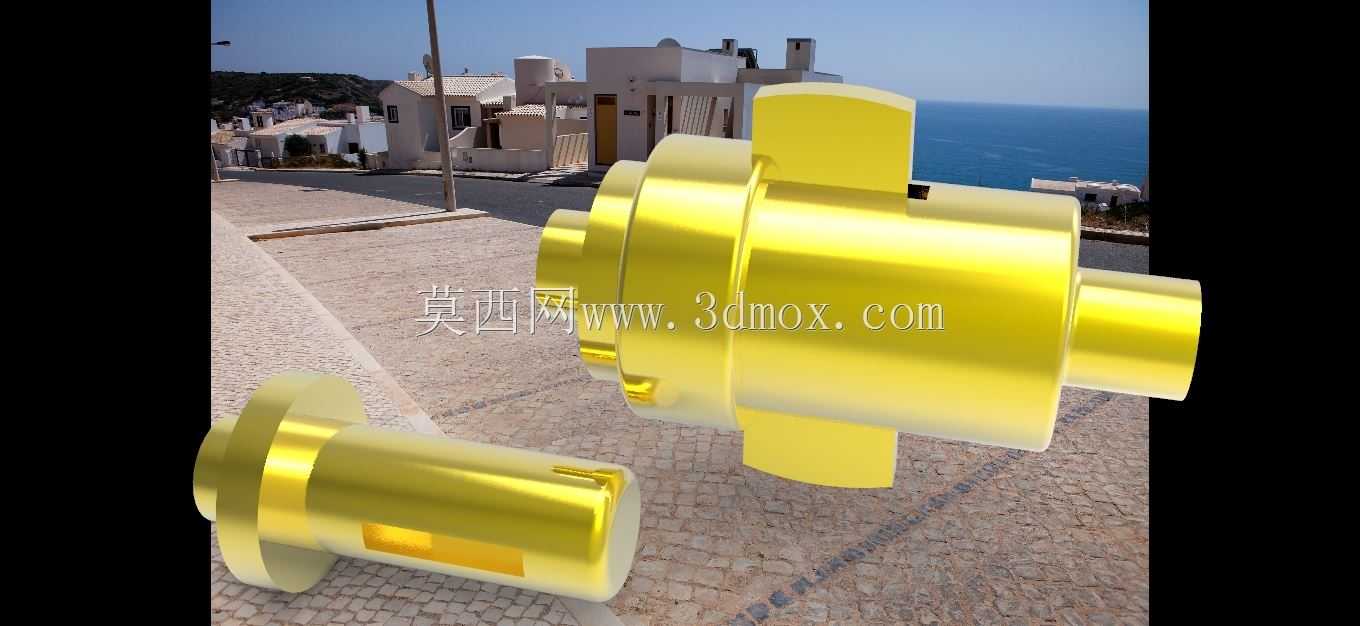

套筒与开口销配合式轴系连接结构

　　在常规的中小扭矩轴系传动场景里，这类套筒搭配开口销的接合结构，往往是兼顾拆装便捷性与传动可靠性的高性价比选择，不像过盈配合需要热装工艺，也不像键连接需要额外加工键槽做精度配磨，现场运维时只需要拔出开口销就能完成两段轴的分离，在纺织机械的导辊传动、小型输送线的辊筒对接、农用机具的动力输出轴延长段里都有大量应用。从结构功能上看，这套结构的核心作用是实现两段同轴回转件的扭矩传递，同时通过开口销完成轴向限位，避免套筒在轴运转过程中出现轴向窜动——很多现场调试的工程师都遇到过，单纯靠套筒和轴的间隙配合传递扭矩，启停瞬间的冲击很容易让套筒顺着轴向滑移，最后导致传动脱开，而在套筒和对应轴段的径向销孔里穿入开口销，

　　就能把轴向和周向的相对自由度完全锁死，只要销的剪切强度满足扭矩要求，就能长期稳定运转。设计这套结构的时候，首先要匹配的是被连接轴的轴径公差，套筒的内孔通常选H7/h6的间隙配合，保证装配时能顺利套入两段轴的对接端，不会出现卡滞；套筒外壁的凸台结构不是冗余设计，一方面是作为轴向定位的止推面，抵靠在被连接件的端面上控制套筒的套入深度，另一方面也能在拆装的时候作为受力点，方便用拉马或者铜锤敲击拆卸，不会损伤套筒的配合面。开口销的安装孔位置需要做精准的尺寸链计算，要保证套筒完全套入两段轴的设计深度后，轴上的销孔和套筒上的销孔刚好完全对正，不会出现错孔导致销无法穿入的问题；销孔的直径要比选用的开口销直径大0.1到0.2毫米，既方便穿装，

　　也不会因为间隙过大导致运转时销受到额外的冲击载荷。从安装边界来看，套筒的总长度要覆盖两段轴的插入段长度，通常每端的插入深度不小于轴径的1.2倍，保证配合面有足够的接触面积传递扭矩，避免接触应力过大导致配合面压溃；套筒的最大外径要考虑周边的安装空间，不能和周边的防护罩、轴承端盖等部件产生运动干涉，尤其是带凸台的位置，凸台的外圆直径通常比套筒主体大10到15毫米，厚度控制在5到8毫米，既保证止推面有足够的承压面积，也不会过多占用径向空间。很多新手设计这类结构的时候容易忽略开口销的张开防松要求，其实穿入销孔后，必须把开口销的两个尾部分开弯折到套筒的外壁方向，不能贴在轴表面，不然轴转动的时候尾端会刮蹭周边的零件，

　　也容易因为震动导致销从孔里滑出；另外销孔的位置要避开轴上的应力集中区域，不要开在轴径变化的过渡圆角处，不然会大幅降低轴的疲劳强度，在频繁正反转的工况下容易出现断轴问题。在实际工况适配里，如果是传递扭矩偏大的场景，可以把单销设计改成沿圆周180度分布的双销结构，成倍提升抗剪切能力，同时也能让受力更均衡，减少单侧受力带来的套筒偏磨问题；如果是有腐蚀风险的户外工况，套筒和销都可以做镀锌或者达克罗表面处理，提升防锈能力，延长户外使用的维护周期。这套结构没有复杂的加工要求，普通车床就能完成套筒的内外圆、端面和凸台的加工，钻床就能完成销孔的加工，不需要专用的工装夹具，加工成本低，配件通用性强，开口销是标准五金件，现场损坏后可以快速更换，不需要专门定制配件，对于需要频繁拆装维护的传动节点来说，这种结构的实用性远高于其他复杂的连接方式。
