内燃机活塞组件结构三维设计

　　活塞作为内燃机核心往复运动部件，直接承担燃烧室高温高压燃气的作用力，将燃气膨胀做功的能量通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是动力转换过程中不可或缺的关键承载构件。在实际工况中，活塞需要在气缸套内做高频往复直线运动，顶部直接接触燃烧室内瞬时温度可达2000K以上的燃气，工作过程中同时承受交变机械载荷与热载荷的耦合作用，因此其结构设计需要同时兼顾强度、耐热性、导热性、轻量化以及密封性能等多维度的工程要求。

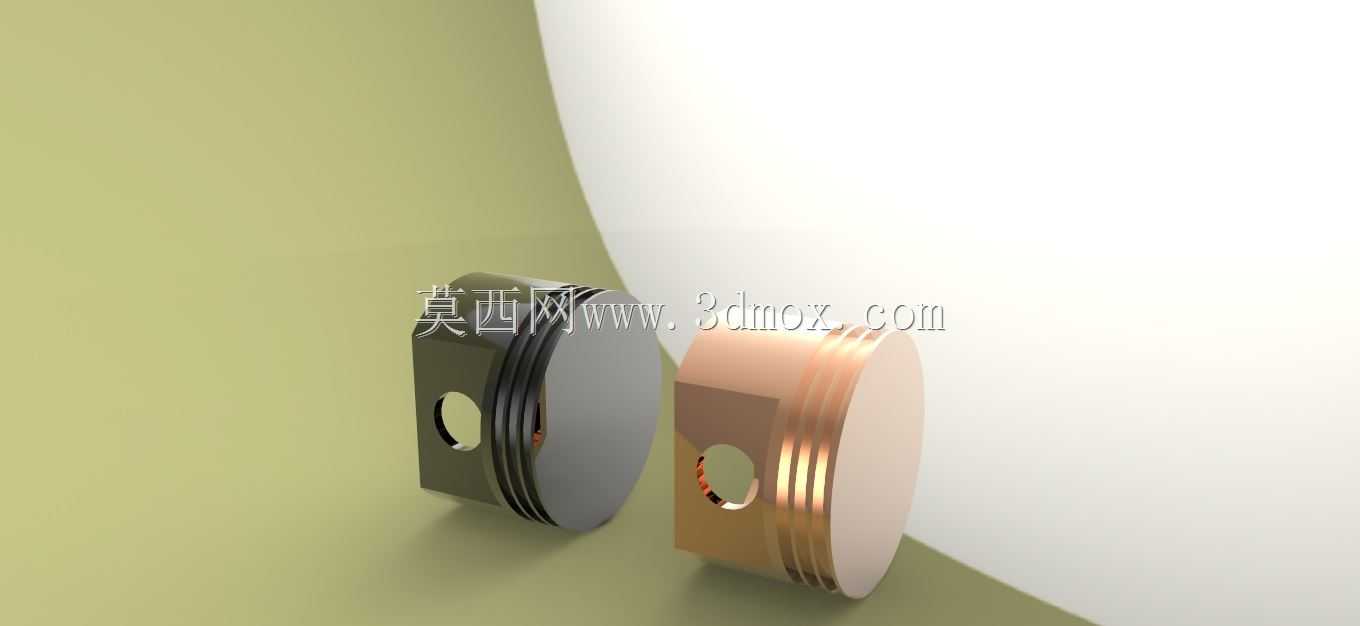

　　从结构设计逻辑来看，本次设计的活塞分为顶部、头部、裙部三个核心功能区段。顶部采用平顶结构设计，相较于凸顶或凹顶结构，平顶活塞的受热面积更小，加工工艺性更优，同时能够在压缩行程终了时配合气缸盖形成规则的燃烧室空间，保证混合气形成与燃烧过程的稳定性，适合中小排量通用内燃机的使用需求。头部位置设计有多道环槽结构，用于安装气环与油环，气环的核心作用是密封活塞与气缸壁之间的间隙，防止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的大部分热量传导至气缸壁，通过冷却系统带走热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，减少活塞、活塞环与气缸壁之间的摩擦磨损。环槽的尺寸精度与位置度直接影响活塞环的工作状态，设计时需要预留活塞热膨胀的间隙，同时保证环槽侧面的平面度，避免活塞环出现卡滞、偏磨等失效问题。

　　裙部作为活塞在气缸内的导向承载部分，设计为椭圆形截面结构，这是因为活塞工作时受热膨胀以及侧压力作用会产生机械变形与热变形，沿活塞销座轴线方向的变形量更大，将裙部设计为长轴垂直于活塞销方向的椭圆形，能够在工作温度下让裙部截面趋近正圆，保证活塞与气缸壁之间的配合间隙均匀，避免出现拉缸、敲缸等故障。活塞销座位于裙部上方位置，设计有贯穿的销孔用于安装活塞销，销孔内部设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮伤气缸壁；销座部位设计有加强筋结构与活塞头部过渡连接，能够分散活塞销传递的集中载荷，避免销座位置出现应力集中导致的开裂问题。

　　从安装边界来看，活塞的外径尺寸需要与对应规格的气缸内径保持严格的配合公差，配合间隙需要根据活塞材料的热膨胀系数、工作温度范围以及气缸的材质特性综合确定，间隙过小会导致活塞受热膨胀后卡滞在气缸内，间隙过大则会导致密封性能下降、敲缸异响以及机油消耗量上升。活塞的总长度需要兼顾导向稳定性与往复运动惯性，过长会增加活塞的整体质量，提升往复运动惯性力，加剧曲轴连杆机构的振动与磨损，过短则会导致导向长度不足，活塞在换向时容易出现倾斜，加剧气缸壁的偏磨。活塞销孔的内径尺寸需要与选用的活塞销外径保持过渡配合，保证活塞销能够在销孔内实现合理的浮动，同时避免配合间隙过大产生冲击载荷。

　　在实际应用场景中，这类活塞结构广泛应用于通用小型汽油机、摩托车发动机、小型农用动力机械以及园林机械动力单元中，不同应用场景下的活塞会根据具体的功率输出要求、转速范围、冷却方式调整局部结构参数，比如高转速机型会进一步优化活塞的轻量化设计，采用更薄的裙部壁厚、更小的压缩高度来降低往复运动质量，提升动力响应速度；而强化程度更高的机型则会在活塞头部设计冷却油腔，通过机油喷射带走头部的热量，降低活塞的热负荷，提升部件的工作可靠性。设计过程中需要反复校核活塞在最大爆发压力下的结构强度，计算不同工况下的热变形量，确保各部位的应力值处于材料许用应力范围内，同时通过运动仿真验证活塞在整个往复行程中与气缸壁、连杆小头的运动干涉情况，保证各部件的运动间隙处于合理区间。
