柴油机燃料电车悬挂式输送管路结构

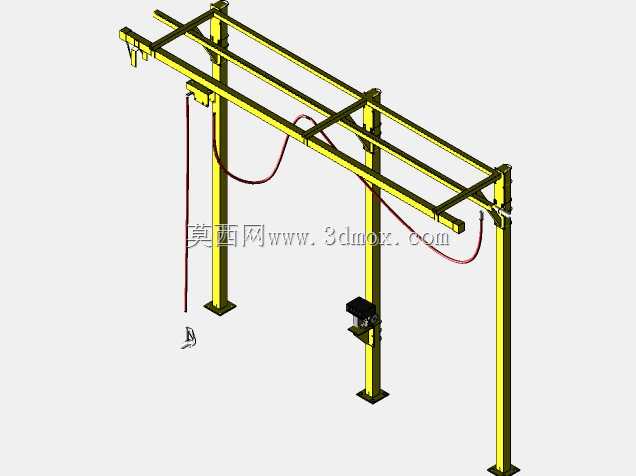

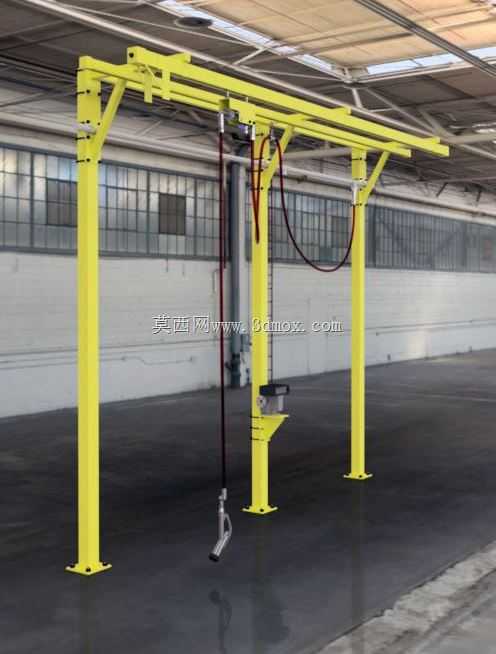

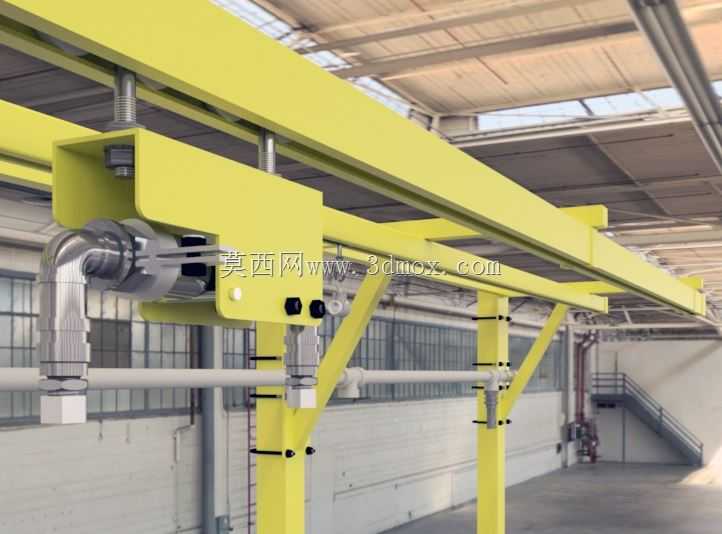

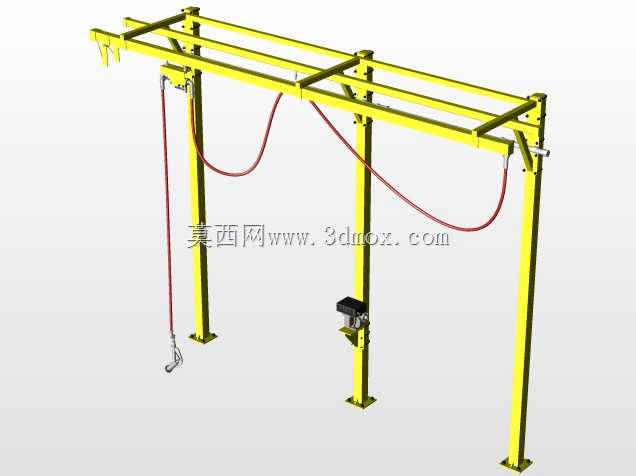

这套结构主要服务于厂区内柴油机燃料电车的燃料补给管线布设场景，常见于大型机车维保车间、内燃机车整备场的架空管线系统，用来替代传统地面铺设的输油管线，避免地面管线被作业车辆碾压、人员踩踏造成的破损泄漏风险，同时释放地面作业空间，方便维保人员开展机车检修、部件转运等日常作业。从实际使用逻辑来看，这套悬挂式结构的核心功能是承载燃料输送管路的自重以及管内流体的动态载荷，同时为管路提供稳定的固定支撑，避免管路在输油过程中因为流体脉动、车间通风气流扰动产生的晃动位移，保证管路接口处的密封可靠性，降低燃料泄漏的安全隐患。设计过程中首先考虑的是安装边界的适配性，顶部采用膨胀螺栓与厂房混凝土屋面梁或者钢结构屋架下弦连接，不需要额外搭建落地支撑架构，适配大部分现有工业厂房的顶部结构条件，不需要对原有厂房地面、墙体做大规模改造，安装作业时可以在不中断车间正常生产的前提下完成架设。结构的受力路径设计非常清晰，顶部吊点通过全螺纹螺杆连接主承载横梁，螺纹结构可以根据现场实际安装高度灵活调整横梁的水平度，抵消屋面结构本身的安装误差，保证整条管线的布设坡度符合流体输送的要求，避免管段局部存液造成的流阻增大或者冬季冻堵问题。主承载横梁采用折弯成型的槽型截面，相比同重量的实心型材具备更高的抗弯截面模量，在满足承载要求的前提下尽可能降低结构自重，减少顶部屋架的附加载荷。横梁下方通过三角型斜撑支架做局部加强，斜撑与横梁、竖向立柱之间采用螺栓紧固连接，不需要现场焊接作业，所有部件都可以在工厂预制完成后运输到现场组装，降低现场施工的动火作业风险，也方便后期管线改造时的部件拆装复用。管路固定端采用快装式管夹结构，管夹内侧衬有耐油橡胶垫，一方面可以缓冲管路运行过程中的振动传递，避免金属管夹与管路直接接触造成的管壁磨损，另一方面也可以补偿管路因为温度变化产生的轴向伸缩量，避免热胀冷缩造成的管路应力集中。从安装尺寸边界来看，整套悬挂结构的竖向调节范围可以覆盖常规厂房3米到6米的层高需求，单段横梁的标准长度适配2米到3米的管段支撑间距，符合工业管线布设的规范支撑间距要求，相邻横梁之间可以通过拼接件延长，适配不同长度的管线布设路径，遇到管线需要转弯、变径的位置，可以通过调整支架的安装位置、更换定制连接角件来适配，不需要重新裁切主横梁部件。在细节设计上，所有外露的金属部件都做了亮黄色防腐喷涂处理，一方面是符合工业厂区安全色的标识要求，让架空管线结构在车间环境中具备更高的辨识度，避免高空作业的人员、设备意外碰撞，另一方面喷涂涂层可以隔绝车间内的油气、潮气对金属部件的腐蚀，延长结构的整体使用寿命。结构上预留的多个安装孔位，除了固定输油管路之外，还可以根据后期使用需求加装传感器走线槽、泄漏检测探头等附属部件，不需要额外在横梁上钻孔破坏结构强度。实际运行过程中，这套结构的载荷冗余量按照1.5倍的额定载荷设计，可以承受短时间的管路水锤冲击载荷，不会出现结构变形或者吊点松动的问题，竖向立柱上的多组固定孔位，可以根据不同管径的管路调整安装高度，实现同一支架承载多根不同功能管线的需求，比如同时布设燃料输送管、压缩空气管、信号控制线等，减少车间顶部架空支架的重复布设，让顶部管线布局更加规整有序。
