车用压缩天然气立式单枪加气设备结构设计

　　在城镇车用燃气补给站点的布局中，这类立式CNG加注设备是站点核心的终端作业单元，主要承担压缩天然气向车载储气瓶的安全加注、计量、压力调控功能，适配出租车、网约车、市政燃气车辆、家用CNG车型等各类以压缩天然气为动力的道路车辆，日常作业场景覆盖露天加气站、室内加气岛、撬装式加气站点等不同建站形式，设备的结构可靠性直接关联站点作业效率与燃气加注安全。

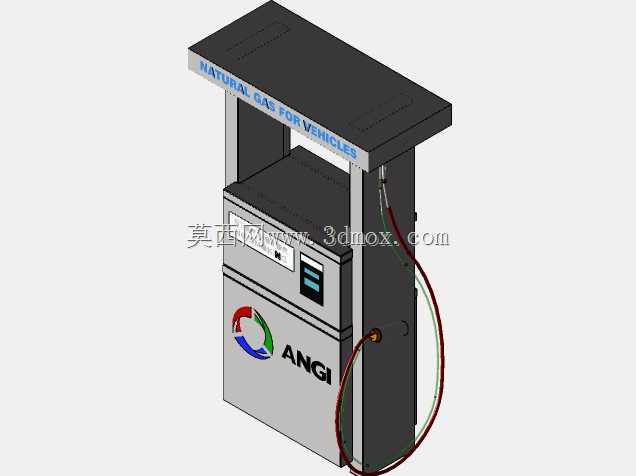

　　从实际作业需求出发，该设备采用立式窄体布局设计，整体外廓宽度控制在800mm以内，厚度方向不超过600mm，整体高度约2400mm，安装时仅需预留1200mm见方的硬化地面基础，即可完成设备固定与管线接驳，适配多数加气岛的有限安装空间，不会占用过多车道通行面积。设备顶部做了外伸式防雨檐结构，檐边超出设备主体150mm，可在露天布设时为操作面板、加注枪挂接位提供雨水遮挡，避免户外降雨时操作区域积水引发的电气安全隐患，同时檐体侧面预留了站点标识粘贴位，可直接印制燃气类型提示、安全警示标语，无需额外加装标识牌。

　　设备主体采用框架式钣金焊接结构，内部沿高度方向分层布设功能模块：底层为高压管线接驳区与紧急切断阀组，预留的进气接口位于设备侧下方距地面300mm位置，可直接对接站区埋地高压输气管线，接口处配套设置了过滤与压力缓冲结构，可过滤输气管线内的杂质，同时稳定进气压力，避免管线压力波动对计量精度造成影响；中层为计量控制模块与电气控制单元，所有电气接线均采用防爆密封走线槽布设，控制模块与高压气路区做了物理隔离，中间加装阻燃隔热隔板，即便气路区出现微量泄漏，也不会波及电气元件引发安全风险；上层为操作交互区，操作面板距地面高度设置在1200mm至1600mm区间，刚好适配成年人站立操作的舒适高度，面板上集成了计量显示屏、操作按键、IC卡感应区，加注状态、加气量、金额信息可直接面向驾驶员展示，无需操作人员侧身核对。

　　设备侧部设置了加注枪挂架与高压软管收纳位，软管长度配置为6m，可覆盖车辆两侧的加注口位置，无需车辆反复调整停靠位置，挂架处配套设置了软管归位导向结构，操作人员完成加注后可轻松将软管沿导向槽归位，避免软管长期拖地弯折造成的外层磨损与内部钢丝层疲劳。设备正面的标识区域做了凹陷式设计，品牌标识与安全提示采用丝网印刷工艺，不会因长期户外暴晒、擦拭出现脱落掉色问题，外壳钣金表面做了户外级粉末喷涂处理，可耐受沿海站点的盐雾腐蚀、北方站点的低温冻融以及南方站点的高湿环境，外壳拼接处均设置了密封胶条，防护等级达到IP54，可有效阻挡日常作业中的灰尘与飞溅水进入设备内部。

　　从设计逻辑上看，该设备的结构完全围绕加气站的实际作业流程优化：设备正面无突出的外露管线，所有检修门均设置在设备侧部与背部，日常维护时可直接打开侧门更换滤芯、校验计量单元，无需拆卸正面外壳，也不会影响正面车道的正常加气作业；设备底部设置了可调式支撑脚，可在安装时根据地面平整度调整设备水平度，避免因地面倾斜导致内部阀组受力不均、计量偏差；紧急切断按钮设置在操作面板下方距地面1100mm的醒目位置，出现突发状况时操作人员或驾驶员可第一时间按下切断气源，按钮外设置了防误触保护罩，避免日常作业中误碰触发停机。

　　在管线布局上，内部高压气管均采用圆弧过渡弯折，避免直角弯折造成的气流阻力增大与应力集中，所有气管接头处均预留了泄漏检测接口，日常巡检时可直接对接检测仪器检查密封性能，无需拆解外壳；设备背部预留了通讯线缆接口，可直接对接站区的管控系统，实时上传加气数据、设备运行状态，实现站点的统一智能化管理，无需人工抄录统计作业数据。考虑到加气站的防爆要求，设备所有外露金属部件均做了静电跨接设计，可将作业过程中产生的静电直接导入接地网，避免静电积聚引发的燃气燃爆风险，外壳的所有拼接缝隙均做了等电位连接，不存在绝缘断点。
