20K加仑地上柴油储存罐体结构设计

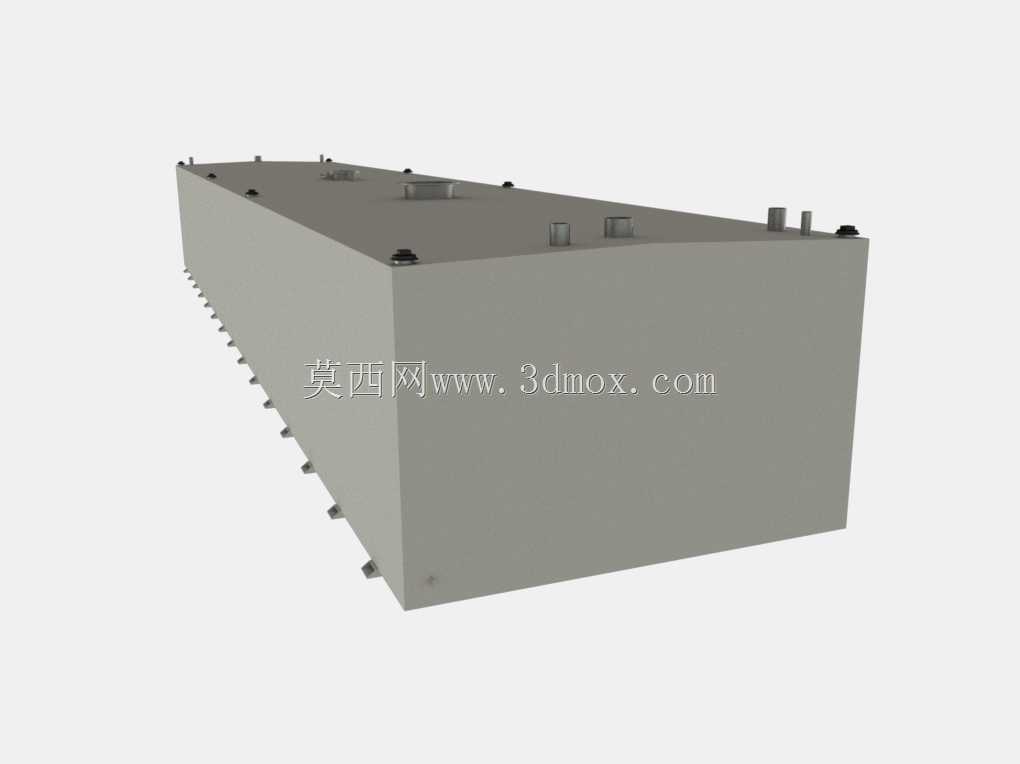

　　在工矿厂区、分布式能源站点、大型工程临时作业区这类无法直接接入市政燃油供给管网的场景中，大容量地面储油装置是保障柴油动力设备持续运转的核心配套设施，本次呈现的20K加仑级地上储油罐体，正是针对这类固定点位燃油中转、存储需求开发的结构方案。不同于埋地储油罐需要做额外的防腐、抗浮处理，地上布置的储油罐体对安装基面的要求更易实现，日常巡检、液位核查、渗漏排查的作业难度也更低，适合用在需要快速部署储油能力、后期运维频次较高的作业场景中。从结构设计逻辑来看，罐体主体采用长方体构型，相较于同容积的圆柱形储罐，长方体结构的空间利用率更高，在有限的占地范围内可以实现更大的存储容积，同时规整的外形也更便于多罐体并排布置、外接管线的统一排布，

　　减少站点内的管线冗余长度。罐体的壁板采用等强度设计思路，根据不同液位高度下的静压力分布匹配对应厚度的板材，底部区域承受的燃油静压力最大，壁板厚度做了针对性加强，向上随着液位高度降低，壁板厚度逐步调整，在保证结构强度满足满载承压要求的前提下，尽可能控制整体自重，降低生产环节的材料消耗。罐体顶部预留了多个功能接口，分别对应进油、出油、呼吸阀、液位检测、人工检修口的安装需求，接口的位置排布避开了顶部的人员巡检通道，日常操作时不会出现管线磕碰、操作空间不足的问题；顶部的人孔采用快开式密封结构，密封圈选用耐柴油腐蚀的丁腈橡胶材质，保证密封性能的同时，后期内部清理、检修时可以快速开启，不需要额外破坏密封结构。罐体底部设置了均匀分布的支撑脚，

　　将罐体主体与安装基面抬离一定距离，一方面避免罐体底板直接接触地面出现积水腐蚀，另一方面也给底部排污管线的安装、渗漏检测预留了足够的操作空间，支撑脚的排布经过载荷核算，满载状态下每个支撑点的受力均匀，不会出现局部应力集中导致的罐体变形问题。罐体侧壁的连接法兰采用标准模数设计，可以直接对接市面上通用的输油管线、阀门配件，不需要额外做非标转接件，降低现场安装的适配难度。在安装边界方面，该罐体要求安装基面为经过硬化处理的水平混凝土地面，地面承载力需要满足罐体满载时的总重量要求，安装时需要保证罐体整体水平度偏差控制在允许范围内，避免长期偏载导致的壁板焊缝开裂；罐体周边需要预留不小于一米的巡检通道，方便日常运维人员检查罐体状态、操作阀门，

　　同时罐体与周边明火作业区、高压电力设施的安全距离需要符合燃油存储的相关安全规范要求。不同于小型便携储油装置，这类大容量地上储油罐在设计时还充分考虑了长期使用的耐久性，所有外露的金属结构表面都做了防锈涂装处理，焊缝位置做了煤油渗漏检测，保证满载状态下不会出现渗漏问题；罐体顶部设置的呼吸阀可以自动平衡罐体内外的压力差，避免进油时罐内压力过高胀裂罐体、抽油时罐内形成负压导致罐体吸瘪的问题。在实际应用中，这类储油罐体可以直接配套柴油发电机组、大型工程机械集群、野外作业营地的燃油供给系统，作为固定的燃油存储中转节点，减少燃油配送的频次，降低燃油断供导致的设备停工风险。设计过程中还针对罐体的吊装转运做了适配，顶部预留的吊点位置经过重心核算，吊装时可以保证罐体平稳起吊，不会出现倾斜磕碰的问题，方便生产完成后的转运以及现场安装就位。
