带侧孔法兰端直通式液压阀阀体结构

　　在流体输送与液压控制系统的管路布局里，这类带法兰端的直通阀体是很常见的承压基础零件，日常做液压站集成、小型流体管路改造的时候经常会碰到类似结构的选型与建模需求。从实际安装场景来看，这类阀体大多用在中低压的流体回路里，上端的法兰凸缘是核心的安装定位结构，装配时法兰端面会贴合对应阀块或者管路端的密封面，通过周向布置的紧固件完成压紧密封，不需要额外做焊接工序，拆装维护的效率比焊接式阀体高很多，适合需要定期拆解清理流道、更换密封件的工况。

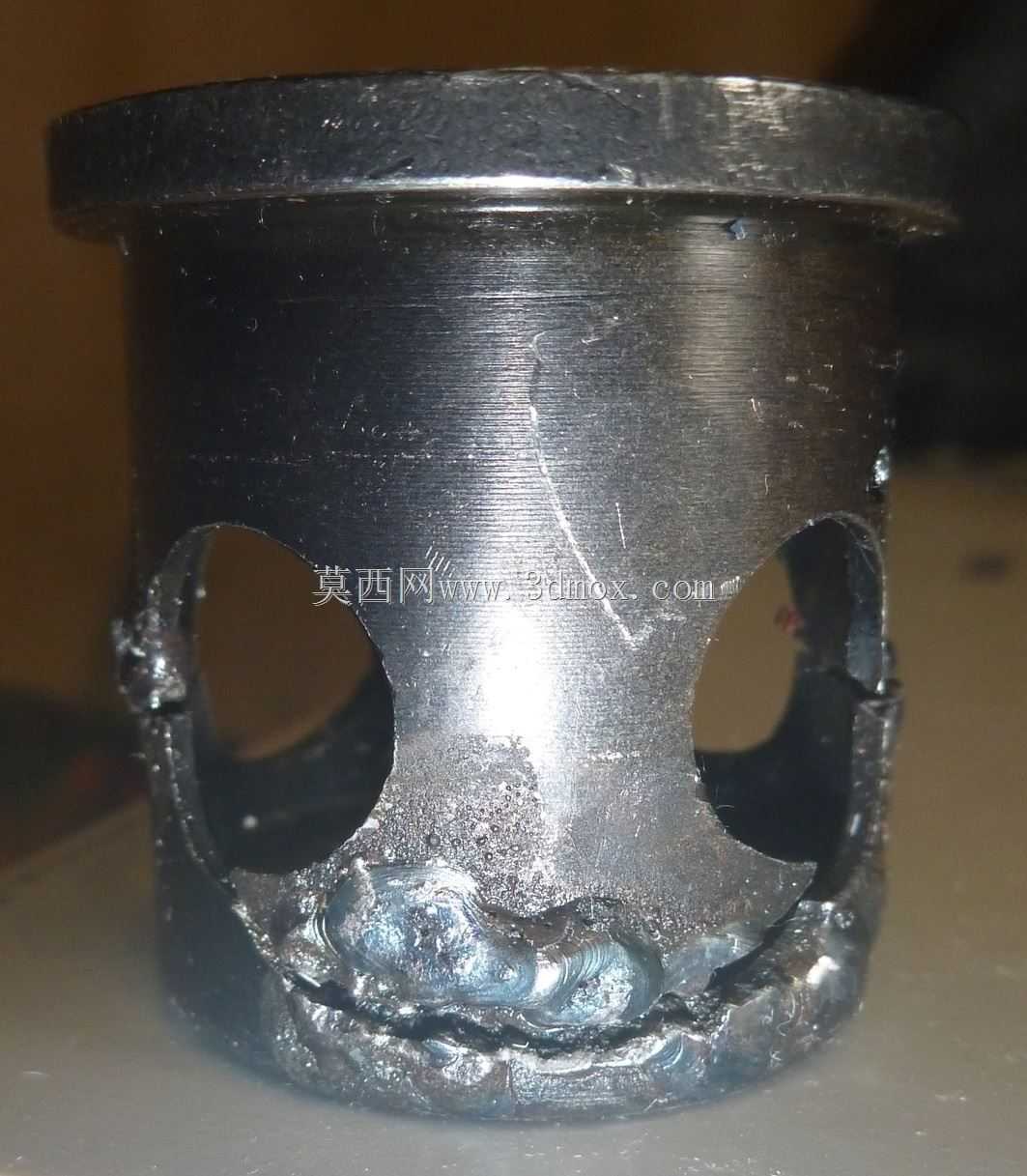

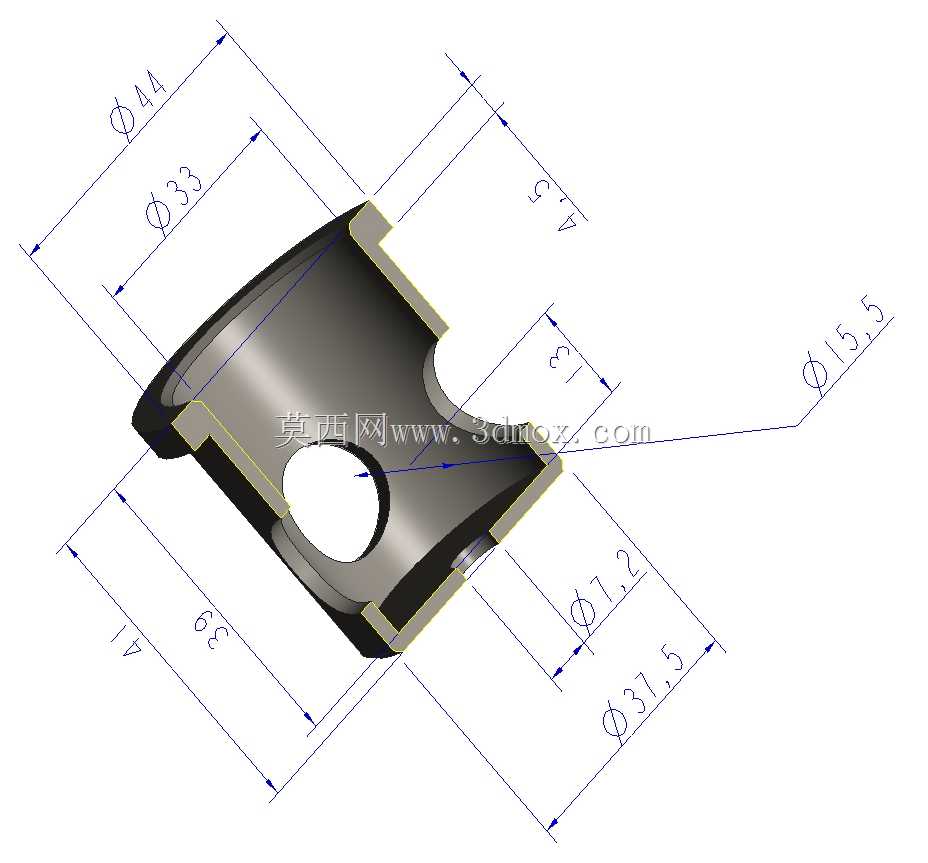

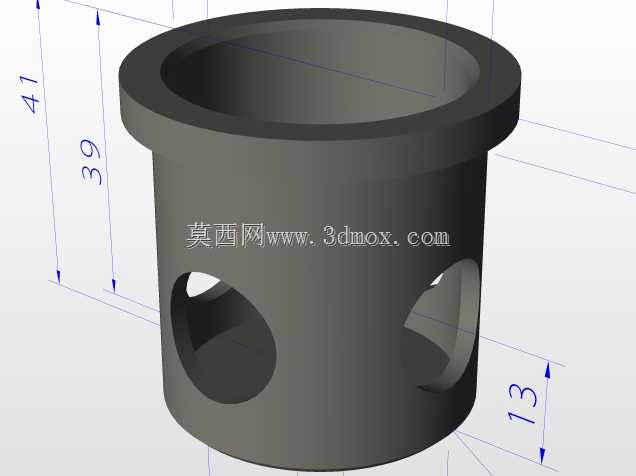

　　从结构尺寸的边界来看，这个阀体总高度控制在41mm，其中上端法兰凸缘的厚度是2mm，下方直筒段的有效轴向长度是39mm，这个尺寸设计刚好能适配多数小通径液压阀组的安装层厚，不会因为阀体过长挤占阀组内部的其他流道空间，也不会因为长度不足导致密封面压合量不够出现渗漏。筒身侧面的通孔中心距离阀体下端面的高度是13mm，这个侧孔是作为旁通流道使用的，实际应用里可以接测压接头、泄油管路或者小型支路控制阀，侧孔的开孔位置做了圆弧过渡处理，没有尖锐的棱角，一方面能减少流体经过时的局部阻力损失，另一方面也能避免开孔处的应力集中，在承压状态下降低开裂的风险。

　　做这个阀体的三维建模时，首先要优先保证各流道的同轴度与位置度要求，主腔是直通式的圆柱形通孔，加工时一般先从下端面进刀镗出主腔，再加工上端的法兰外圆与端面，最后从侧面钻通旁通孔，建模的时候要注意侧孔与主腔相交处的相贯线处理，不能出现建模破面，否则后续导入工程图模块生成剖视图的时候会出现线条错误，影响加工图纸的判读。法兰端的外圆直径比下方筒身大出一个台阶，这个台阶除了作为安装定位的止口，还能在紧固螺栓的时候给密封垫片提供足够的压紧宽度，避免垫片被压挤到流道内部造成通径减小或者密封失效。

　　从功能特性上来说，这类阀体的主腔是用来安装阀芯、阀杆或者密封衬套的，内壁的粗糙度要求一般会达到Ra1.6以下，保证运动件动作顺畅或者密封件贴合严密，侧孔的通径比主腔小，主要是满足小流量支路的通流需求，不需要额外在管路上加装三通接头，能减少整个管路的接头数量，也就减少了潜在的渗漏点。在做选型匹配的时候，要注意阀体下端的外圆尺寸要和安装基座的内孔配合公差符合要求，一般选间隙配合H7/g6就可以，既方便装配时的插入定位，又不会因为配合间隙过大导致阀体晃动影响密封性能。

　　实际工况里这类阀体承受的工作压力一般在16MPa以下，所以建模的时候不需要做特别厚的筒壁，现在的筒身壁厚是经过强度校核的，在额定压力下的周向应力完全在材料许用应力范围内，材料一般选35号钢或者20号钢做表面氧化处理，有防腐需求的工况也可以选304不锈钢材质，建模时不需要额外做表面纹理的细节，只要把各尺寸的形位公差要求在工程图里标注清楚就可以。另外要注意侧孔的外端面是要加工管螺纹的，建模时可以提前在侧孔外端留出螺纹退刀槽的位置，避免后续加工螺纹的时候出现撞刀问题，退刀槽的宽度一般控制在2-3mm就足够，深度比螺纹牙底深0.2mm左右即可，不会影响侧孔的整体结构强度。

　　很多刚接触液压阀设计的工程师在做这类阀体建模时，容易忽略法兰端面的密封槽设计，其实如果是用O型圈密封的话，法兰端面上要开对应尺寸的环形密封槽，槽的深度和宽度要根据所选O型圈的线径来确定，保证O型圈的压缩量在15%-25%之间，这个模型里如果是用于油压工况，建议在法兰端面距离内孔3mm的位置开密封槽，能获得更好的密封效果。另外阀体下端的边缘要做0.5mm的倒角，一方面是去除加工毛刺，另一方面装配时更容易插入安装孔，不会刮伤安装孔内壁的密封件。
