带侧通流孔法兰端筒式液压阀腔体

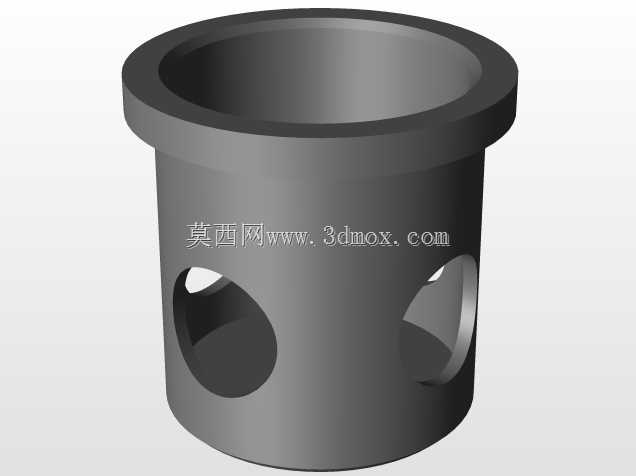

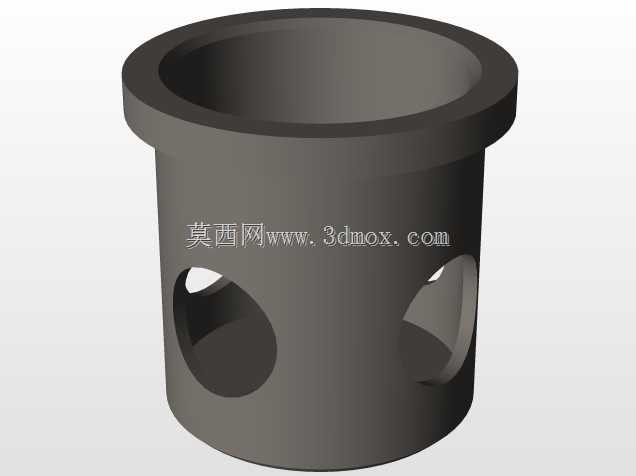

　　在液压传动、流体输送的管路系统中，阀类元件的核心承压腔体直接决定了整套回路的运行稳定性与密封可靠性，这款带侧通流孔的法兰端筒式结构，是多路换向阀、插装式压力控制阀中常见的主阀腔构型，日常在工程机械液压站、工业机床流体回路、农用装备液压控制系统中都能见到同结构的阀腔部件。从实际装配的边界条件来看，这类筒式阀腔的上端法兰边是核心安装定位面，法兰外径要匹配阀组安装面板的开孔尺寸，法兰厚度需满足螺栓锁紧时的承压强度要求，避免长期受油压脉冲作用出现法兰翘曲变形，导致端面密封失效；筒身的外径尺寸要适配阀块的安装沉孔公差，装配时筒身外壁与安装孔之间通常会配置O型密封圈，阻断流体沿安装缝隙的泄漏路径，因此筒身的圆柱度、表面粗糙度都有严格的加工要求，

　　粗糙度一般要控制在Ra1.6以下，才能保证密封圈的使用寿命。筒身侧壁开设的两个对称通流孔，是流体进出阀腔的核心通道，孔的位置度直接影响与阀块内部流道的对中精度，一旦孔位偏移，会造成通流面积减小，流体经过时产生额外的节流损失，引发系统发热、流量不足的问题；两个侧孔的相贯线位置是结构应力集中的高发区域，设计时需要在孔边缘做合理的圆角过渡，避免油压反复冲击下出现应力开裂，尤其是在高压液压系统中，工作压力往往能达到16MPa以上，相贯线处的应力集中系数如果过高，长期交变载荷作用下很容易出现疲劳裂纹，造成阀体泄漏甚至爆裂。从内部结构来看，筒式腔体的内孔是阀芯往复运动的配合面，内孔的尺寸精度、圆柱度直接决定阀芯的运动顺畅度与内泄漏量，

　　内孔加工时通常会采用珩磨工艺，保证表面光洁度与尺寸公差，让阀芯在腔体内滑动时无卡滞，同时配合间隙控制在合理范围，既不会因为间隙过大造成内泄漏超标，也不会因为间隙过小在油温升高、阀体热变形时出现阀芯卡死的故障。上端的法兰结构除了安装定位的作用，还承担了上端盖的压紧密封功能，法兰端面上会根据密封形式开设密封槽，要么安装O型圈实现端面静密封，要么配置组合密封垫承受更高的压力冲击，法兰上的螺栓孔分布要均匀，保证锁紧时端盖受力均匀，避免出现局部密封压合不实的问题。在实际选型应用时，这类阀腔的通径大小直接对应系统的额定流量，侧孔的通流面积要和系统流量匹配，保证流体流速控制在合理区间，通常液压系统的管路流速建议控制在3-5m/s，

　　流速过高会带来过大的压力损失与流道冲蚀，流速过低则会造成阀件体积过大，增加整套设备的成本与安装空间。设计这类阀腔结构时，首先要根据系统的额定工作压力确定筒体的壁厚，高压工况下要选用足够强度的金属材料，同时校核筒身、法兰、侧孔位置的应力水平，确保安全系数满足行业标准要求；其次要结合安装空间的限制，调整法兰直径、筒身长度的尺寸，避免和周边的管路、其他阀件产生安装干涉；还要考虑加工工艺的可行性，侧孔与主内孔的相贯位置如果加工难度过高，要适当调整孔的位置或者增加工艺倒角，降低后续机加工的废品率。在实际使用场景中，这类阀腔往往要长期承受油压的交变冲击，尤其是换向阀的阀腔，每次阀芯换向都会带来压力的突然变化，因此材料通常会选用锻造的钢材或者高强度铸铁，保证材料的致密性，避免铸件本身的砂眼、气孔缺陷造成阀体渗漏；部分用于水基介质或者腐蚀性流体工况的阀腔，还会在表面做镀层或者防腐处理，提升部件的抗腐蚀能力，延长使用寿命。从装配流程来看，这类阀体装入阀块时，要先检查筒身外壁的密封圈是否有划伤，安装时要保证垂直压入，不能倾斜敲击，避免切伤密封圈造成外泄漏；装入阀芯前要彻底清理阀腔内部的铁屑、杂质，防止杂质卡入阀芯与阀腔的配合间隙，造成阀芯卡滞、阀件失效。
