面板安装式USB母座连接器结构设计

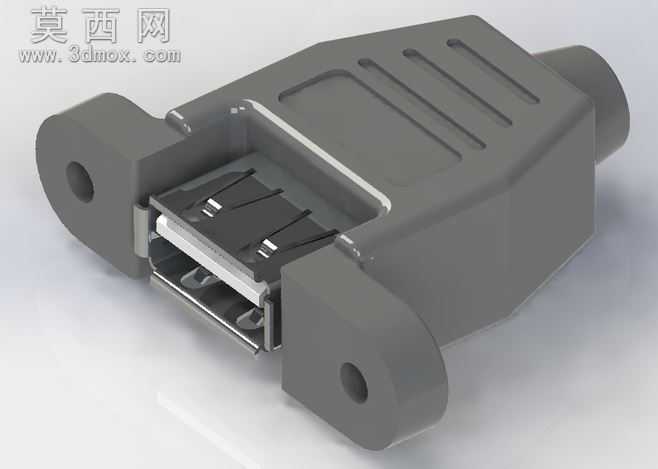

本模型为面板安装式USB母座连接器，整体建模过程严格参照通用USB Type-A母座的行业尺寸规范完成，从结构拆解到整体装配均遵循实际连接器的生产装配逻辑，可直接用于电子设备面板接口的结构适配参考。建模阶段首先完成内部接触端子的绘制，按照标准USB接口的引脚定义，分别构建四个信号接触弹片，精准还原弹片的倾斜角度、接触凸点位置与弹性形变预留空间，确保公头插入时的接触可靠性，端子部分采用薄铜片拉伸特征完成，边缘做圆角处理避免应力集中。随后完成内部绝缘胶芯的建模，胶芯作为端子的承载结构，精准设计端子卡槽的位置与深度，确保端子装配后无松动、错位，胶芯外壁设置定位卡扣，用于和外部金属屏蔽壳实现卡合固定。外部屏蔽壳体采用锌合金压铸件的结构特征进行建模，壳体两侧延伸出带安装孔的固定耳，安装孔的孔径、孔位间距均符合面板安装的通用标准，可直接通过螺丝将连接器固定在设备面板上，壳体表面设计有多条加强筋结构，既提升壳体的结构强度，避免插拔过程中壳体变形，也能增加壳体与线材外模的咬合力，防止线材拉扯导致内部连接断裂。壳体尾部设计有线材出线的锥度过渡结构，适配常规USB线材的外模注塑成型。模型渲染阶段采用哑光硬质塑料与磨砂金属两种材质区分外壳与内部结构，金属屏蔽壳赋予细腻的磨砂金属质感，绝缘胶芯采用黑色阻燃PC材质效果，接触端子赋予亮面铜镀镍材质，通过光影调整清晰展现各部件的装配层级与结构细节。整体设计充分考虑实际使用中的插拔寿命、面板固定稳定性、屏蔽性能等核心需求，各部件之间的装配间隙预留合理，既还原了成品连接器的真实外观，也完整呈现了内部的装配关系，可用于电子设备结构设计时的接口干涉检查、安装位尺寸校核，也可作为接插件设计的参考案例，帮助设计者理解面板式USB连接器的结构组成与设计要点。
