焊接机配套SMD指令控制电路板结构

项目分类:焊接机 发布时间:2021-11-01 ID:353314
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构
  • 焊接机配套SMD指令控制电路板结构

  在专用焊接设备的电控系统搭建环节,这类指令控制板属于操作人员与设备核心控制单元交互的前端载体,多数部署在焊接机操作工位的悬臂控制盒或者设备正面操作区,直接承接操作人员的参数输入、状态查看需求,不需要额外转接其他交互模块就能完成基础的焊接参数调整、运行状态切换操作。从实际应用场景来看,这类控制板适配的多是小型台式焊接机、专用工位焊接工装的电控改造场景,不需要复杂的触控交互界面,依靠实体按键加字符显示屏的组合,就能在车间多尘、存在轻微焊接飞溅的工况下保持稳定的交互可靠性,相比触控屏更耐油污、耐误触碰,操作人员戴劳保手套也能准确完成按键操作。

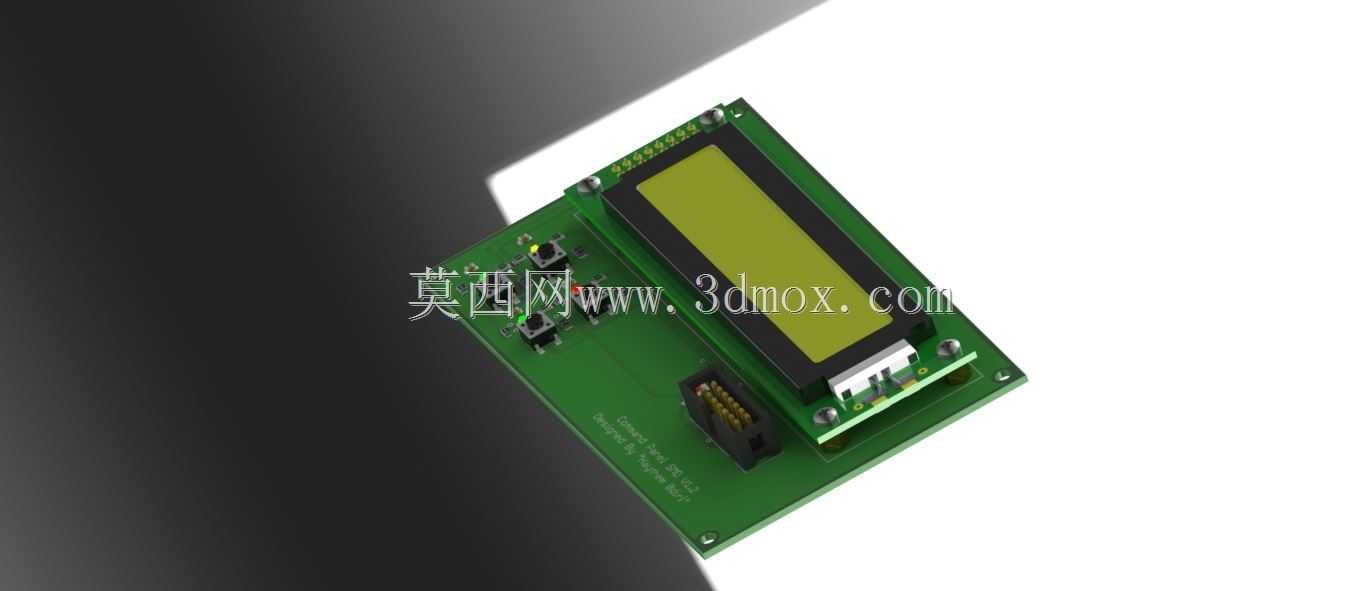

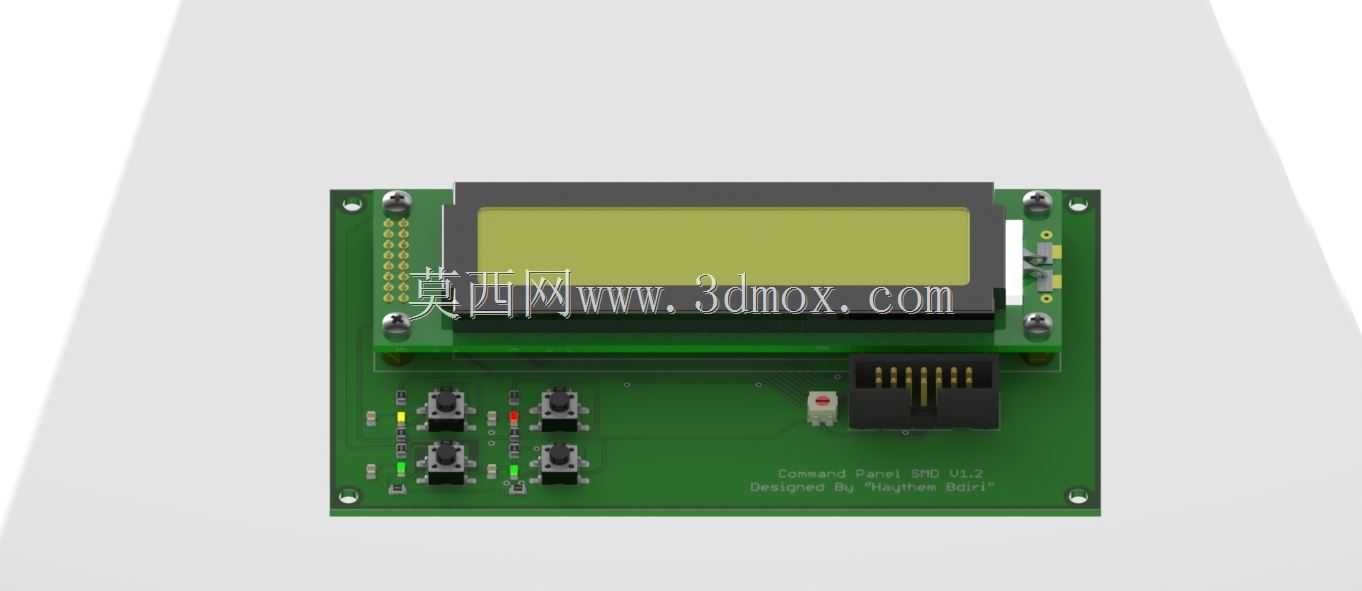

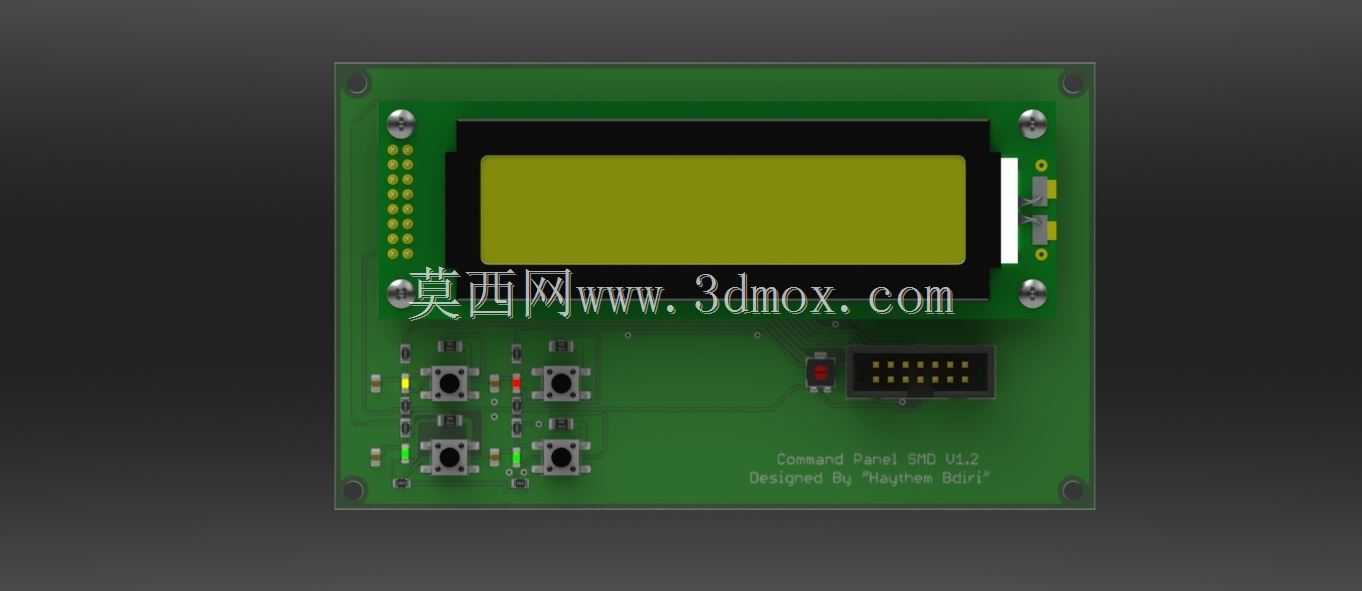

  从功能特性上看,板载集成的字符型液晶显示屏负责实时反馈当前焊接电流、送丝速度、焊接时长这类核心运行参数,四个独立的轻触按键分别对应参数上调、参数下调、功能切换、运行确认这四个高频操作,每个按键旁配套的直插式LED指示灯可以直观反馈当前按键触发状态、对应功能的启用状态,不需要操作人员低头凑近屏幕确认操作是否生效,视线短时间扫过就能获取状态信息。板侧预留的排针接口是和焊接机主控板连接的通讯与供电接口,采用标准2.54mm间距排针设计,既可以用杜邦线直接和原型开发板连接做功能调试,也可以在量产阶段直接压接对应规格的排线,减少额外的接插件采购成本,接口旁预留的红色复位按键可以在控制板通讯异常时快速完成硬件复位,不需要拆解整个控制盒就能完成故障排查操作。

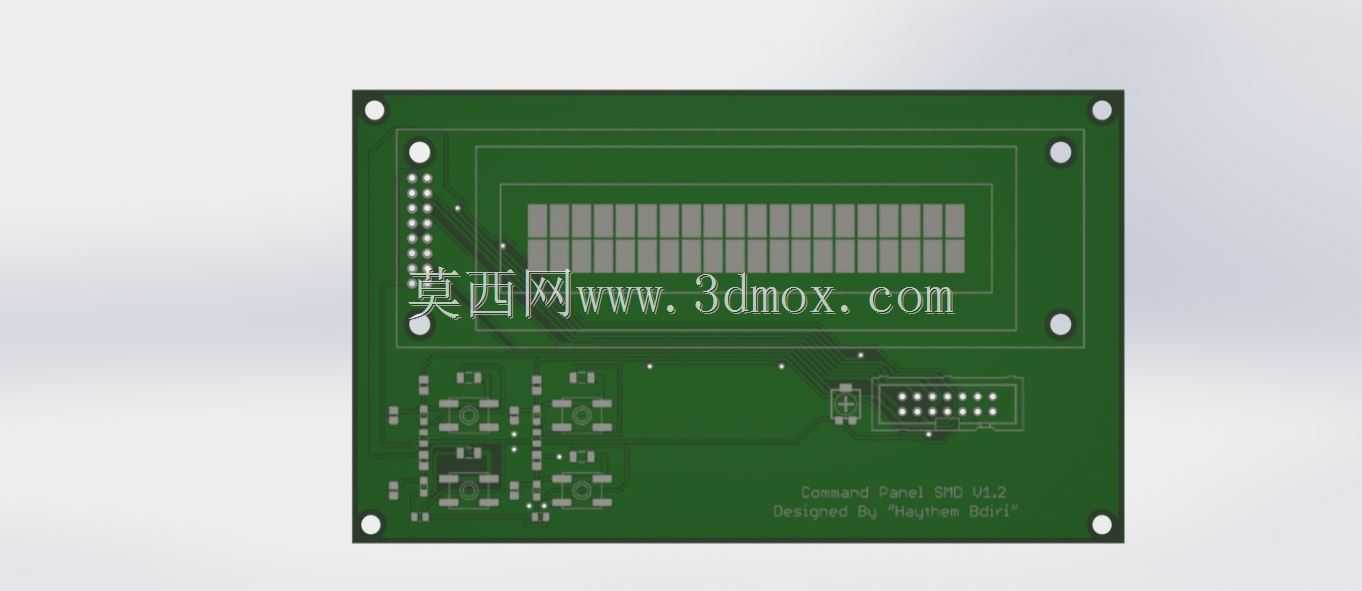

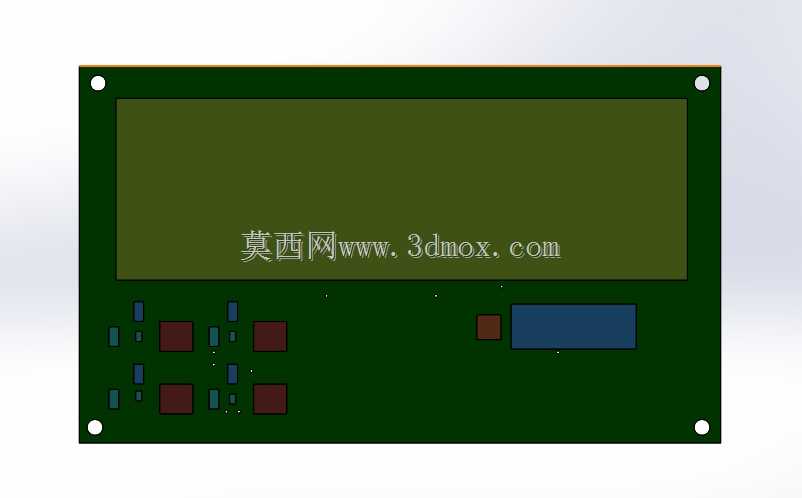

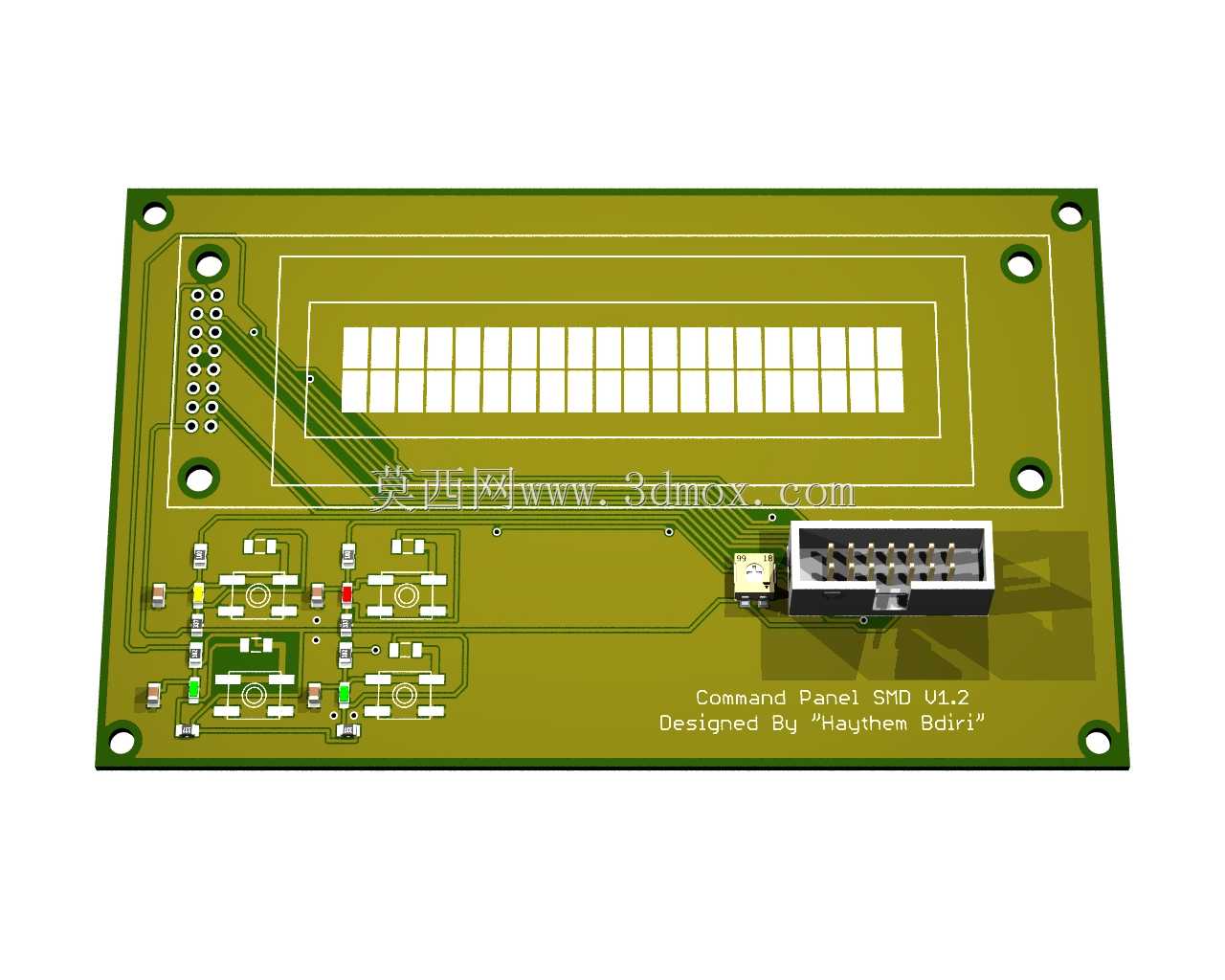

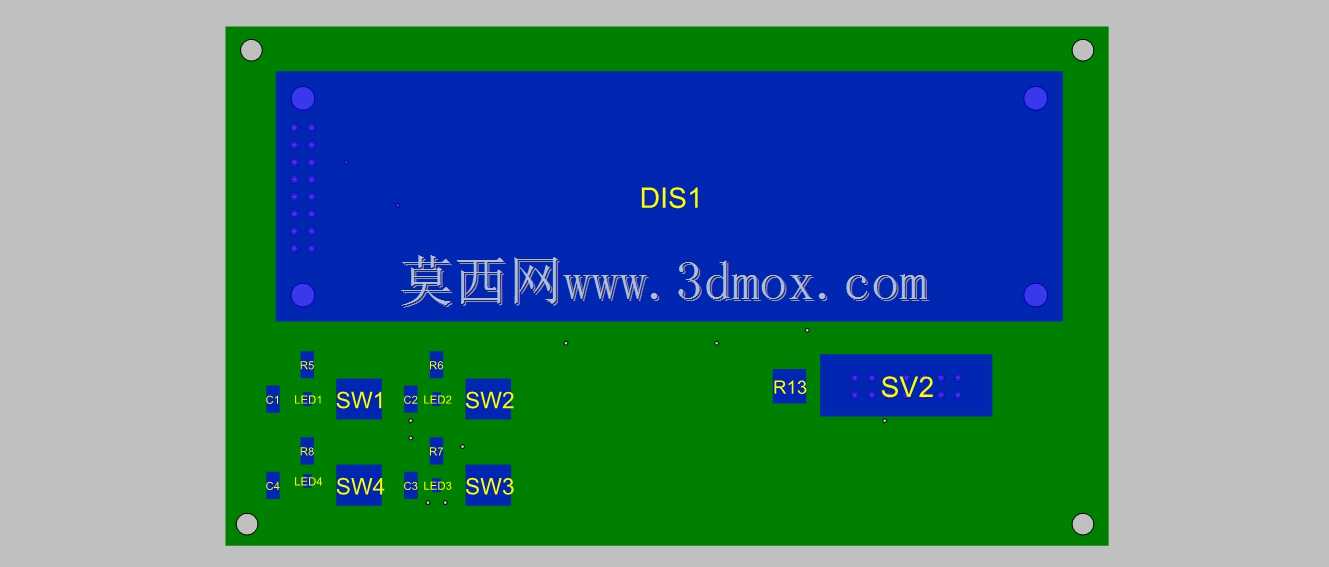

  设计思路上,整块PCB采用FR-4玻纤板基材做双层板布线,所有直插元件都布置在PCB正面,背面没有布置突出元件,安装时可以直接通过板体四角的安装孔用铜柱固定在控制盒的塑料壳体内部,不需要额外设计绝缘隔离结构,元件布局上把显示屏布置在板体上半区的居中位置,刚好对应控制盒面板上预留的显示屏开窗,按键组布置在板体下半区,和面板上的按键开孔位置一一对应,避免安装后出现按键偏位、按触不到位的问题。布线时将按键的信号走线和显示屏的通讯走线做了分区布置,减少焊接机工作时逆变模块产生的电磁干扰对按键信号、显示信号的影响,板上预留的限流电阻位置可以根据实际选用的LED指示灯亮度需求调整阻值,适配不同车间光照环境下的指示灯可视需求。

  从安装边界尺寸来看,整块板的长宽尺寸适配常规小型设备控制盒的内部安装空间,板体边缘到安装孔的距离符合通用电控板安装的安全间距要求,显示屏的突出高度、按键的按压行程都和常规1.5mm厚度的塑料面板适配,安装时只需要在面板上开出对应尺寸的显示屏开窗、按键过孔,不需要额外做结构避让,板上排针接口的位置距离板边留有足够的走线空间,插接排线后不会和控制盒侧壁产生干涉。实际装配时,显示屏通过板上的排座直接和PCB连接,不需要额外飞线固定,减少装配时的接线工作量,每个按键的按压行程都做了一致性适配,安装后面板按键的按压力度保持统一,不会出现个别按键卡顿、按触无响应的问题。

  在设备实际运行过程中,这块控制板不需要承担复杂的运算任务,只需要完成按键信号采集、显示数据传输的基础交互功能,所以板上没有布置多余的处理芯片,整体元件数量少,故障点也相应减少,后期维护时只需要排查按键、指示灯、接插件这类易损元件即可,不需要复杂的芯片级维修操作,很适合工业焊接设备这类需要长期稳定运行、维护条件有限的车间使用场景。针对焊接作业时的电网电压波动情况,板上的供电回路预留了滤波电容的安装位置,可以根据实际工况的电源稳定性选择焊接对应容值的电容,减少电压波动对显示稳定性、按键触发准确性的影响。
