螺母自动定向送料焊接配套设备结构

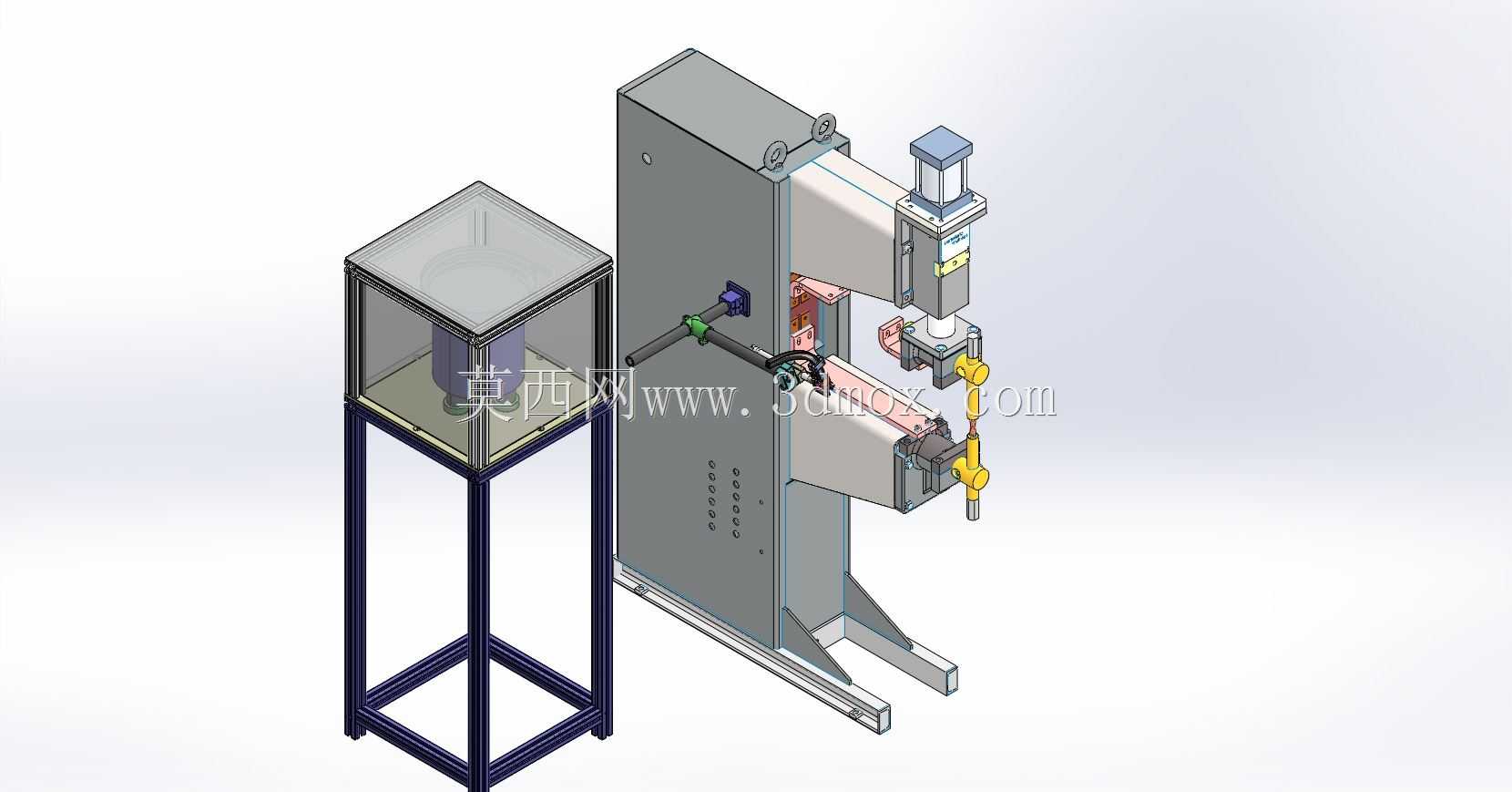

　　在汽车零部件、钣金加工、五金制品的电阻焊生产工位中，螺母凸焊工序长期存在人工上料效率低、螺母放置方向偏差导致焊偏、人工近距离操作焊枪存在安全隐患等痛点，这套螺母给料机构正是针对这类工位的配套需求设计，直接对接焊接工位的执行端，完成螺母的自动存储、定向排序、输送与精准放置，替代人工完成重复的上料动作，适配M4到M12规格的标准六角螺母、法兰螺母的凸焊工序，可直接集成在立式点焊机、自动凸焊工作站的工位旁，不需要对原有焊接设备做大规模改造。从结构布局来看，整套设备分为两个独立单元，左侧为碗式料仓存储单元，采用方管焊接机架做支撑，机架底部预留了M12的膨胀螺栓安装孔，可直接固定在车间硬化地面上，机架上方设置透明防护围板的料仓罩，

　　既可以观察内部螺母存量，也能避免设备运行过程中螺母飞溅、灰尘落入料道，料仓核心的碗式送料器通过振动排序，将杂乱堆放的螺母按照统一姿态整理输出，排序后的螺母通过柔性输送软管连接到右侧的送料执行单元，软管的长度可根据现场焊接工位的布局灵活调整，适配0.8米到1.5米范围内的安装间距，避免硬连接带来的位置限制。右侧的送料执行单元采用立式板式机架结构，机架主体采用厚钢板折弯焊接成型，底部设置两个L型安装支脚，支脚上开有长条形调节孔，可直接固定在焊接设备的工作台面或者独立安装支架上，安装时可通过长孔微调执行单元的前后左右位置，保证出料口与焊接下电极的同轴度误差控制在0.2mm以内。执行单元顶部设置驱动气缸，

　　通过直线导轨带动分料机构做上下往复动作，分料机构内部设置螺母定位卡槽，每次仅允许一个排序完成的螺母进入卡槽，待驱动气缸下行到焊接工位的指定位置后，卡槽内的螺母被精准放置到焊接电极的定位销上，随后气缸上行复位，等待下一个螺母送入，整个动作节拍可匹配焊接设备的焊接节奏，最快可实现每分钟30件的送料频率，完全覆盖常规凸焊工序的生产节拍需求。设计过程中，针对螺母输送过程中容易卡料的问题，在输送软管与分料机构的对接位置设置了压缩空气吹气接口，可接入0.4-0.6MPa的压缩空气，辅助螺母在软管内移动，避免螺母在弯道位置卡滞；同时在分料卡槽位置设置了到位检测传感器，当螺母未成功进入卡槽时，设备会触发吹气补料动作，连续三次补料失败则输出停机信号，

　　避免空焊损坏电极。考虑到焊接工位存在焊接飞溅、烟尘较多的工况，执行单元的导轨、气缸等运动部件都设置了可伸缩的防尘防护罩，避免焊渣落到运动副表面造成部件磨损，延长设备的维护周期；料仓单元的振动器安装位置设置了橡胶减震垫，减少振动传递到机架和地面，避免对周边精密检测设备造成干扰。从安装边界来看，整套设备的左侧料仓单元占地面积约为0.3平方米，高度约1.2米，右侧执行单元的宽度约0.35米，厚度约0.4米，高度约1.1米，两个单元可分开布置，对于工位空间紧凑的焊接生产线，可将料仓单元布置在工位侧面的设备架上，仅将体积较小的执行单元安装在焊接工位旁，最大化节省工位空间。设备的气路接口统一设置在执行单元的背部，所有气管都采用快插接头连接，现场安装时只需要接入主压缩空气管路、对接焊接设备的动作触发信号即可投入使用，不需要复杂的接线调试，适配市面上绝大多数立式点焊机、自动焊接工作站的信号逻辑，可直接接入设备的原有控制系统，也可独立配置小型控制盒实现单机运行。在实际生产应用中，这套机构可将单工位的螺母上料时间压缩到1秒以内，相比人工上料效率提升40%以上，同时完全避免了人工放置螺母时的方向错误、位置偏移问题，焊接不良率可降低到0.1%以下，也避免了工人手部靠近焊接电极的安全风险，适合大批量焊接生产的流水线工位配套使用。
