三通孔式连接支架结构设计

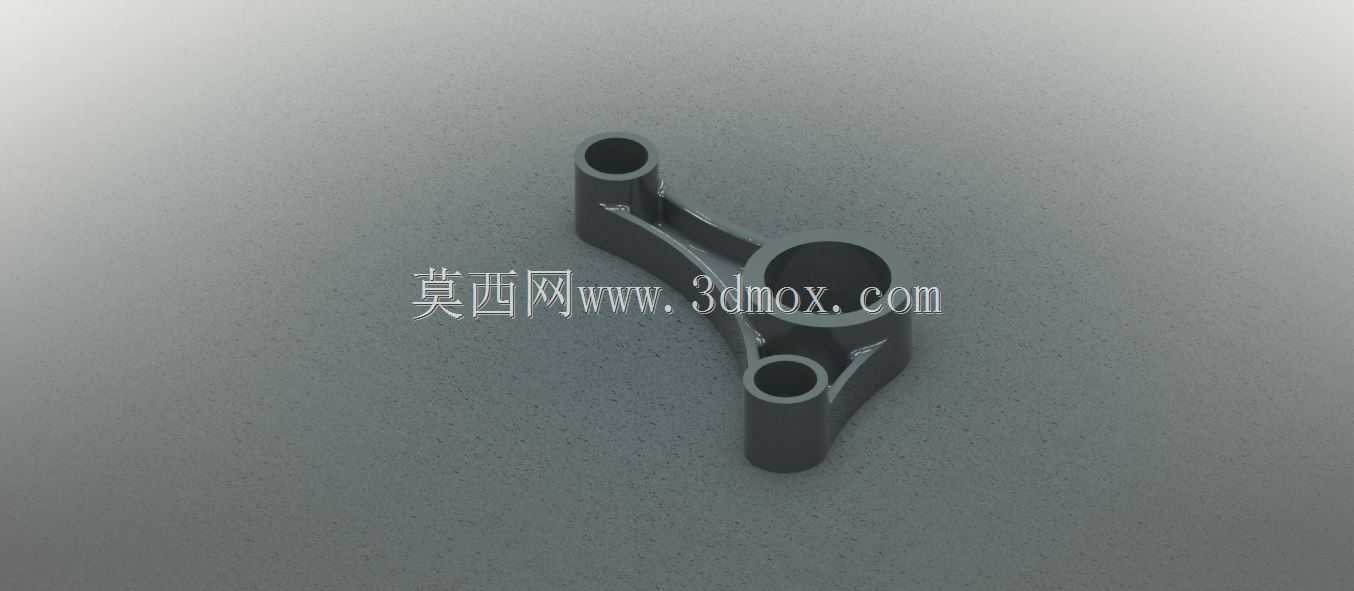

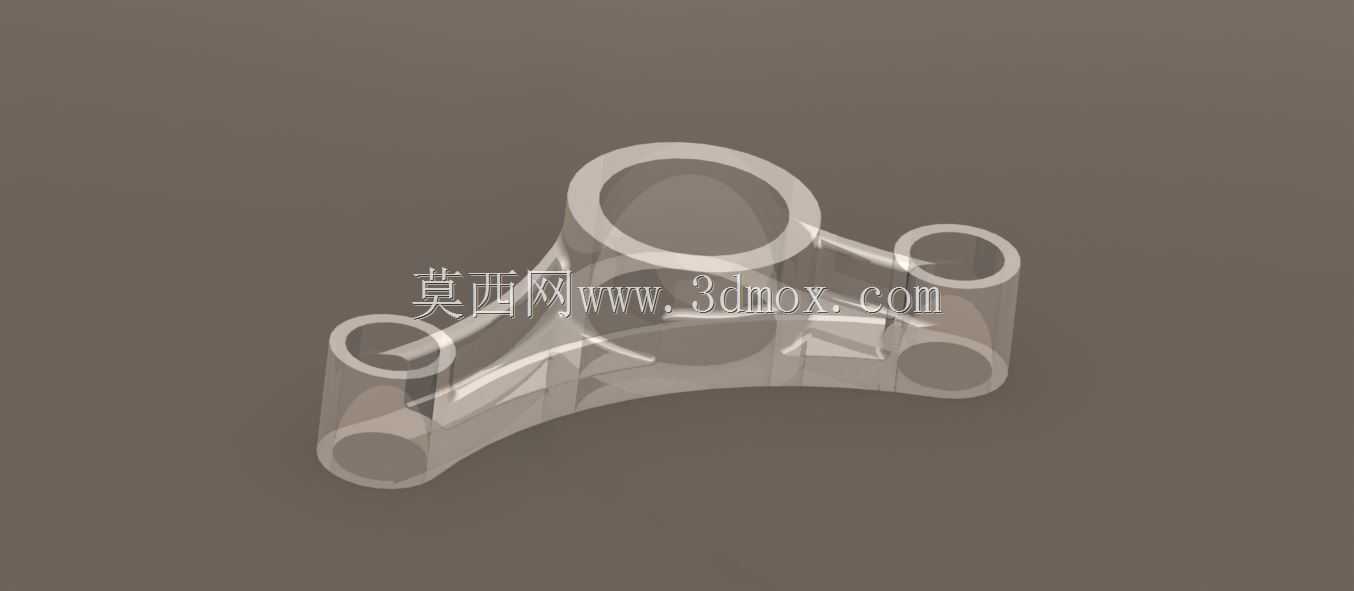

　　这类三通孔式连接支架，在轻工自动化输送线、小型工装夹具定位模组、桌面级实验设备的框架搭建场景中十分常见，主要承担多方向杆件的交汇连接、载荷分散传递的作用，区别于常规的直角角码、直通式管接件，它能在单一零件上实现三个不同方向的杆件对接，减少框架节点处的零件堆叠数量，降低节点装配累计误差。从结构形态来看，三个带通孔的圆柱凸台呈非对称分布，其中一个凸台尺寸略大于另外两个，对应不同直径的配套杆件安装需求，凸台之间通过弧形过渡的筋板做刚性连接，没有多余的冗余结构，整体壁厚均匀，既可以采用金属切削加工成型，也能通过3D打印快速制作样件验证结构强度。设计这类零件时，首先要匹配安装场景的杆件外径，三个通孔的公差带需要根据配合类型调整，

　　如果是用于固定工位的刚性支撑，通孔采用H7公差等级即可满足过渡配合要求，装配时配合圆柱销或者紧定螺钉完成杆件锁止；如果是需要频繁拆装调整的实验工装，通孔可适当放大公差，搭配轴套做间隙配合，方便杆件位置的快速调整。筋板的厚度设置需要结合实际承载工况核算，常规静态承载场景下，筋板厚度取凸台壁厚的0.8倍即可，既不会因为筋板过薄导致节点受力断裂，也不会因为材料冗余增加整体重量。安装边界方面，零件整体外轮廓没有突出的尖锐棱角，所有凸台与筋板的交接处都做了R2-R3的圆角过渡，避免应力集中，三个通孔的轴线交汇点位于零件的几何中心附近，装配时杆件插入深度不小于凸台高度的三分之二，就能保证连接节点的抗扭、抗弯性能满足使用要求。在实际设备应用中，

　　这类支架常被用在小型物料分拣线的导向杆固定端，连接横向的导向光杆、斜向的加强支撑杆以及竖向的安装固定杆，相比采用多个角码拼接的节点结构，一体化的支架结构能让节点处的晃动量降低60%以上，长期运行不会出现螺栓松动、节点偏移的问题。设计建模过程中，需要优先保证三个通孔的轴线位置度，避免出现杆件装配后不同轴、安装卡滞的问题，凸台的端面要做平面度处理，保证杆件装配后端面贴合紧密，不会出现倾斜。另外，筋板的弧形走向是顺着载荷传递路径设计的，当其中一个凸台承受径向载荷时，力会顺着弧形筋板分散到另外两个凸台上，避免单一位置应力集中导致零件开裂，这种结构相比直筋连接的支架，在同等重量下抗冲击性能提升30%左右，适合有小幅振动的设备安装场景。

　　对于需要做轻量化设计的场景，还可以在筋板的非受力区域做减重孔设计，但要注意减重孔的边缘距离筋板外轮廓不小于3mm，避免削弱结构整体刚性。这类零件的表面处理根据使用场景选择，常规工业环境下做发黑或者喷塑处理即可，有防腐需求的场景可以做阳极氧化或者镀锌处理，不会影响零件的装配精度。
